Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 51

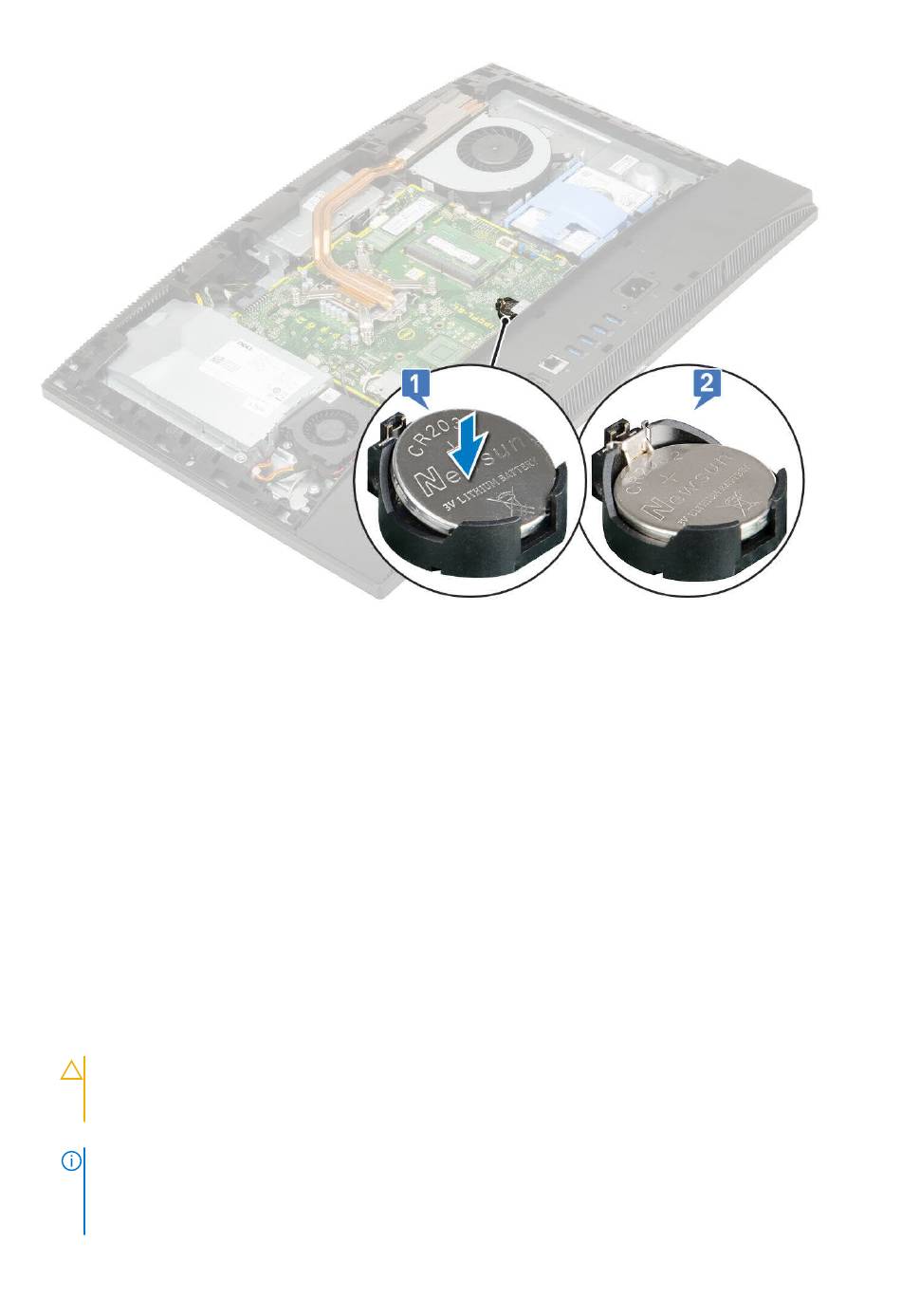

3. Bauen Sie folgende Komponenten ein:
a) Abdeckung der Systemplatine
b) Hintere Abdeckung
c) Standrahmen
4. Folgen Sie den Anweisungen unter
Prozessor
Entfernen des Prozessors
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a) Standrahmen
b) Hintere Abdeckung
c) Abdeckung der Systemplatine
d) Kühlkörper
3. So entfernen Sie den Prozessor:
a) Lösen Sie den Sockelhebel, indem Sie den Hebel nach unten und unter der Lasche an der Prozessorabdeckung hervorziehen [1].
b) Heben Sie den Hebel nach oben und heben Sie die Prozessorabdeckung an [2].
VORSICHT: Die Kontaktstifte des Prozessorsockels sind empfindlich und können dauerhaft beschädigt werden.
Achten Sie sorgfältig darauf, die Kontaktstifte des Prozessorsockels beim Entfernen des Prozessors aus dem
Sockel nicht zu verbiegen.
c) Heben Sie den Prozessor an und entfernen Sie ihn aus dem Prozessorsockel [3].
ANMERKUNG:
ihn wiederzuverwenden, einzuschicken oder vorübergehend zu lagern. Berühren Sie nicht die Unterseite des
Prozessors, um Beschädigungen der Prozessorkontakte zu vermeiden. Fassen Sie den Prozessor nur an den
seitlichen Kanten an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Nachdem Sie den Prozessor entfernt haben, legen Sie ihn in eine antistatische Verpackung, um
Computers.
Computers.
Entfernen und Einbauen von Komponenten 51
