Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 47

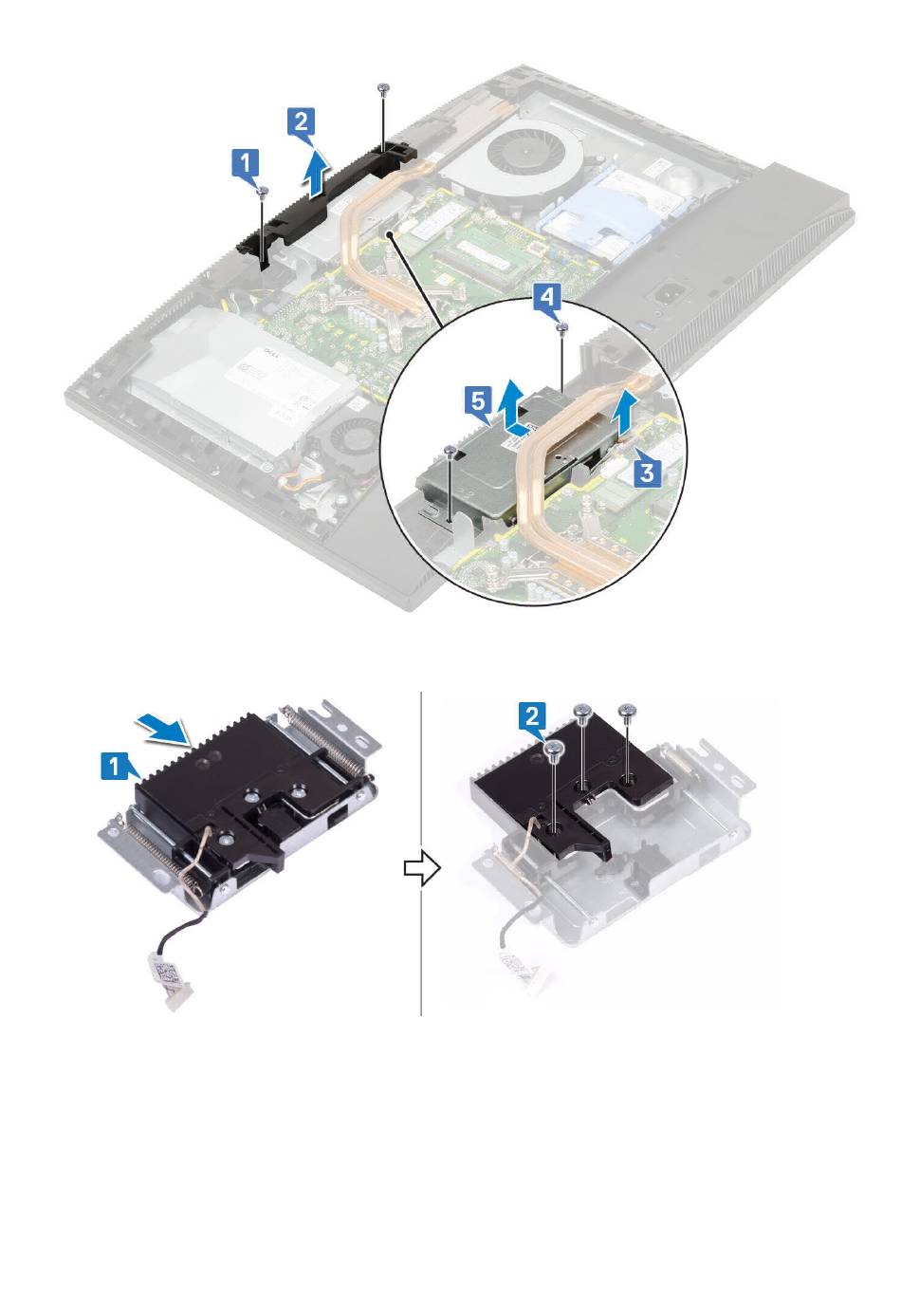

4. So entfernen Sie die Kamerablende:
a) Drücken Sie auf die Oberseite der Popup-Kamerabaugruppe, um die Popup-Kamera auszufahren [1].
b) Entfernen Sie die drei Schrauben (M3x5), mit denen die Blende an der Popup-Kamerabaugruppe befestigt ist [2].
5. So entfernen Sie das Popup-Kameramodul:
a) Heben Sie die Popup-Kamerablende aus der Popup-Kamerabaugruppe [1].
b) Entfernen Sie das Kameramodul zusammen mit dem Kamerakabel aus der Popup-Kamerabaugruppe [2]
Entfernen und Einbauen von Komponenten 47
