Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 60

Installieren des Netzteillüfters – PSU-Lüfter

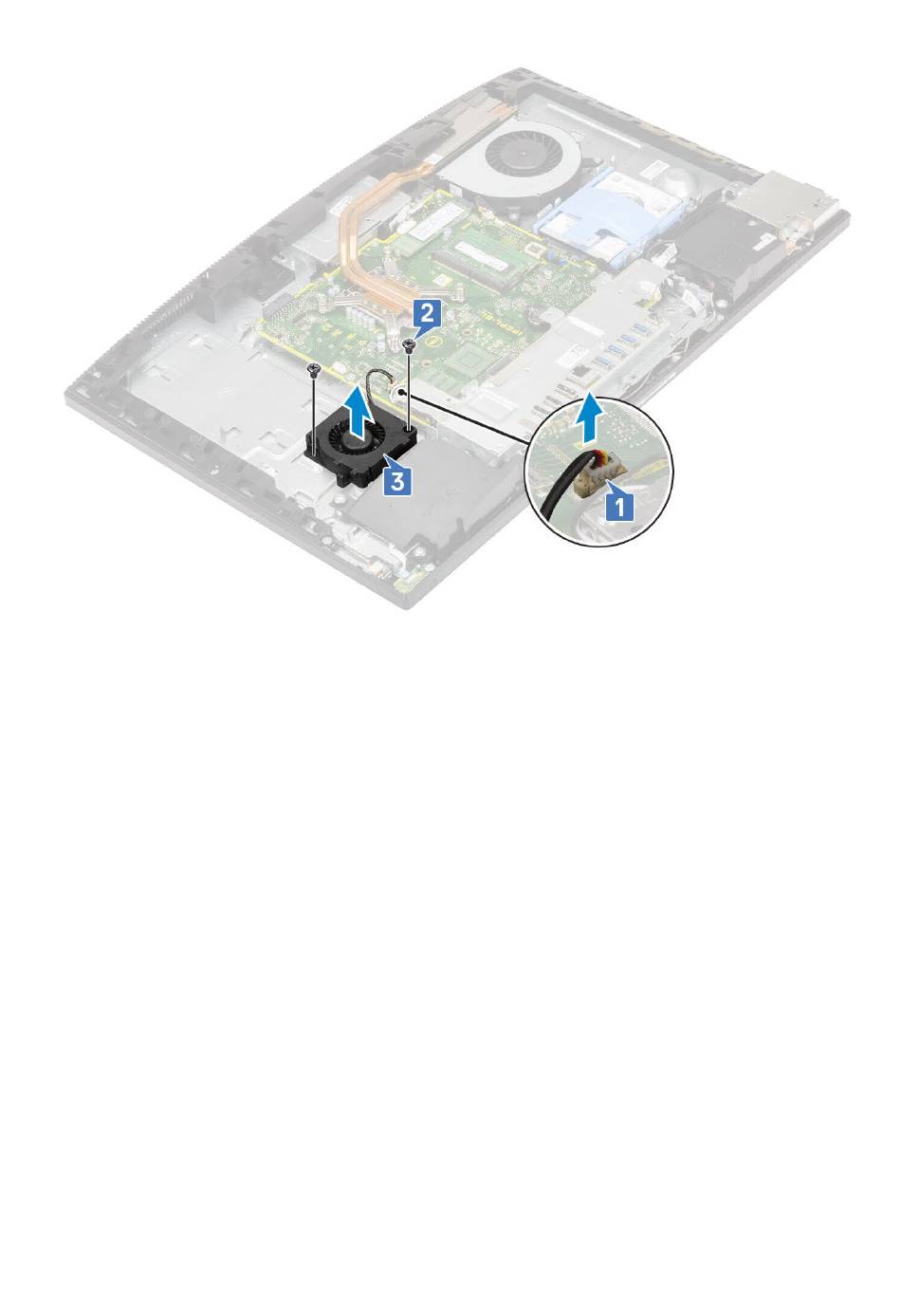

1. So installieren Sie den Netzteillüfter:
a) Richten Sie den Netzteillüfter am Gehäuse aus und positionieren Sie ihn entsprechend [1].
b) Setzen Sie die beiden Schrauben (M3x5) wieder ein, mit denen der Netzteillüfter an der Grundplatte der Bildschirmbaugruppe
befestigt wird [2].
c) Verbinden Sie das Kabel des Netzteillüfters mit dem Anschluss auf der Systemplatine [3].
d) Führen Sie die Stromversorgungskabel zu den Halteklammern am Netzteillüfter.
60 Entfernen und Einbauen von Komponenten
