Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 28

a) Standrahmen
b) Hintere Abdeckung

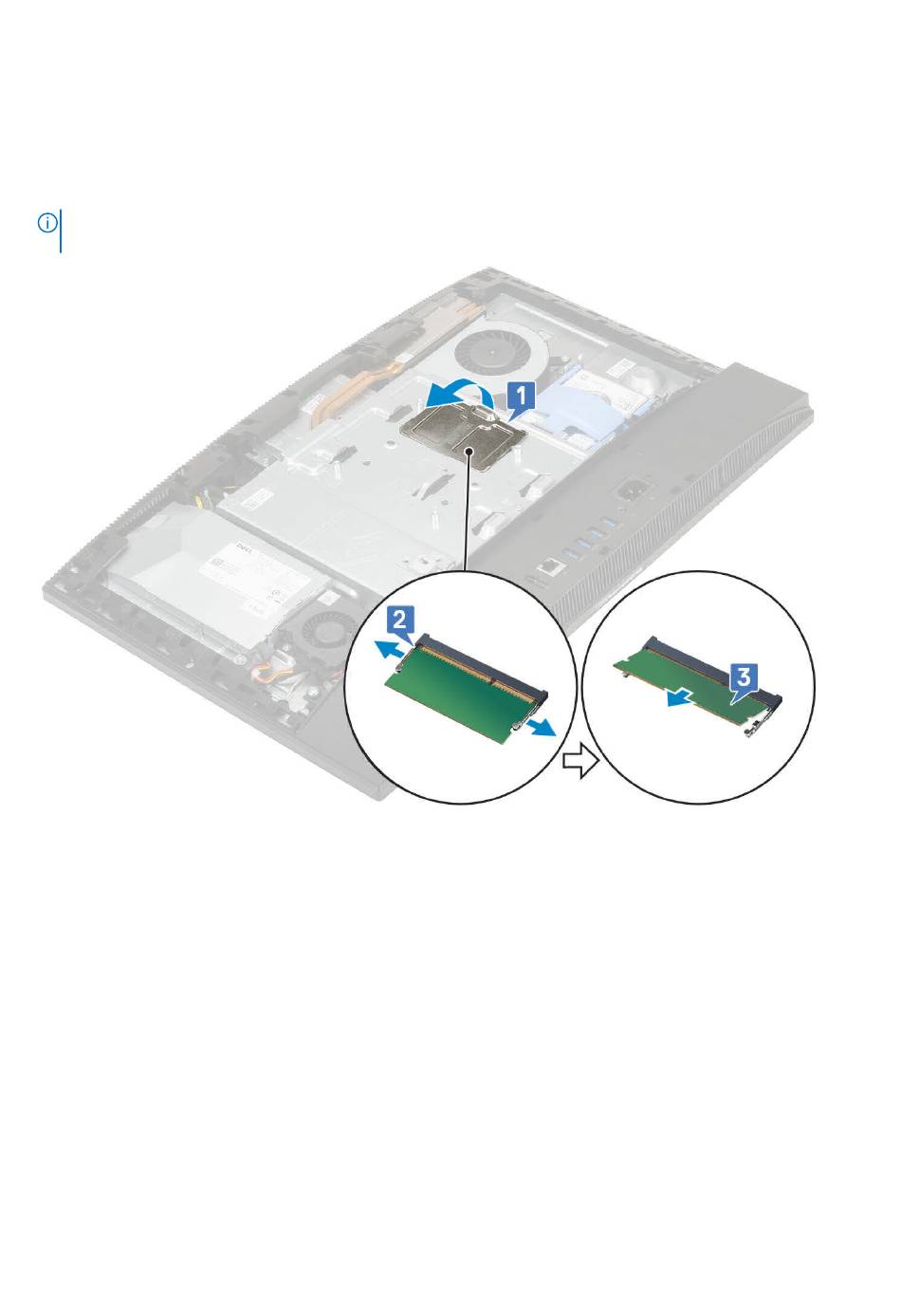

3. Um die Position des Arbeitsspeichermoduls auf der Systemplatine zu ermitteln, hebeln Sie die DIMM-Klappe an der
Systemplatinenabdeckung auf [1].
4. Hebeln Sie die Halteklammern an den Seiten des Speichermodulsteckplatzes auseinander, bis das Arbeitsspeichermodul herausspringt
[2].
5. Heben Sie das Arbeitsspeichermodul aus dem Speichermodulsteckplatz [3].
ANMERKUNG: Je nach bestellter Konfiguration sind in Ihrem System bis zu zwei Arbeitsspeichermodule auf der
Systemplatine installiert.
Einsetzen des Speichermoduls
1. Richten Sie die Kerbe am Arbeitsspeichermodul an der Lasche am Speichermodulsteckplatz aus und schieben Sie das Modul fest und
schräg in den Steckplatz [1].
2. Drücken Sie das Arbeitsspeichermodul nach unten, bis es hörbar einrastet [2].
3. Richten Sie die Laschen an der DIMM-Klappe auf die Steckplätze an der Systemplatinenabdeckung aus und lassen Sie sie einrasten
[3].
28 Entfernen und Einbauen von Komponenten
