Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 36

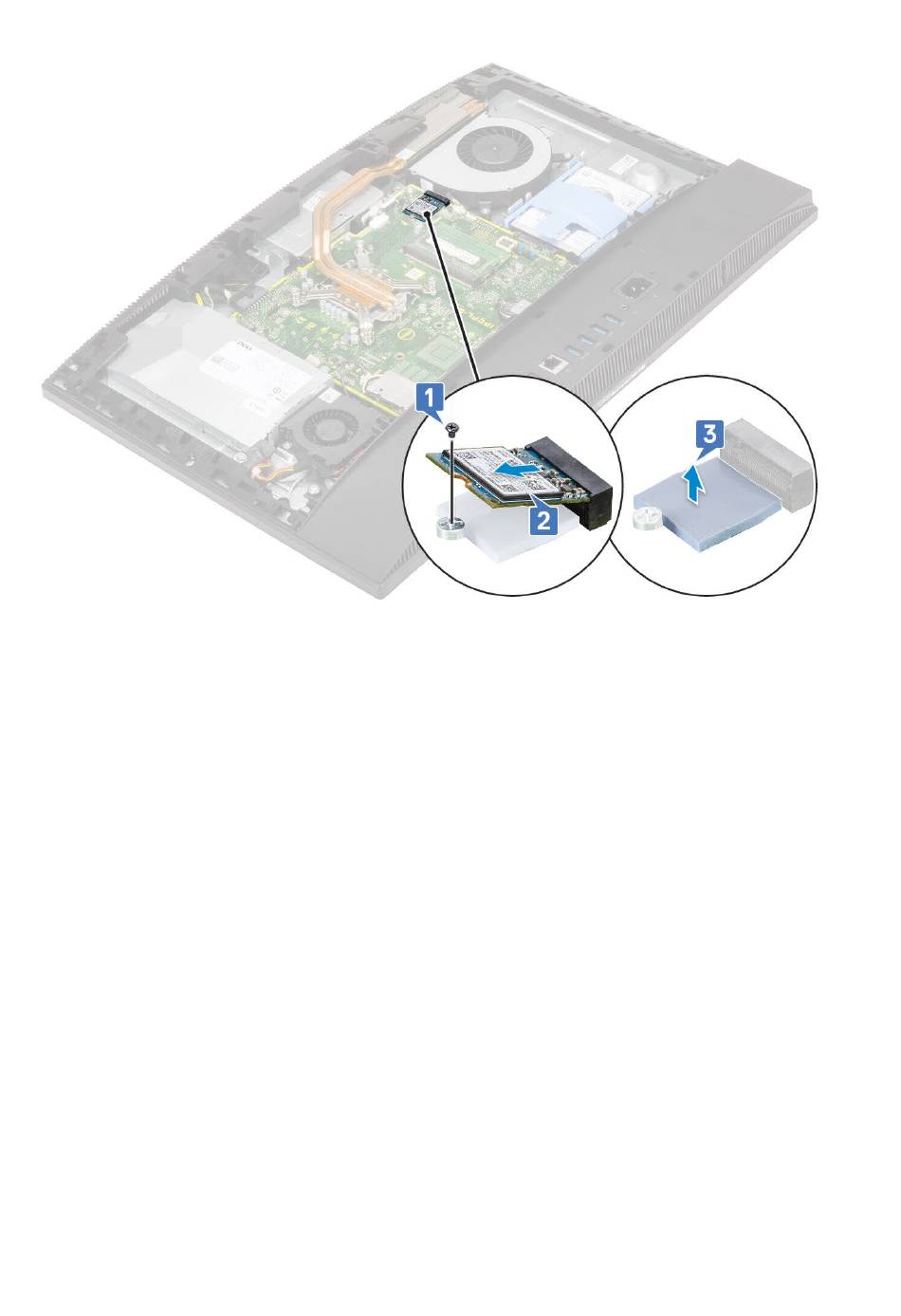

Installieren der SSD 2230-Karte
1. Bringen Sie die Wärmefalle wieder auf der rechteckigen Rahmenmarkierung auf der Systemplatine an [1].
2. Setzen Sie die SSD-Karte in den Kartensteckplatz auf der Systemplatine ein [2].
3. Bringen Sie die Schraube (M2x2,5), mit der die SSD-Karte an der Systemplatine befestigt wird, wieder an [3].
36 Entfernen und Einbauen von Komponenten
