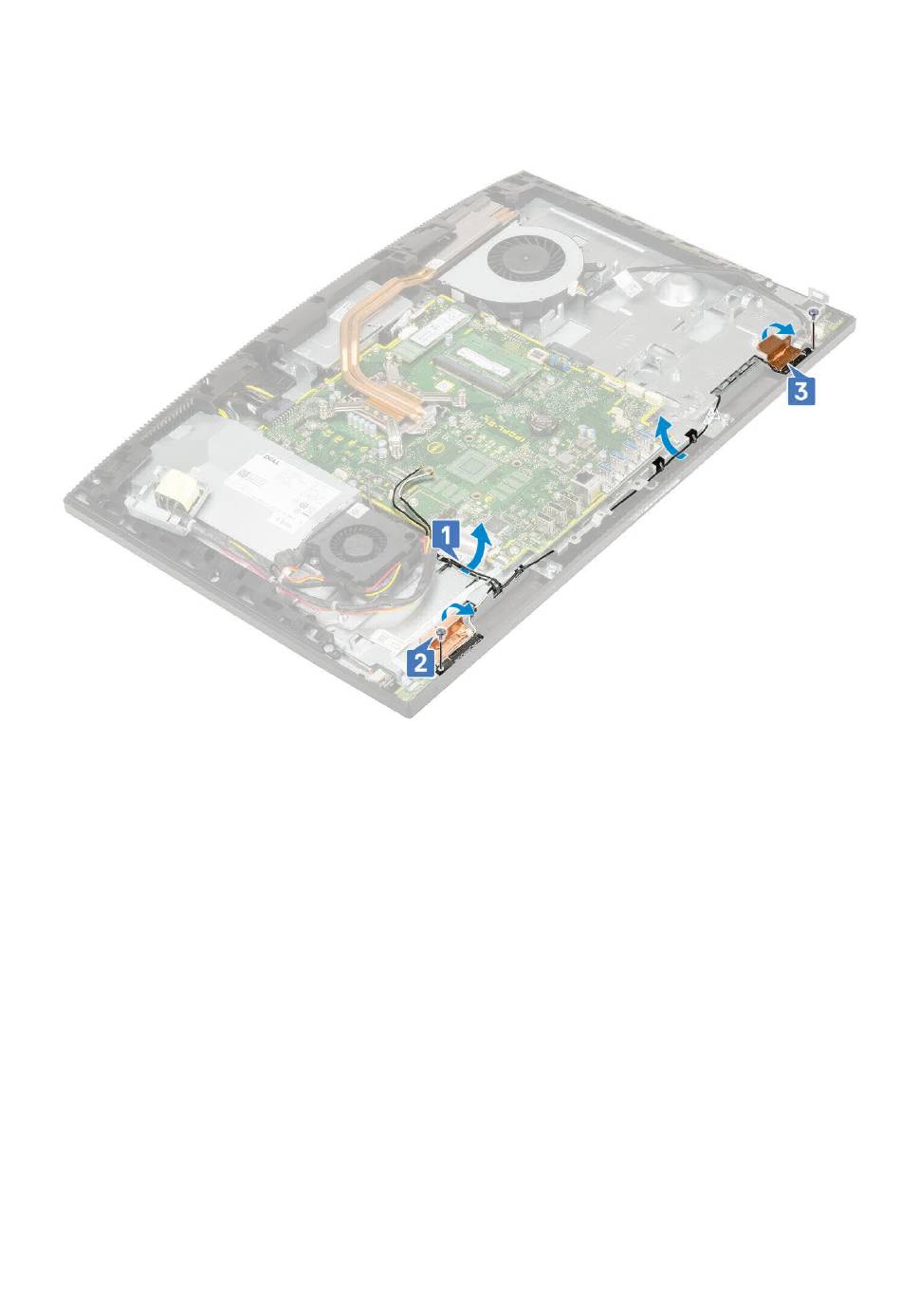

3. So entfernen Sie die Antenne:
a) Entfernen Sie die Antennenkabel aus den Kabelführungen auf der Grundplatte der Bildschirmbaugruppe [1].
b) Entfernen Sie die zwei Schrauben (M2x2,5), mit denen die Antennenmodule (2) am mittleren Rahmen befestigt sind [2].
c) Lösen Sie vorsichtig das Klebeband ab, mit dem die Antennenkabel (2) am mittleren Rahmen befestigt sind [3].
d) Lösen Sie die Antennenmodule (2) aus den Laschen, und heben Sie die Antennenmodule aus dem mittleren Rahmen.
Einbauen der Antennen
1. So werden die Antennenmodule wieder eingesetzt:
a) Richten Sie die Antennenmodule (2) an den Steckplätzen am mittleren Rahmen aus.
b) Bringen Sie das Klebeband an, mit dem die Antennenkabel (2) am mittleren Rahmen befestigt werden [1].
c) Setzen Sie die zwei Schrauben (M2x2,5) wieder ein, mit denen die Antennenmodule (2) am mittleren Rahmen befestigt werden
[2].
d) Führen Sie die Antennenkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe [3].
