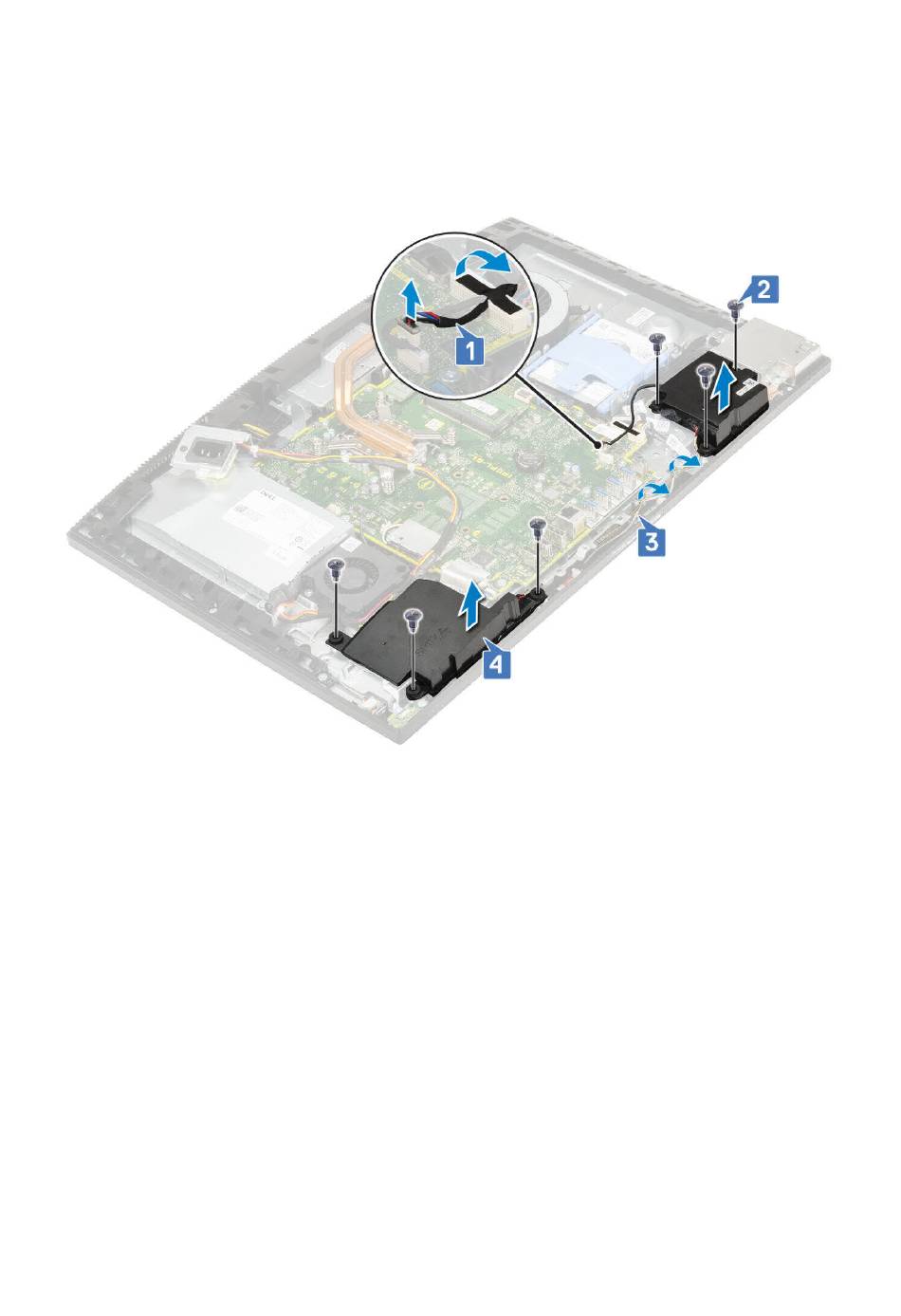

3. So trennen Sie die Lautsprecher:
a) Trennen Sie das Lautsprecherkabel von der Systemplatine [1].
b) Entfernen Sie die sechs Schrauben (M3x4+7,1), mit denen die Lautsprecher an der Grundplatte der Bildschirmbaugruppe befestigt
sind [2].
c) Ziehen Sie die Lautsprecherkabel aus der Kabelführung auf der Grundplatte der Bildschirmbaugruppe ab [3].
d) Heben Sie die Lautsprecher zusammen mit dem Lautsprecherkabel von der Grundplatte der Bildschirmbaugruppe ab [4].

Einbauen der Lautsprecher

1. So setzen Sie die Lautsprecher wieder ein:
a) Positionieren Sie die Lautsprecher auf der Grundplatte der Bildschirmbaugruppe und richten Sie die Schraubenschlitze an den
Lautsprechern an den Schraubenschlitzen auf der Grundplatte der Bildschirmbaugruppe aus [1].
b) Führen Sie das Lautsprecherkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe [2].
c) Bringen Sie die sechs Schrauben (M3x4+7,1), mit denen die Lautsprecher an der Grundplatte der Bildschirmbaugruppe befestigt
werden, wieder an [3].
d) Schließen Sie das Lautsprecherkabel an die Buchse auf der Systemplatine an [4].
