Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 33

4. Bauen Sie folgende Komponenten ein:
a) Abdeckung der Systemplatine
b) Hintere Abdeckung
c) Standrahmen
5. Folgen Sie den Anweisungen unter
Solid-State-Laufwerk (SSD)
Entfernen der SSD-Karte
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a) Standrahmen
b) Hintere Abdeckung
c) Abdeckung der Systemplatine

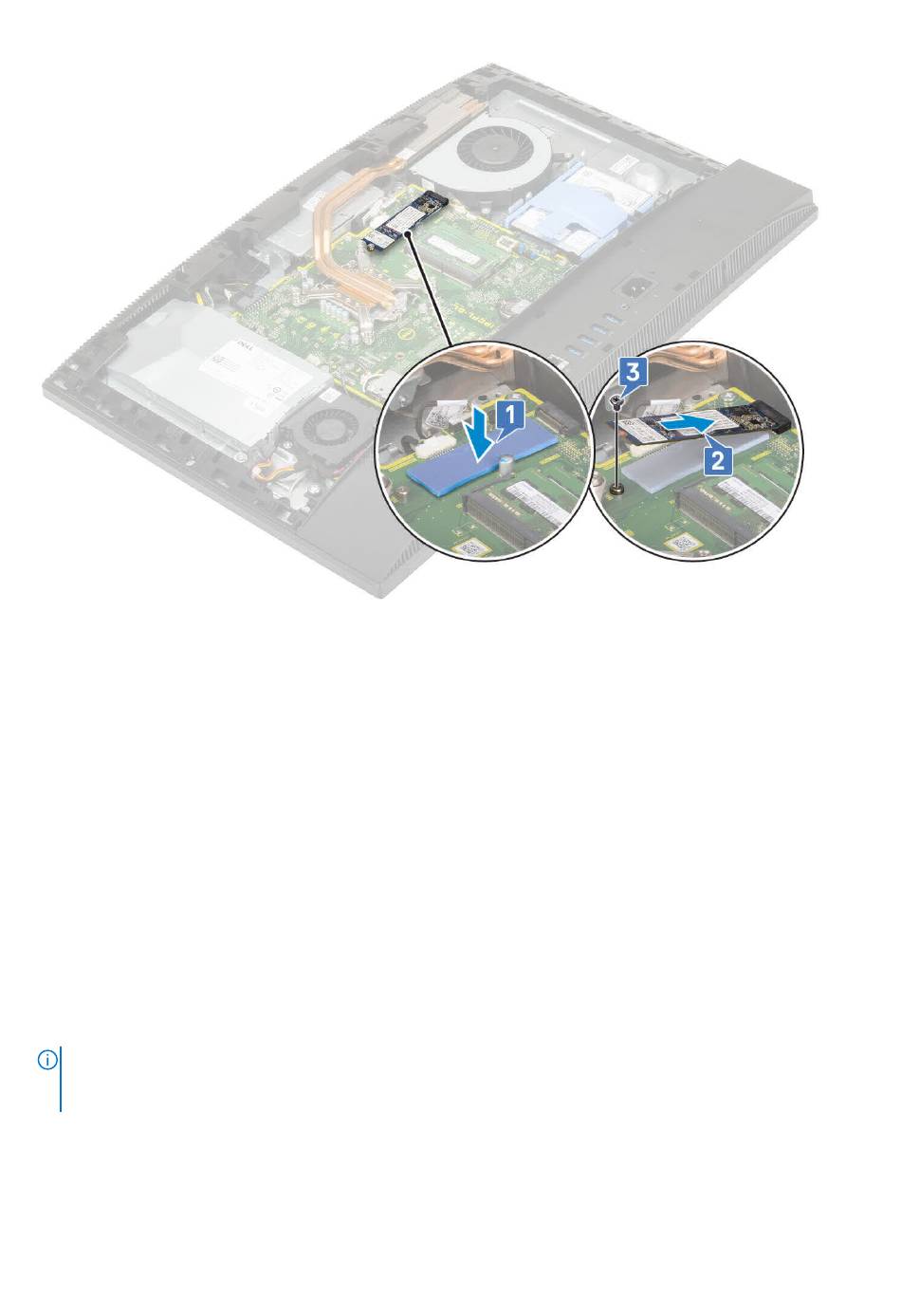

3. Entfernen Sie die Schraube (M2x2,5), mit der die SSD-Karte an der Systemplatine befestigt ist [1].
4. Ziehen und entfernen Sie die SSD-Karte aus dem Kartensteckplatz auf der Systemplatine [2].
5. Entfernen Sie die Wärmefalle [3].
ANMERKUNG: Ein M.2-PCIe-SSD mit einer Kapazität von über 512 G (512 G / 1 TB / 2 TB) muss zusammen mit einer
Wärmefalle installiert werden. M.2-SATA-SSDs und M.2-PCIe-SSDs mit 128 G und 256 G benötigen keine
Wärmefalle.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Entfernen und Einbauen von Komponenten 33
