Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 37

4. Bauen Sie folgende Komponenten ein:
a) Abdeckung der Systemplatine
b) Hintere Abdeckung
c) Standrahmen
5. Folgen Sie den Anweisungen unter
WLAN-Karte
Entfernen der WLAN-Karte
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a) Standrahmen
b) Hintere Abdeckung
c) Abdeckung der Systemplatine

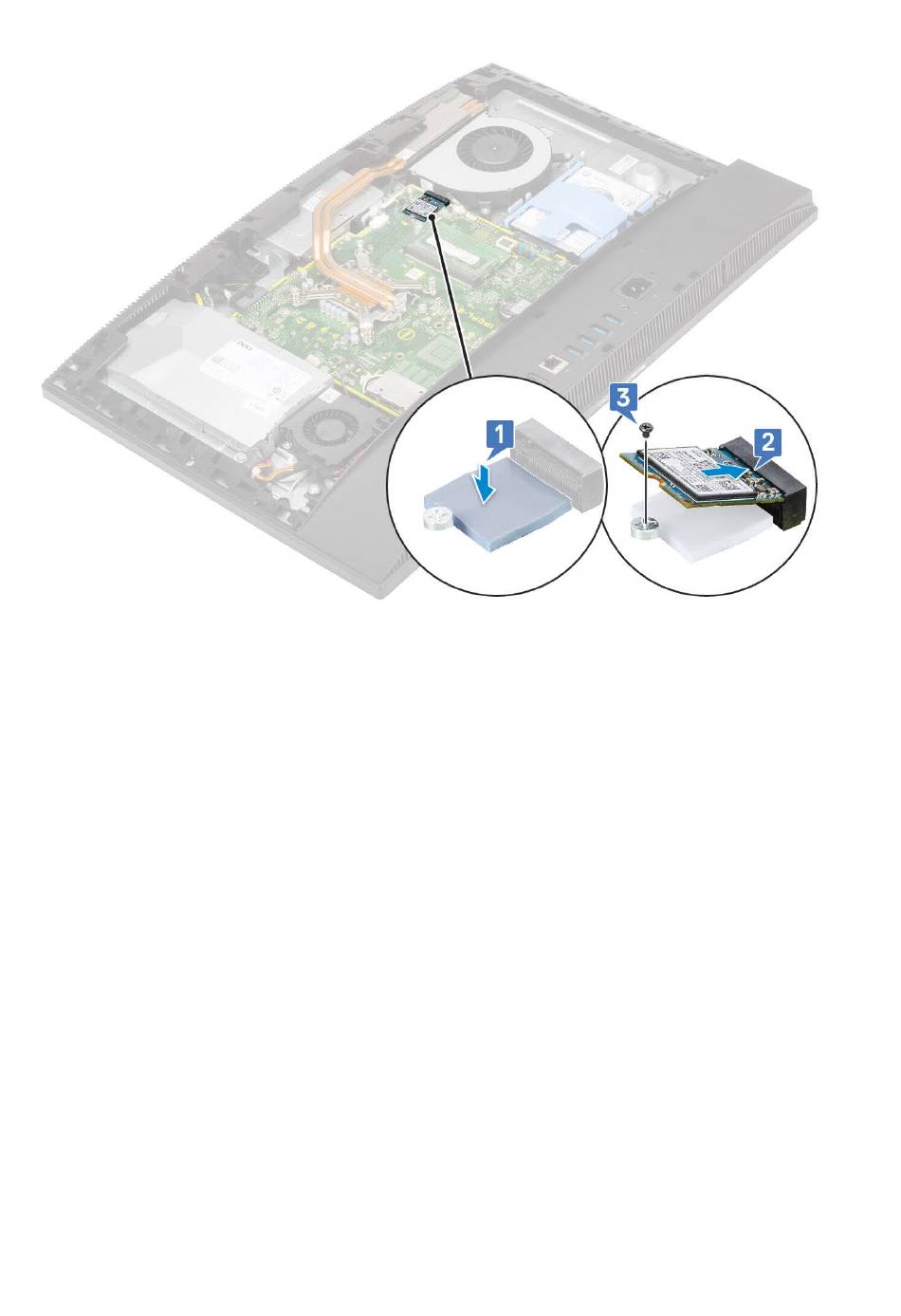

3. So entfernen Sie die Abdeckung der WLAN-Karte:
a) Lösen Sie das Antennenkabel aus dem Kabelführungskanal [1].
b) Lösen Sie die beiden Schrauben (M2x2,5), mit denen die Abdeckung der WLAN-Karte an der Systemplatine befestigt ist [2].
c) Entfernen Sie die Abdeckung der WLAN-Karte von der Systemplatine [3].
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Entfernen und Einbauen von Komponenten 37
