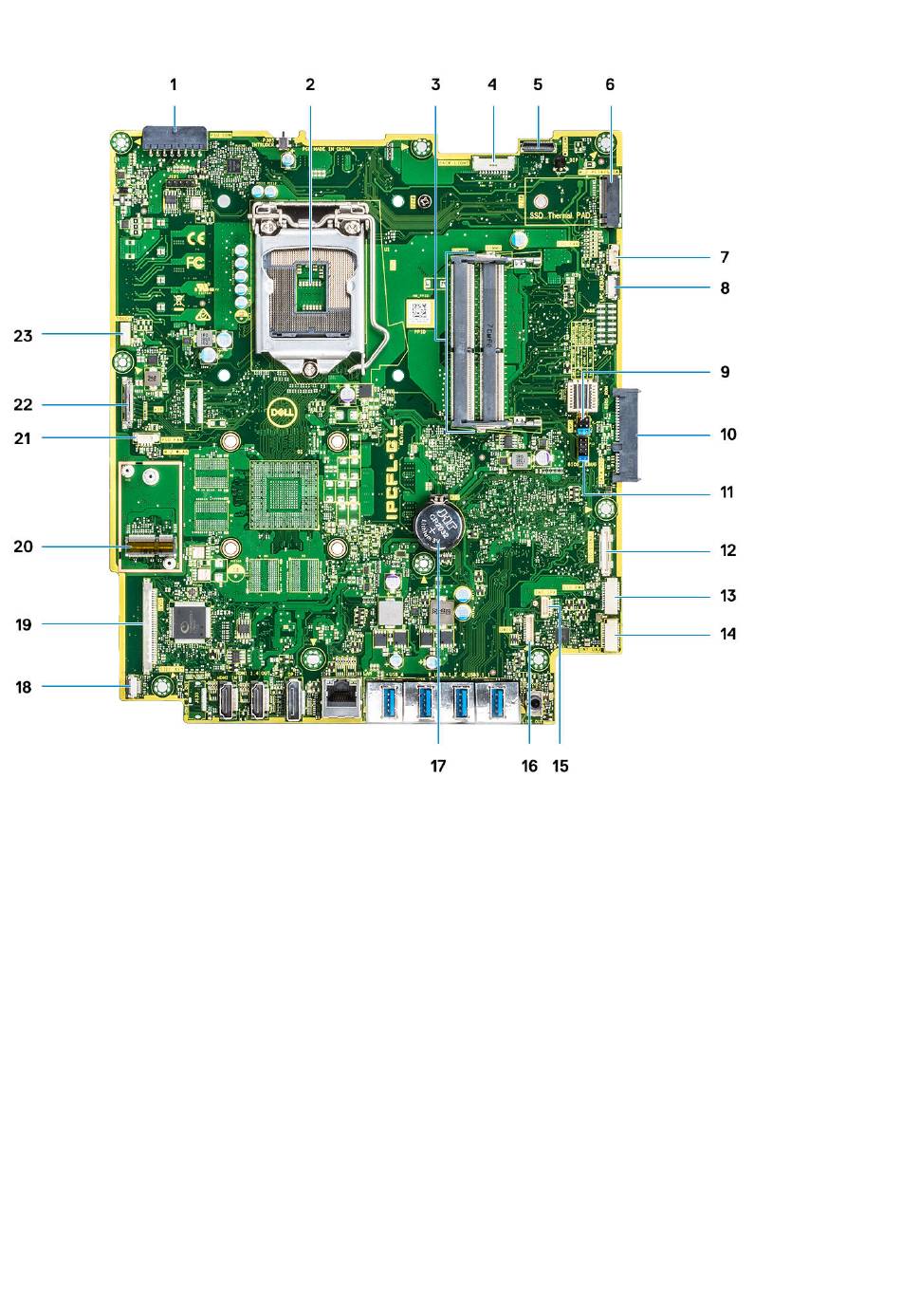

1. PSU-Stromversorgungsanschluss
3. Speichersteckplätze
5. Webcam-Anschluss
7. Anschluss für Systemlüfter
9. Jumper für Servicemodus / Jumper für Löschen des
Kennworts / Jumper für Löschen des CMOS
11. SPI-Header
13. SIO_Stromversorgungsanschluss
15. INT_SPK-Anschluss
17. Knopfzellenbatterie
19. LVDS-Anschluss
21. Netzteillüfter
23. Kabelanschluss für Touchpad
Gummifüße
18 Entfernen und Einbauen von Komponenten
2. Prozessor
4. Anschluss für Hintergrundbeleuchtung
6. M.2-PCIe/SATA-Steckplatz
8. LPC_Debug
10. SATA-HDD-Anschluss
12. SIO_Signalanschluss
14. UAJ-Anschluss
16. DMIC-Anschluss
18. Anschluss für Stromplatinenschalter
20. M.2-WLAN-Steckplatz
22. eDP-Kabelanschluss
