Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 79

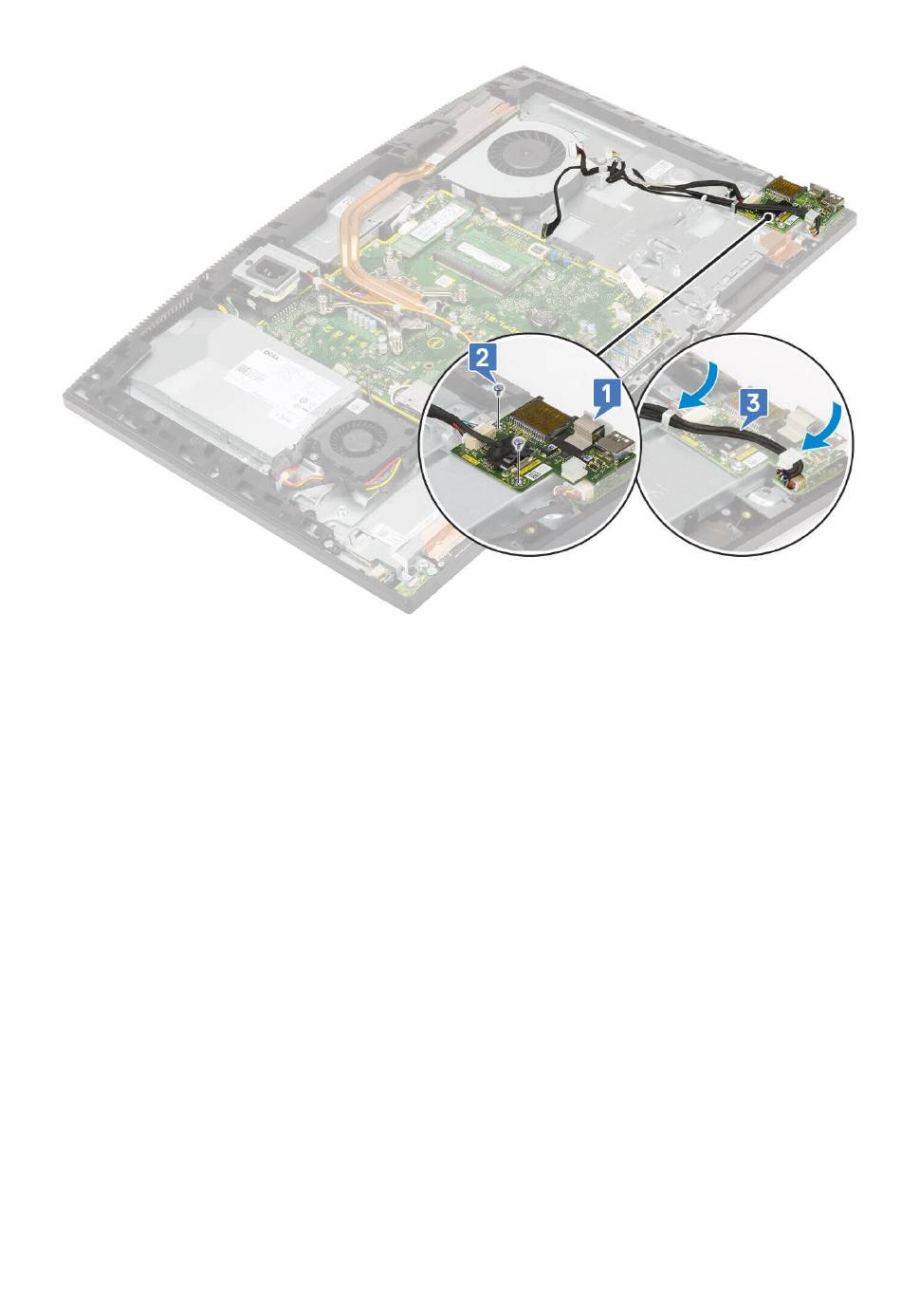

2. So bringen Sie die Abdeckung der E/A-Platine wieder an:
a) Richten Sie die Schraubenschlitze in der Abdeckung der E/A-Platine an den Schlitzen in der Grundplatte der Bildschirmbaugruppe
aus und positionieren Sie sie entsprechend [1].
b) Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen die Abdeckung der E/A-Platine an der Grundplatte der
Bildschirmbaugruppe befestigt wird [2].
c) Führen Sie das Headset-Anschlusskabel, das E/A-Platinenkabel und das Netzkabel der E/A-Platine durch die Kabelführungen auf
der Grundplatte der Bildschirmbaugruppe [3].
d) Verbinden Sie das E/A-Platinenkabel, das Netzkabel der E/A-Platine und das Headset-Anschlusskabel mit der Systemplatine [4].
Entfernen und Einbauen von Komponenten 79
