Betriebsschalterplatine; Entfernen Der Betriebsschalterplatine - Dell OptiPlex 7470 All-in-One Servicehandbuch

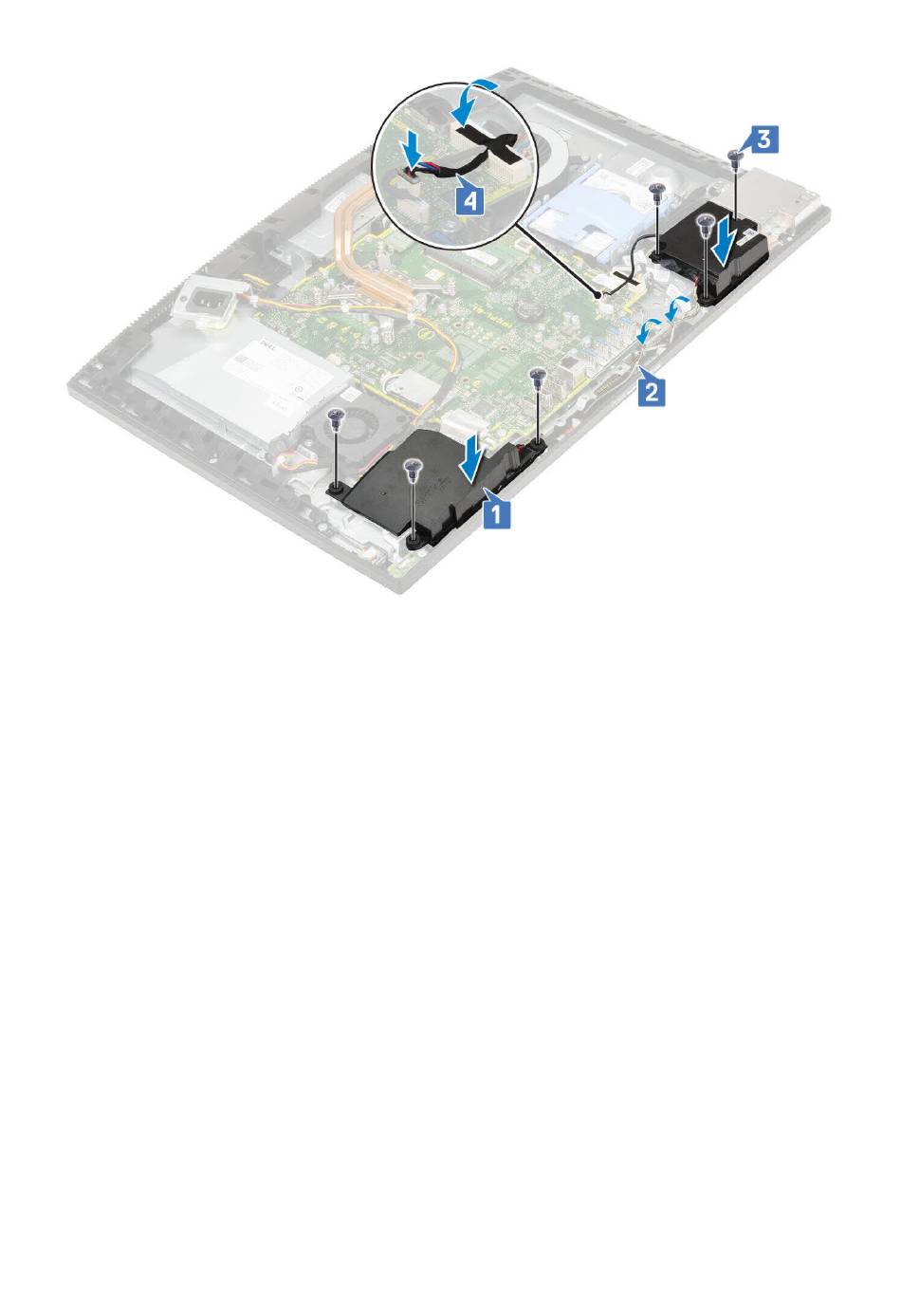

2. Bauen Sie folgende Komponenten ein:
a) E/A-Halterung
b) Bodenabdeckung
c) Abdeckung der Systemplatine
d) Hintere Abdeckung
e) Standrahmen
3. Folgen Sie den Anweisungen unter

Betriebsschalterplatine

Entfernen der Betriebsschalterplatine

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a) Standrahmen
b) Hintere Abdeckung
c) Abdeckung der Systemplatine
d) Bodenabdeckung
e) E/A-Halterung
f) Lautsprecher
3. So entfernen Sie die Betriebsschalterplatine:
a) Öffnen Sie die Verriegelung, und ziehen Sie das Kabel der Betriebsschalterplatine von der Systemplatine ab [1].
b) Lösen Sie das Kabel der Betriebsschalterplatine von der Grundplatte der Bildschirmbaugruppe [2].
c) Entfernen Sie die einzelne Schraube (M3x5), mit der die Betriebsschalterplatine am mittleren Rahmen befestigt ist [3].
d) Heben Sie die Betriebsschalterplatine zusammen mit ihrem Kabel aus dem mittleren Rahmen [4].
72 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
