Installieren der Eingabe- und Ausgabehalterung

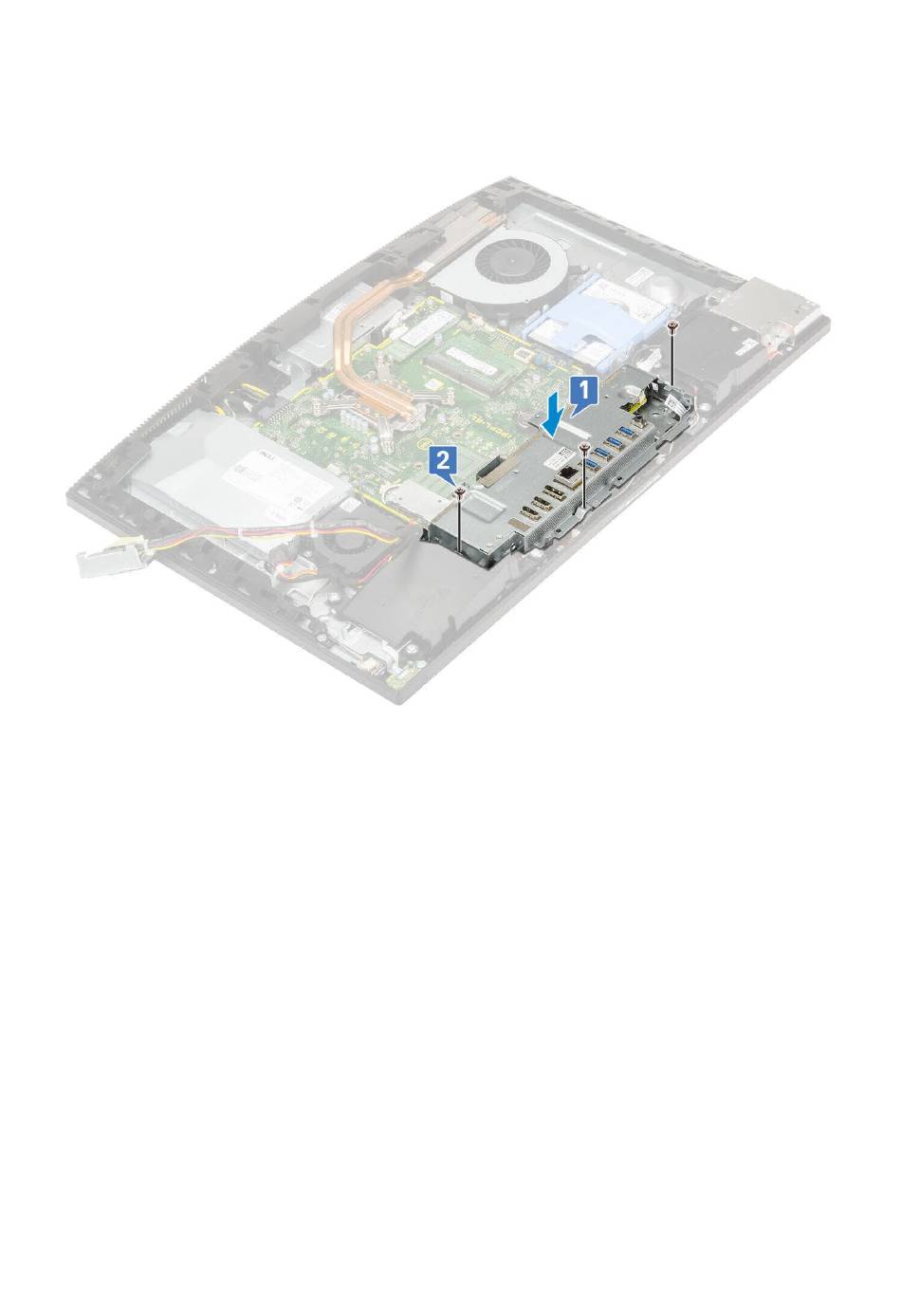

1. So installieren Sie die Eingabe- und Ausgabehalterung (E/A-Halterung):
a) Richten Sie die Schlitze auf der Eingabe- und Ausgabehalterung (E/A-Halterung) auf die Ports der Systemplatine aus [1].
b) Bringen Sie die drei Schrauben (M3x5), mit denen die E/A-Halterung an der Bildschirmbaugruppe befestigt wird, wieder an [2].
2. So installieren Sie das Netzteilkabel:
a) Führen Sie die Stromversorgungskabel durch die Halteklammern im Gehäuse zurück [1].
b) Drücken Sie auf die Netzanschlussbuchse und setzen Sie sie wieder in das Gehäuse ein [2].
c) Setzen Sie die einzelne Schraube (M3x5) wieder ein, mit der die Netzanschlussbuchse an der E/A-Halterung befestigt wird [3].
