Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 87

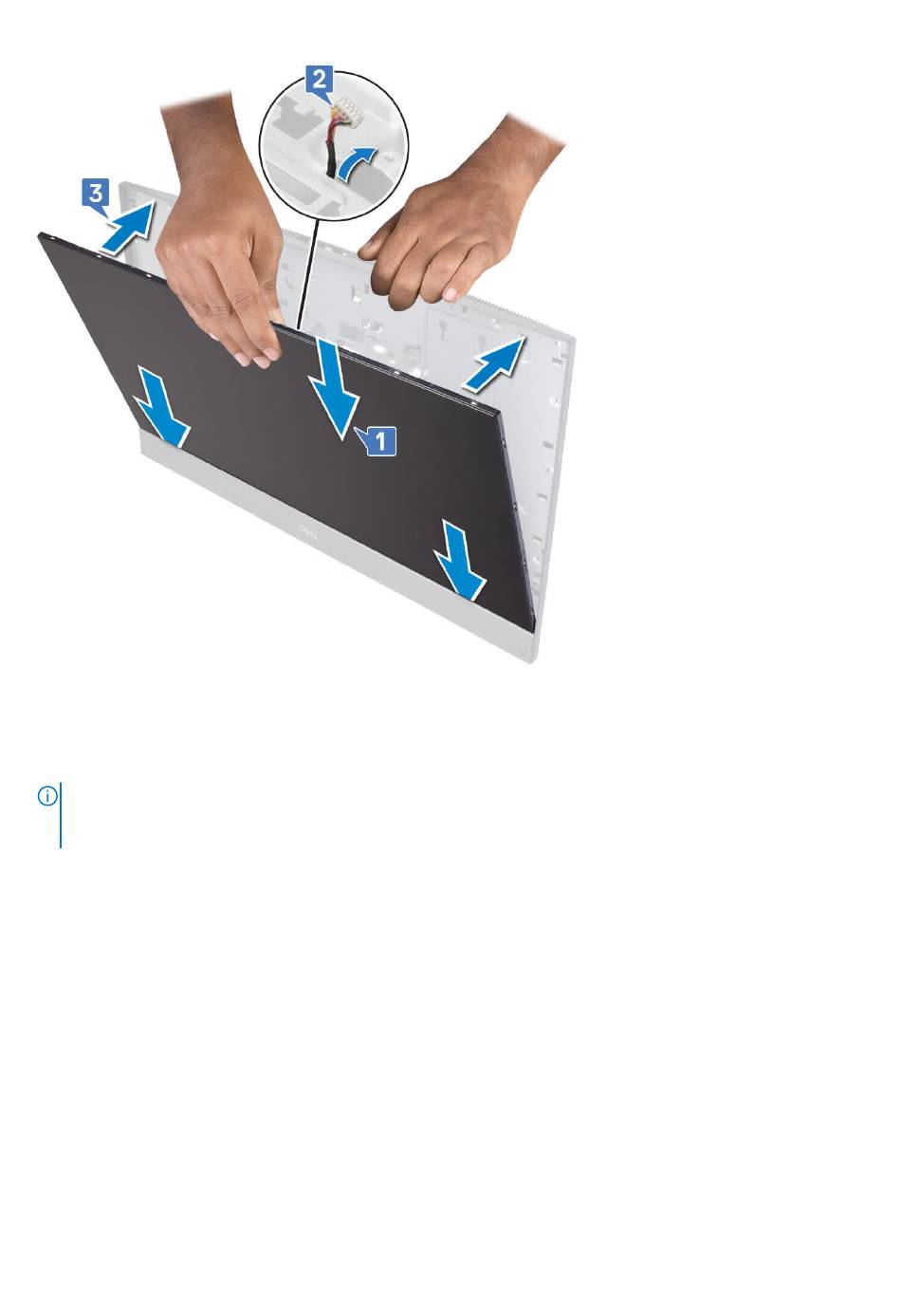

5. Positionieren Sie die Grundplatte der Bildschirmbaugruppe mit dem Bildschirm nach unten auf einer sauberen und ebenen Oberfläche.
6. Setzen Sie die 11 Schrauben (M3x5) wieder ein, mit denen der Bildschirm am mittleren Rahmen und der Grundplatte der
Bildschirmbaugruppe befestigt wird [1] .
7. Führen Sie das Kabel für die Hintergrundbeleuchtung des Bildschirms durch die Kabelführungen auf der Grundplatte der
Bildschirmbaugruppe [2] .
ANMERKUNG: Die Schrauben, mit denen der mittlere Rahmen und die Grundplatte der Bildschirmbaugruppe am
Bildschirm befestigt werden, sind silberfarben und haben die Buchstaben „LCD" um die Schraubstelle herum
eingeätzt.
Entfernen und Einbauen von Komponenten 87
