Kühlkörper; Entfernen Des Kühlkörpers - Dgpu - Dell OptiPlex 7470 All-in-One Servicehandbuch

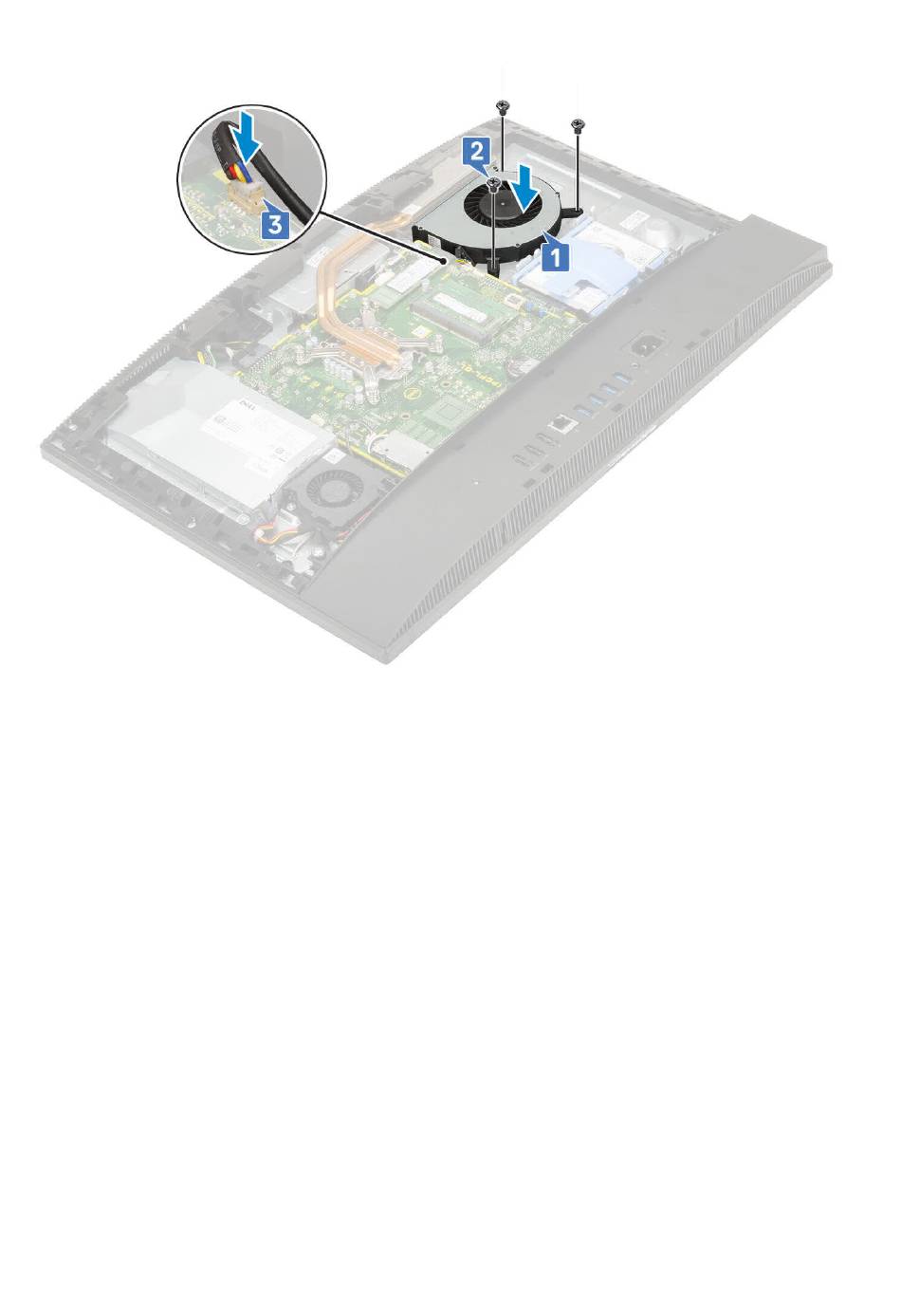

4. Bauen Sie folgende Komponenten ein:
a) Abdeckung der Systemplatine
b) Hintere Abdeckung
c) Standrahmen
5. Folgen Sie den Anweisungen unter
Kühlkörper
Die folgenden Themen führen die Schritte zum Entfernen und Installieren des Kühlkörpers für Unified Memory Allocation (UMA) und den
separaten Grafikprozessor (dGPU) auf.
Entfernen des Kühlkörpers – dGPU
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a) Standrahmen
b) Hintere Abdeckung
c) Abdeckung der Systemplatine
d) Systemlüfter
3. Lösen Sie in umgekehrter Reihenfolge (Reihenfolge auf dem Kühlkörper angegeben) die neun unverlierbaren Schrauben, mit denen der
Kühlkörper an der Systemplatine und am Boden der Bildschirmbaugruppe [1] befestigt ist.
4. Heben Sie den Kühlkörper von der Systemplatine und der Grundplatte der Bildschirmbaugruppe [2].
