Dell OptiPlex 7470 All-in-One Servicehandbuch Seite 46

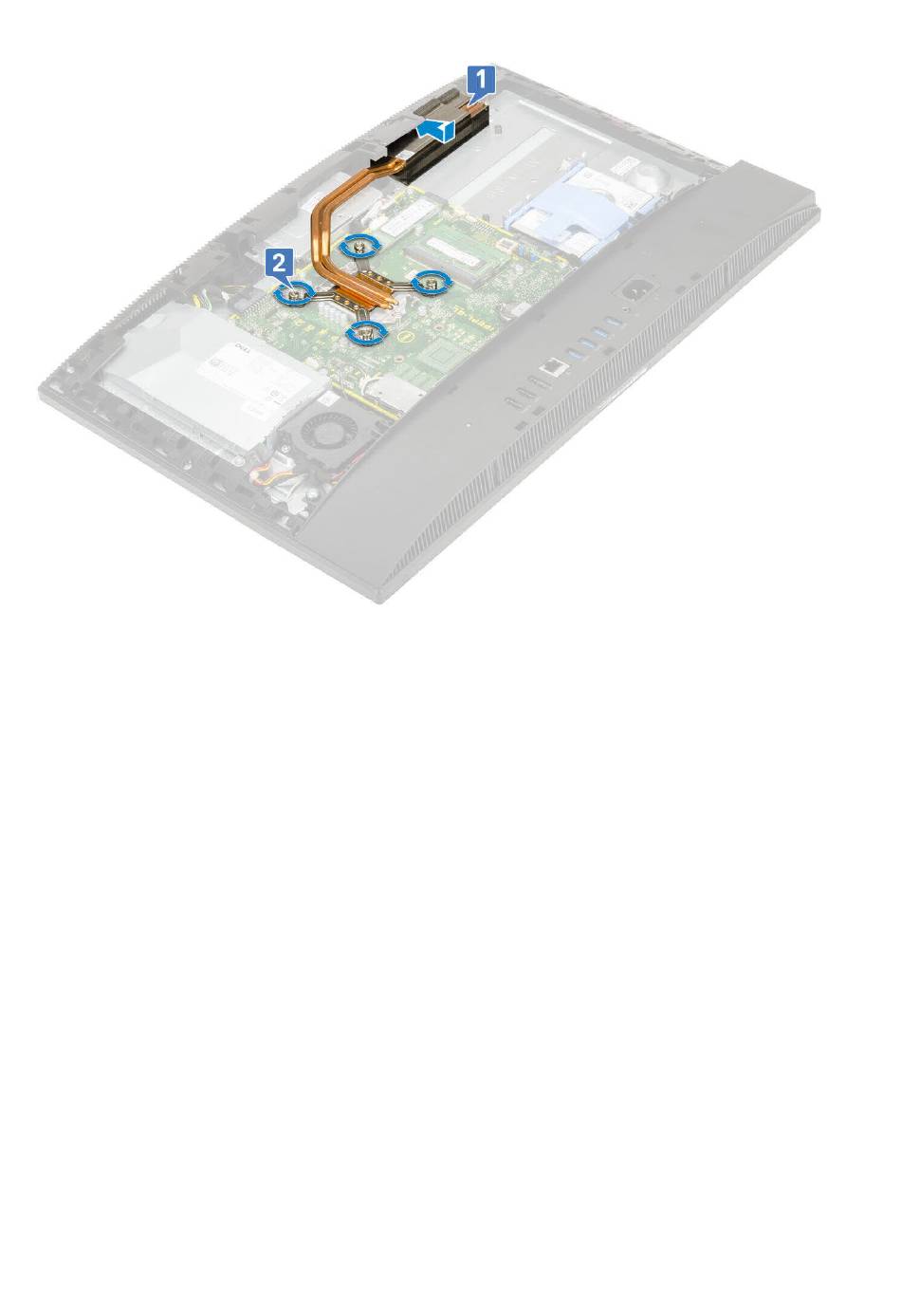

3. Bauen Sie folgende Komponenten ein:
a) Systemlüfter
b) Abdeckung der Systemplatine
c) Hintere Abdeckung
d) Standrahmen
4. Folgen Sie den Anweisungen unter
Popup-Kamera
Entfernen der Popup-Kamera
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a) Standrahmen
b) Hintere Abdeckung
c) Abdeckung der Systemplatine
3. So entfernen Sie die Kamerabaugruppe:
a) Lösen Sie die zwei Schrauben (M3x5), mit denen die Kamerabaugruppe am mittleren Rahmen befestigt ist [1].
b) Heben Sie die Abdeckung der Kamerabaugruppe vom mittleren Rahmen ab [2].
c) Ziehen Sie das Kamerakabel von der Systemplatine ab und lösen Sie das Kamerakabel aus dem Kabelführungskanal [3].
d) Entfernen Sie die zwei Schrauben (M3x5), mit denen die Popup-Kamerabaugruppe am mittleren Rahmen befestigt ist [4].
e) Schieben und entfernen Sie die Popup-Kamerabaugruppe vom mittleren Rahmen [5].
46 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
