2. Bauen Sie folgende Komponenten ein:
a) Lautsprecher
b) E/A-Halterung
c) Bodenabdeckung
d) Abdeckung der Systemplatine
e) Hintere Abdeckung
f) Standrahmen
3. Folgen Sie den Anweisungen unter
Mikrofone
Entfernen der Mikrofone
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a) Standrahmen
b) Hintere Abdeckung
c) Abdeckung der Systemplatine
d) Bodenabdeckung
e) E/A-Halterung
f) Lautsprecher
g) Netzteil

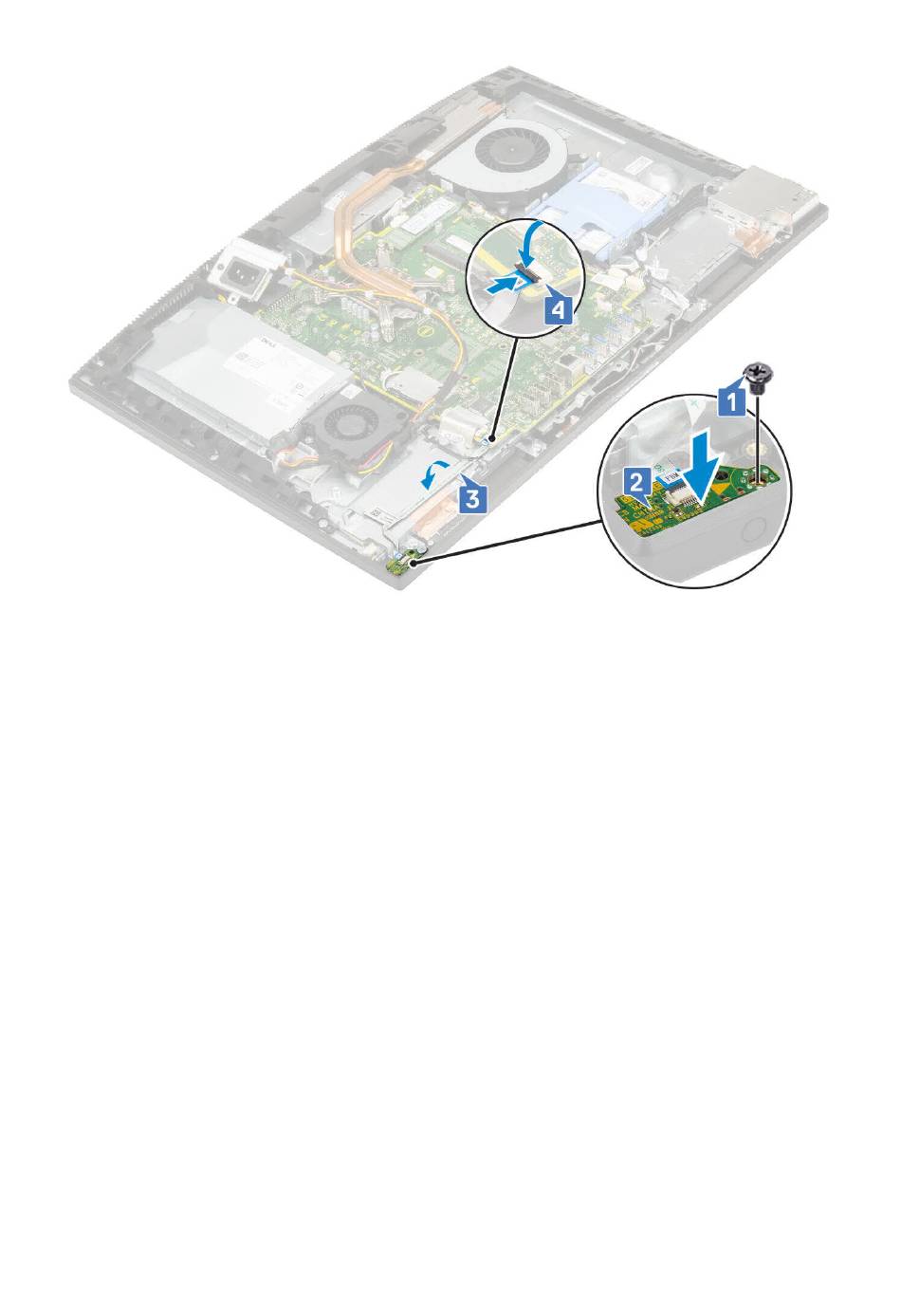

3. So entfernen Sie das Mikrofon und das Kabel:
a) Ziehen Sie das Kabel des Mikrofonmoduls von der Systemplatine ab [1].
b) Entfernen Sie das Kabel des Mikrofonmoduls aus den Kabelführungen auf der Grundplatte der Bildschirmbaugruppe [2].
c) Lösen Sie die zwei Schrauben (M2x2,5), mit denen die Mikrofonmodule am mittleren Rahmen befestigt sind [3].
d) Heben Sie die Mikrofonmodule aus den Steckplätzen auf dem mittleren Rahmen [4].
74 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
