Einbauen der Mikrofone

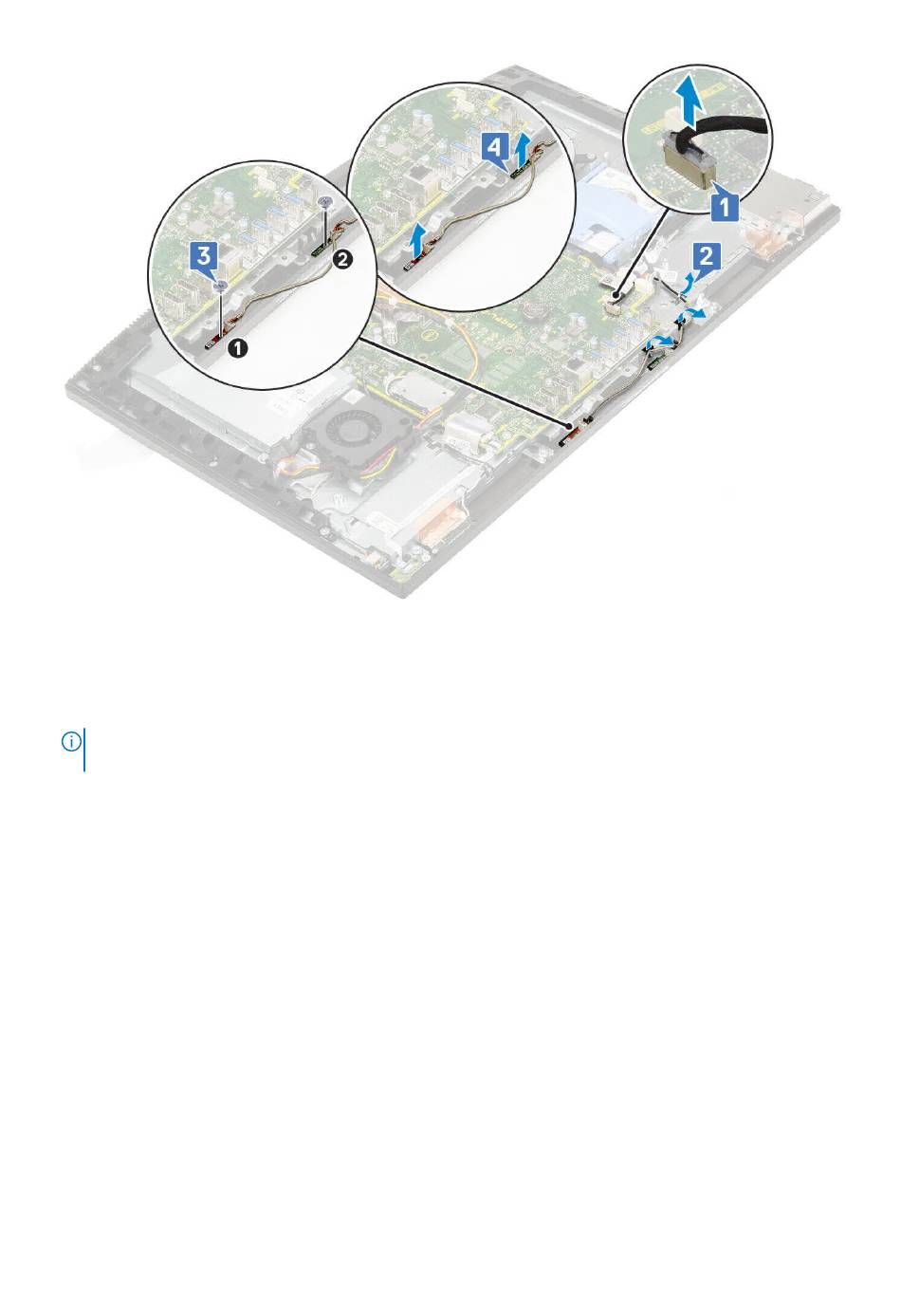

1. So installieren Sie das Mikrofon und das Kabel:
a) Richten Sie die Mikrofonmodule auf die Steckplätzen auf dem mittleren Rahmen aus [1].
ANMERKUNG:
übereinstimmen, wenn die Mikrofonmodule auf dem mittleren Rahmen positioniert werden.
b) Setzen Sie die zwei Schrauben (M2x2,5) wieder ein, mit denen die Mikrofonmodule am mittleren Rahmen befestigt werden [2].
c) Führen Sie das Kabel des Mikrofonmoduls durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe [3].
d) Verbinden Sie das Kabel des Mikrofonmoduls mit dem Anschluss auf der Systemplatine [4].
Die Zahlen auf den Mikrofonmodulen müssen mit den Zahlen auf dem mittleren Rahmen
