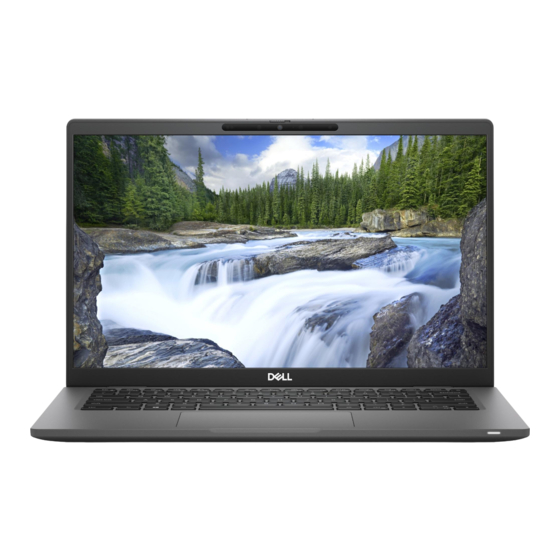

Dell Latitude 7420 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Latitude 7420:
- Servicehandbuch (89 Seiten) ,
- Einrichtung und technische daten (29 Seiten) ,
- Setup und spezifikationen (28 Seiten)
Verwandte Anleitungen für Dell Latitude 7420
Inhaltszusammenfassung für Dell Latitude 7420
- Seite 1 Latitude 7420 Servicehandbuch Vorschriftenmodell: P135G/P136G Vorschriftentyp: P135G001/P136G001 August 2021 Rev. A02...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Sicherheitshinweise................................6 Servicemodus................................... 7 Vor der Arbeit an Komponenten im Innern des Computers..................8 Sicherheitsvorkehrungen..............................9 Schutz vor elektrostatischer Entladung........................9 ESD-Service-Kit................................10 Transport empfindlicher Komponenten........................11 Nach der Arbeit an Komponenten im Inneren des Computers................. 11 Kapitel 2: Entfernen und Einbauen von Komponenten............... - Seite 4 Zuweisen eines System-Setup-Kennworts........................ 78 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............79 Löschen von BIOS- (System-Setup) und Systemkennwörtern..................79 Kapitel 5: Fehlerbehebung......................80 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................80 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............81 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............81 Inhaltsverzeichnis...
- Seite 5 LCD-Stromschienentest (L-BIST)..........................82 Integrierter LCD-Selbsttest (BIST)..........................82 Systemdiagnoseanzeigen..............................83 Wiederherstellen des Betriebssystems..........................85 Zurücksetzen der Echtzeituhr (RTC)..........................85 Sicherungsmedien und Wiederherstellungsoptionen...................... 85 Ein- und Ausschalten des WLAN............................86 Entladen des Reststroms (Kaltstart)..........................86 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............87 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten Am Computer
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 7: Servicemodus
Servicemodus Der Servicemodus ermöglicht es Nutzern, die Stromversorgung des Systems sofort zu unterbrechen und Reparaturen auszuführen, ohne das Batteriekabel von der Hauptplatine zu trennen: 1. Fahren Sie das System herunter und trennen Sie den Netzadapter. 2. Halten Sie die <B>-Taste gedrückt und drücken Sie anschließend den Netzschalter. Das System wird gestartet. 3. -
Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers
5. Wenn die Ready-to-proceed-Meldung (Bereit, fortzufahren) auf dem Bildschirm angezeigt wird, drücken Sie eine beliebige Taste, um fortzufahren. Das System gibt drei kurze Pieptöne aus und wird sofort ausgeschaltet. Nach dem Herunterfahren des Systems können Sie Austauschverfahren durchführen, ohne das Batteriekabel von der Hauptplatine zu trennen. -
Seite 9: Sicherheitsvorkehrungen
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 10: Esd-Service-Kit
Gelegentliche Ausfälle (auch bekannt als latente Ausfälle oder „walking wounded“) sind deutlich schwieriger zu erkennen und zu beheben. Führen Sie die folgenden Schritte durch, um Beschädigungen durch elektrostatische Entladungen zu vermeiden: ● Verwenden Sie ein kabelgebundenes ESD-Armband, das ordnungsgemäß geerdet ist. Die Verwendung von drahtlosen antistatischen Armbändern ist nicht mehr zulässig;... -
Seite 11: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 12: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Themen: • Empfohlene Werkzeuge • Schraubenliste • Hauptkomponenten Ihres Systems • Micro-SD-Karte • SIM-Kartenfach • Bodenabdeckung • SSD-Laufwerk •... - Seite 13 Tabelle 1. Schraubenliste Komponente Schraubentyp Menge Abbildung Bodenabdeckung Unverlierbare Schrauben ANMERKUNG: Schrauben sind Teil der Bodenabdeckung. SSD-Laufwerk M2x2 WWAN M2x2,5 Akku mit 3 Zellen M2.5x4 Unverlierbare Schrauben Akku mit 4 Zellen M2x4 Unverlierbare Schrauben Kühlkörperbaugruppe M2x2,5 Handballenstützen-Antenne M2x2 M2x2,5 Bildschirmbaugruppe M2x2 M2.5x5 Audioplatine...
- Seite 14 Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Netzschalter mit Fingerabdruckleser M1.6x1.7 Tastatur M1.6x1.7 M2x2 Entfernen und Einbauen von Komponenten...
-
Seite 15: Hauptkomponenten Ihres Systems
Hauptkomponenten Ihres Systems 1. Bodenabdeckung Entfernen und Einbauen von Komponenten... -
Seite 16: Micro-Sd-Karte
17. Schirm des SSD-Laufwerks (Solid State Drive) 18. WWAN-Karte ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. -
Seite 17: Einsetzen Der Microsd-Karte
Einsetzen der microSD-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des microSD-Kartenlesersteckplatzes und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte Schieben Sie die microSD-Karte in den entsprechenden Steckplatz, bis sie hörbar einrastet. -
Seite 18: Installieren Des Sim-Kartenfachs
Schritte 1. Führen Sie einen Stift in die Auswurföffnung ein, um das SIM-Kartenfach zu lösen. 2. Drücken Sie auf den Stift, damit die Sperre entriegelt und das SIM-Kartenfach ausgeworfen wird. 3. Schieben Sie das SIM-Kartenfach aus dem Steckplatz im System. 4. -
Seite 19: Bodenabdeckung
Schritte 1. Richten Sie die SIM-Karte aus und setzen Sie sie in den entsprechenden Steckplatz auf dem SIM-Kartenfach ein. 2. Schieben Sie das SIM-Kartenfach in den Steckplatz im Computer [6], bis es fest einrastet. Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Computer. - Seite 20 Info über diese Aufgabe Entfernen und Einbauen von Komponenten...
-
Seite 21: Anbringen Der Bodenabdeckung
Schritte 1. Lösen Sie die acht unverlierbare Schraube, mit der die Bodenabdeckung am Computer befestigt ist. 2. Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung aus den Aussparungen in den U-förmigen Einkerbungen in der Nähe der Scharniere an der oberen Kante der Bodenabdeckung ab. VORSICHT: Schieben Sie den Kunststoffstift nicht entlang der Kanten an der Oberseite der Bodenabdeckung. -
Seite 22: Ssd-Laufwerk
Schritte 1. Setzen Sie die Bodenabdeckung korrekt ausgerichtet auf den Computer und lassen Sie die Riegel der Bodenabdeckung einrasten. 2. Ziehen Sie die acht unverlierbaren Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Nächste Schritte 1. Setzen Sie die microSD-Karte ein. -
Seite 23: Installieren Des Ssd-Laufwerks
Schritte 1. Entfernen Sie die Schraube (M2x2), mit der die SSD-Laufwerkbdeckung befestigt ist, und entfernen Sie die Abdeckung vom SSD- Laufwerk. 2. Entfernen Sie die Schraube (M2x2), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 3. Schieben Sie das SSD-Laufwerk aus dem M.2-Steckplatz auf der Systemplatine. ANMERKUNG: Eine Kühlplatte ist im Lieferumfang des SSD-Laufwerks enthalten und muss immer am Laufwerk befestigt werden. -
Seite 24: Wwan-Karte
Schritte 1. Richten Sie die Kerbe am SSD-Laufwerk an der Lasche am Steckplatz für M.2 aus und schieben Sie das SSD-Laufwerk in den Steckplatz für M.2 auf der Systemplatine. 2. Bringen Sie die Schraube (M2x2) wieder an, mit der das SSD-Laufwerk an der Systemplatine befestigt wird. 3. - Seite 25 Schritte 1. Hebeln Sie mithilfe eines Kunststoffstifts die WWAN-Kartenabdeckung auf, welche die WWAN-Karte abdeckt, und entfernen Sie sie. ANMERKUNG: Hebeln Sie die WWAN-Kartenabdeckung aus der Aussparung. 2. Lösen Sie die Schraube (M2x2.5) und entfernen Sie die WWAN-Kartenhalterung. 3. Trennen Sie die Antennenkabel von den Anschlüssen auf der WWAN-Karte. 4.
-
Seite 26: Einbauen Der Wwan-Karte
Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. -
Seite 27: Akku
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... - Seite 28 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die Bodenabdeckung. ANMERKUNG: Wenn der Akku von der Systemplatine getrennt ist, tritt beim Starten des Computers eine Verzögerung auf, da der Computer einen RTC-Reset (Real Time Clock) durchläuft. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Akkus und stellen das Verfahren zum Entfernen bildlich dar.
-
Seite 29: Die 3-Zellen-Batterie Einsetzen
Die 3-Zellen-Batterie einsetzen Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Einsetzen bildlich dar. ANMERKUNG: Wenn der Akku von der Systemplatine getrennt ist, tritt beim Starten des Computers eine Verzögerung auf, da der Computer einen RTC-Reset durchläuft. -
Seite 30: Entfernen Des 4-Zellen-Akkus
4. Verbinden Sie das Batteriekabel mit der Hauptplatine. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Setzen Sie die microSD-Karte ein. 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des 4-Zellen-Akkus Voraussetzungen 1. -
Seite 31: Einsetzen Des 4-Zellen-Akkus
Schritte 1. Trennen Sie das Batteriekabel von der Systemplatine. 2. Trennen Sie das Lautsprecherkabel von der Lautsprecherplatine und lösen Sie das Lautsprecherkabel aus der Kabelführung auf der oberen rechten Seite des Akkus. 3. Entfernen Sie die einzelne Schraube (M2x4) und lösen Sie die vier unverlierbaren Schrauben, mit denen der Akku am Computer befestigt ist. -
Seite 32: Kühlkörperbaugruppe
ANMERKUNG: Wenn der Akku von der Systemplatine getrennt ist, tritt beim Starten des Computers eine Verzögerung auf, da der Computer einen RTC-Reset durchläuft. Schritte 1. Richten Sie den Akku aus und setzen Sie ihn in den Computer ein. 2. Bringen Sie die einzelne Schraube (M2X4) und die vier unverlierbaren Schrauben wieder an, mit denen der Akku befestigt wird. 3. -
Seite 33: Einbauen Der Kühlkörperbaugruppe
Schritte 1. Trennen Sie das Lüfterkabel von der Systemplatine. 2. Entfernen Sie die beiden Schrauben (M2x2.5) auf dem Lüftergehäuse und die vier Schrauben (M2x2.5) (in umgekehrter Reihenfolge: 4->3->2->1), mit denen der Kühlkörper am Computer befestigt ist. 3. Heben Sie die Kühlkörperbaugruppe aus dem Computer. Einbauen der Kühlkörperbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 34: Handballenstützen-Antennenmodul
Schritte 1. Richten Sie die Kühlkörperbaugruppe am entsprechenden Steckplatz im Computer aus und setzen Sie sie ein. 2. Setzen Sie die beiden Schrauben (M2x2.5) auf dem Lüftergehäuse und die vier Schrauben (M2x2.5) in der Reihenfolge (1->2->3->4) wieder ein, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt wird. 3. -
Seite 35: Einbauen Des Handballenstützen-Antennenmoduls
Schritte 1. Entfernen Sie die Schraube (M2x2), mit der die WLAN-Halterung an der Systemplatine befestigt ist. 2. Trennen Sie die Antennenkabel vom WLAN-Modul auf der Systemplatine und lösen Sie sie. 3. Entfernen Sie die zwei Schrauben (M2x2.5), mit denen das Handballenstützen-Antennenmodul am System befestigt ist. 4. -
Seite 36: Bildschirmbaugruppe
Schritte 1. Platzieren Sie das Handballenstützen-Antennenmodul auf dem System und bringen Sie die zwei Schrauben (M2x2.5) wieder an, mit denen es am System befestigt wird. 2. Ziehen Sie die Antennenkabel durch die Kabelführung und verbinden Sie sie mit dem WLAN-Modul auf der Systemplatine. 3. - Seite 37 Entfernen und Einbauen von Komponenten...
- Seite 38 Schritte 1. Entfernen Sie die einzelne Schraube (M2x2), mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die Halterung aus dem WLAN-Kartenmodul auf der Systemplatine. 3. Trennen Sie die WLAN-Antennenkabel vom WLAN-Modul. 4. Trennen Sie das WWAN-Antennenkabel und lösen Sie das Kabel aus den Gummiführungen auf der Systemplatine. 5.
-
Seite 39: Einbauen Der Bildschirmbaugruppe
Abbildung 1. Bildschirmbaugruppe mit Antennenkabeln Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten... - Seite 40 Entfernen und Einbauen von Komponenten...
-
Seite 41: Audioplatine
Schritte 1. Richten Sie die Bildschirmbaugruppe aus und platzieren Sie sie in einem 90º Winkel zum unteren Gehäuse. 2. Setzen Sie die vier Schrauben (M2.5x5) wieder ein, mit denen die Scharniere an der Unterseite des Gehäuses befestigt werden. 3. Verlegen Sie das Bildschirmkabel entlang der Führungslaschen und verbinden Sie die Bildschirm-, Kamera-, Touchscreen- und Sensorplatinen-Kabel mit der Systemplatine. -
Seite 42: Einbauen Der Audioplatine
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Audioplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Trennen und lösen Sie das Audioplatinen-FFC von der Systemplatine. 3. -
Seite 43: Lautsprecher
Schritte 1. Richten Sie die Audioplatine am entsprechenden Steckplatz im Computer aus und setzen Sie sie wieder ein. 2. Bringen Sie die M2x2.5-Schraube wieder an, mit der die Audioplatine am Computer befestigt wird. 3. Schließen Sie das Audioplatinen-FFC-Kabel an die Systemplatine an. 4. -
Seite 44: Einbauen Des Lautsprechers
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lautsprecher und stellen das Verfahren zum Entfernen bildlich dar. Schritte ANMERKUNG: Das Lautsprecherkabel ist bereits von der Systemplatine getrennt. Lösen Sie das Kabel aus den Halterungen an der Handauflage: 2. -
Seite 45: Smartcard-Lesegerät
Schritte 1. Setzen Sie den Lautsprecher in den entsprechenden Steckplatz im Computer wieder ein. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen der Handauflage. ANMERKUNG: Führen Sie beim Wiedereinbauen der Lautsprecher das Lautsprecherkabel durch die Kabelführungen an der Unterseite der Handballenstützen-Baugruppe. Verlegen Sie das Lautsprecherkabel unter dem FFC der LED-Platine. - Seite 46 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie den Lautsprecher. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Smartcardlesegeräts und bieten eine visuelle Darstellung des Ausbauverfahrens. Entfernen und Einbauen von Komponenten...
-
Seite 47: Einbauen Des Smartcard-Lesegeräts
Schritte 1. Trennen Sie das Touchpad-Modul und ziehen Sie das FFC-Kabel vom Touchpad-Modul. 2. Trennen Sie die Kabel des Smartcardlesegeräts und des NFC-Moduls von der USH-Platine. 3. Entfernen Sie die vier Schrauben (M2x2.5) und schieben Sie das Smartcardlesegerät aus seinem Steckplatz im Gehäuse. Einbauen des Smartcard-Lesegeräts Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 48: Systemplatine
Schritte 1. Schieben Sie das Smartcardlesegerät in den entsprechenden Steckplatz im Computergehäuse und befestigen Sie es mit den vier Schrauben (M2x2.5). 2. Befestigen Sie die Kabel des Smartcardlesegeräts und des NFC-Moduls und schließen Sie sie an die USH-Platine an. 3. Befestigen Sie das FFC-Kabel des Touchpads an den Seiten des Touchpad-Moduls und schließen Sie es an die Systemplatine an. Nächste Schritte 1. - Seite 49 8. Entfernen Sie die Kühlkörperbaugruppe. VORSICHT: Entfernen Sie die Kühlkörperbaugruppe, bevor Sie die Systemplatine entfernen, da unterhalb des Kühlkörpers zwei Schrauben (M2x3) vorhanden sind, mit denen die Systemplatine am Computer befestigt ist. ANMERKUNG: Bei Konfigurationen, die mit einer Handballenstütze aus Carbonfaser und ohne WWAN-Antennen geliefert werden, muss das Dummy-SIM-Kartenfach aus dem System entfernt werden, bevor die Systemplatine entfernt wird.
-
Seite 50: Einbauen Der Systemplatine
Schritte 1. Entfernen Sie die einzelne Schraube (M2x2.5) aus der Halterung des Fingerabdruck-Lesegeräts und entfernen Sie die Halterung aus dem Computer. 2. Trennen Sie das FPC-Kabel des Fingerabdruck-Lesegeräts von der Systemplatine. 3. Entfernen Sie die einzelne Schraube (M2x2) und heben Sie die Halterung von den WLAN-Antennenkabeln an. 4. - Seite 51 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
- Seite 52 Schritte 1. Setzen Sie die Systemplatine in das Computergehäuse wieder ein und befestigen Sie sie mithilfe der einzelnen Schraube (M2x2.5) (bei Konfigurationen mit Fingerabdruckleser auf dem Netzschalter) oder vier Schrauben (M2x2.5) (bei Konfigurationen ohne Fingerabdruckleser), der zwei M2x4-Schrauben und der zwei M2x3-Schrauben, mit denen die Systemplatine befestigt wird. 2.
-
Seite 53: E/A-Platine
E/A-Platine Entfernen der E/A-Platine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die SIM-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie das Solid-State-Laufwerk. 6. -
Seite 54: Betriebsschalter Mit Fingerabdruckleser
Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie die E/A-Platine in den entsprechenden Steckplatz im Computer wieder ein. 2. Befestigen Sie die E/A-Platine mit zwei Schrauben (M2X4) am Computer. Nächste Schritte 1. -
Seite 55: Einbauen Des Netzschalters Mit Fingerabdruck-Lesegerät
6. Entfernen Sie die WWAN-Karte. 7. Entfernen Sie die Batterie. 8. Entfernen Sie die Kühlkörperbaugruppe. 9. Entfernen Sie die Systemplatine. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Netzschalters mit Fingerabdruck-Lesegerät und stellt das Verfahren zum Entfernen bildlich dar. -
Seite 56: Tastatur
Schritte 1. Setzen Sie den Netzschalter mit Fingerabdruck-Lesegerät in den entsprechenden Steckplatz im Computer wieder ein. 2. Befestigen Sie den Netzschalter mit Fingerabdruck-Lesegerät mit den beiden Schrauben (M1.6x1.7) am Computer. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Bauen Sie die Kühlkörperbaugruppe ein. - Seite 57 9. Entfernen Sie die Systemplatine. 10. Entfernen Sie die I/O-Platine. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Tastatur und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Einbauen von Komponenten...
-
Seite 58: Einbauen Der Tastatur
Schritte 1. Lösen Sie das FFC der LED-Platine, das FFC der USH-Platine, das Touchpad-FFC und das Smartcardlesegerät-FFC von der Rückseite der Tastatur. 2. Trennen Sie das Tastatur-FPC und das FPC der Tastatur-Hintergrundbeleuchtung vom Touchpad-Modul. 3. Entfernen Sie die 26 Schrauben (M1.6x1.7) zur Befestigung der Tastaturbaugruppe am Computer. 4. - Seite 59 Entfernen und Einbauen von Komponenten...
-
Seite 60: Handballenstützen-Baugruppe
Schritte 1. Richten Sie die Tastatur an der Tastaturauflage aus und setzen Sie sie ein und befestigen Sie sie mithilfe der beiden Schrauben (M2x2). 2. Setzen Sie die Tastaturbaugruppe wieder in den entsprechenden Steckplatz im Computer ein. 3. Verbinden Sie das Tastatur-FPC-Kabel und das FPC-Kabel der Tastatur-Hintergrundbeleuchtung mit dem Touchpad-Modul. 4. -
Seite 61: Installation Der Handballenstützen-Baugruppe
4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie das Solid-State-Laufwerk. 6. Entfernen Sie die WWAN-Karte. 7. Entfernen Sie die Batterie. 8. Entfernen Sie die Kühlkörperbaugruppe. 9. Entfernen Sie die Bildschirmbaugruppe. 10. Entfernen Sie den Lautsprecher. 11. Entfernen Sie das SmartCard-Lesegerät. 12. - Seite 62 Nächste Schritte 1. Bauen Sie die Tastatur ein. 2. Bauen Sie den Netzschalter mit Fingerabdruck-Lesegerät ein. 3. Bauen Sie die E/A-Platine ein. 4. Bauen Sie die Systemplatine ein. 5. Bauen Sie die Audioplatine ein. 6. Bauen Sie das Smartcardlesegerät ein. 7.
-
Seite 63: Kapitel 3: Software
● Windows 10 Pro 64-Bit ● Ubuntu 20.04 LTS, 64 Bit Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Software... -
Seite 64: Kapitel 4: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 65: Einmaliges Startmenü
Abhängig vom System und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 3. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht Latitude 7420 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt die Service-Tag-Nummer des Systems an. -
Seite 66: Übersicht
Tabelle 3. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Battery Information Primary Zeigt an, dass es sich um die primäre Batterie handelt. Battery Level Zeigt den Akkuladestand des Systems an. Battery State Zeigt den Akkustatus des Systems an. Health Zeigt den Funktionszustand des Akkus des Systems an. AC Adapter Zeigt an, ob der Netzadapter angeschlossen ist oder nicht. - Seite 67 Tabelle 4. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) Startkonfiguration Startreihenfolge Startmodus Zeigt den Startmodus an. Startreihenfolge Zeigt die Startsequenz. Secure Digital (SD) Card Boot Aktivieren oder deaktivieren des schreibgeschützten Boots für die SD-Karte. Standardmäßig ist die Option Secure Digital (SD) Card Boot deaktiviert. Sicherer Start Enable Secure Boot Zum Aktivieren oder Deaktivieren der Funktion Secure Boot.
- Seite 68 Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“ aktiviert. Standardmäßig ist die Option Type-C Dock Override aktiviert. Video Aktivieren oder Deaktivieren der Nutzung von Video auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Video deaktiviert. Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen.
- Seite 69 Tabelle 6. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage Enable MediaCard (Speicherkarte aktivieren) SD-Karte (Secure Digital) SD-Karte aktivieren oder deaktivieren. Standardmäßig ist die Option Secure Digital (SD) Card aktiviert. Secure Digital (SD) Card Read-Only Mode Aktiviert oder deaktiviert den schreibgeschützten Modus für die SD-Karte. Standardmäßig ist die Option Secure Digital (SD) Card Read-Only Mode deaktiviert.
-
Seite 70: Sicherheit
Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird bei Anschluss einer Dell USB-C-Dockingstation das System aus dem Stand-by-Modus heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert. Block Sleep Ermöglicht das Blockieren des Energiesparmodus (S3) im Betriebssystem. - Seite 71 Tabelle 10. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit Standardmäßig ist die Option TPM 2.0 Security On aktiviert. Attestation Enable (Bestätigen aktivieren) Ermöglicht die Steuerung, ob die TPM-Bestätigungshierarchie (Trusted Platform Module) für das Betriebssystem verfügbar ist. Standardmäßig ist die Option Attestation Enable aktiviert. Key Storage Enable (Schlüsselspeicher Ermöglicht die Steuerung, ob das TPM (Trusted Platform Module) für das aktivieren)
- Seite 72 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 12. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
- Seite 73 Standardmäßig ist diese Funktion aktiviert. Dell Auto operating system Recovery Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Threshold Systemproblemlösung und des Dell OS Recovery Tools. Standardmäßig ist der Schwellenwert auf 2 gesetzt. Tabelle 13. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt die Service-Tag-Nummer des Systems an.
- Seite 74 Tabelle 14. System-Setup-Optionen – Menü „Keyboard“ (fortgesetzt) Tastatur Keyboard Illumination Ermöglicht die Änderung der Einstellungen für die Tastaturbeleuchtung. Standardmäßig ist die Option Disabled aktiviert. Keyboard Backlight Timeout on AC Legt den Timeoutwert für die Tastaturhintergrundbeleuchtung fest, wenn ein Netzadapter an das System angeschlossen ist. Standardmäßig ist die Option 10 seconds aktiviert.
- Seite 75 Tabelle 16. System-Setup-Optionen – Menü „Virtualization“ (fortgesetzt) Virtualisierung Intel Trusted Execution-Technologie (TXT) Enable Intel Trusted Execution Technology Gibt an, ob ein Measured Virtual Machine Monitor (MVMM) die zusätzlichen (TXT) Hardwarefunktionen der Intel Trusted Execution Technology nutzen kann. Standardmäßig ist diese Option deaktiviert. Tabelle 17.
-
Seite 76: Aktualisieren Des Bios
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im... -
Seite 77: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 78: System- Und Setup-Kennwort
4. Wählen Sie ein externes USB-Gerät aus. 5. Wählen Sie die Datei aus, doppelklicken Sie auf die Ziel-Aktualisierungsdatei und klicken Sie anschließend auf Senden. 6. Klicken Sie auf BIOS aktualisieren. Der Computer wird neu gestartet, um das BIOS zu aktualisieren. 7. -
Seite 79: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für... -
Seite 80: Kapitel 5: Fehlerbehebung
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com... -
Seite 81: Diagnose Der Dell Supportassist-Systemleistungsprüfung Vor Dem Start
Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●... -
Seite 82: Lcd-Stromschienentest (L-Bist)
Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw. -
Seite 83: Systemdiagnoseanzeigen
8. Am Ende der letzten einheitlichen Farbe (rot) wird das System heruntergefahren. ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet. - Seite 84 Tabelle 21. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag tauschen Sie sie innerhalb der Steckplätze. ● Wenn das Problem weiterhin besteht, muss das Speichermodul ersetzt werden. Systemplatinen-/Chipsatzfehler Bauen Sie die Systemplatine wieder ein. LCD-Fehler (SBIOS-Meldung) Tauschen Sie das LCD-Modul aus. LCD-Fehler (Erkennung eines Bauen Sie die Systemplatine Fehlers bei der Stromschiene...
-
Seite 85: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 86: Ein- Und Ausschalten Des Wlan
6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel 000130881 unter www.dell.com/support. Fehlerbehebung... -
Seite 87: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
