Aufbau und Funktion
Schnittstellen zur Automatisierung

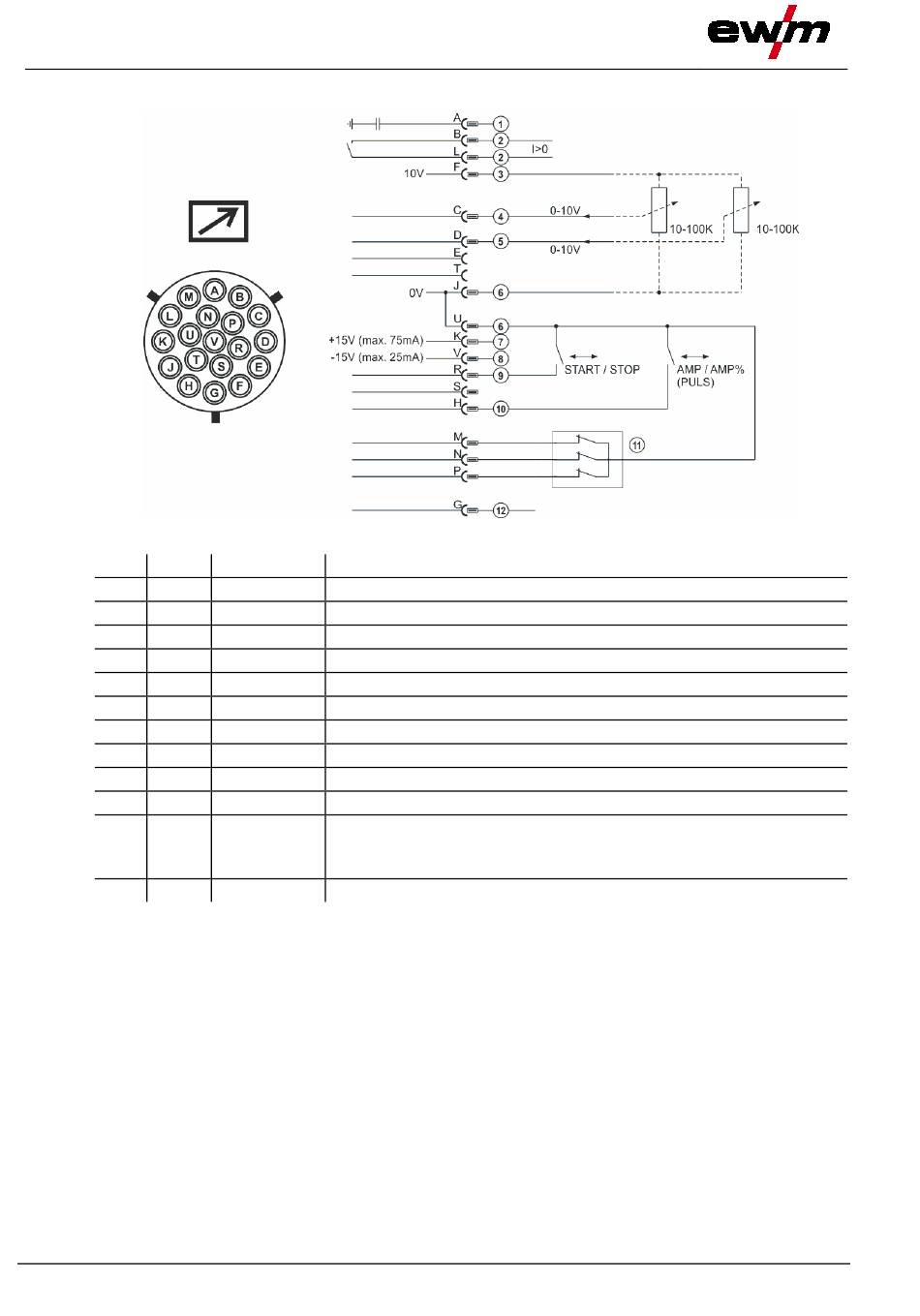

5.14.2 Fernstelleranschlussbuchse, 19-polig
Pos.
Pin
1
A
2
B/L
3
F
4
C
5
D
6
J/U
7
K
8
V
9
R
10
H
11
M/N/P
12
G
5.14.3 Roboterinterface RINT X12
Das digitale Standard-Interface für automatisierte Anwendungen
(Option, Nachrüstung am Gerät oder extern kundenseitig)
Funktionen und Signale:
Digitale Eingänge: Start/Stopp, Betriebsarten-, JOB- und Programmanwahl, Einfädeln, Gastest
Analoge Eingänge: Leitspannungen z. B. für Schweißleistung, Schweißstrom u. a.
Relais-Ausgänge: Prozesssignal, Schweißbereitschaft, Anlagensammelfehler u. a.
5.14.4 Industriebusinterface BUSINT X11
Die Lösung für komfortable Integration in automatisierte Fertigungen mit z. B.
Profinet / Profibus
EnthernetIP / DeviceNet
EtherCAT
usw.
92
Signalform
Bezeichnung
Ausgang
Anschluss für Kabelabschirmung (PE)
Ausgang
Strom fließt Signal I>0, potentialfrei (max. +- 15V / 100mA)
Ausgang
Referenzspannung für Potentiometer 10V (max. 10mA)
Eingang
Leitspannungsvorgabe für Hauptstrom, 0-10V (0V = I
Eingang
Leitspannungsvorgabe für Absenkstrom, 0-10V (0V = I
Ausgang
Bezugspotential 0V
Ausgang
Spannungsversorgung +15V, max. 75mA
Ausgang
Spannungsversorgung -15V, max. 25mA
Eingang
Schweißstrom Start / Stopp
Eingang
Umschaltung Schweißstrom Haupt- oder Absenkstrom (Pulsen)
Eingang
Aktivierung Leitspannungsvorgabe
Alle 3 Signale auf Bezugspotential 0V legen um externe
Leitspannungsvorgabe für Haupt- und Absenkstrom zu aktivieren
Ausgang
Messwert I
Abbildung 5-77
(1V = 100A)
SOLL
/ 10V = I
)
min
max
/ 10V = I
)
min
max
099-000118-EW500
24.11.2017
