5.5
Funktionsbeschreibung
5.5.1
Allgemein
WIG-Schweißbrenner sind über das Schlauchpaket mit der Stromquelle verbunden. Durch das Schlauch-
paket verläuft:
•
die Schweißstromleitung,
•
die Schutzgaszuführung sowie
•
die Steuerleitung.
Der Schweißzusatz wird beim WIG-Schweißen meist stabförmig per Hand zugeführt. Bei vollmechani-
schen Geräten wird der Schweißzusatz drahtförmig durch ein separates Drahtvorschubgerät zugeführt.
5.5.2
Bedienelemente
5.5.2.1
WIG-Standardbrenner (5-polig)
Pos. Symbol
1
WIG-Brenner sind mit einem Brennertaster ausgerüstet. Mit dem Taster kann
•
der Schweißstrom ein- und ausgeschaltet werden und
•
während dem Schweißen durch Tippen der Strom auf einen Absenkstrom verringert werden.
Tipp-Funktion: Kurzes Antippen des Brennertasters um eine Funktionsänderung herbeizuführen. Der ein-
gestellte Brennermodus bestimmt die Funktionsweise.
5.5.2.2
WIG-GDV-Brenner
Pos. Symbol
1
099-011623-EW500
11.01.2022
Beschreibung
0
Brennertaster
Beschreibung
0
Gasdrehventil
Gasdurchfluss schließen
Gasdrehventil
Gasdurchfluss öffnen

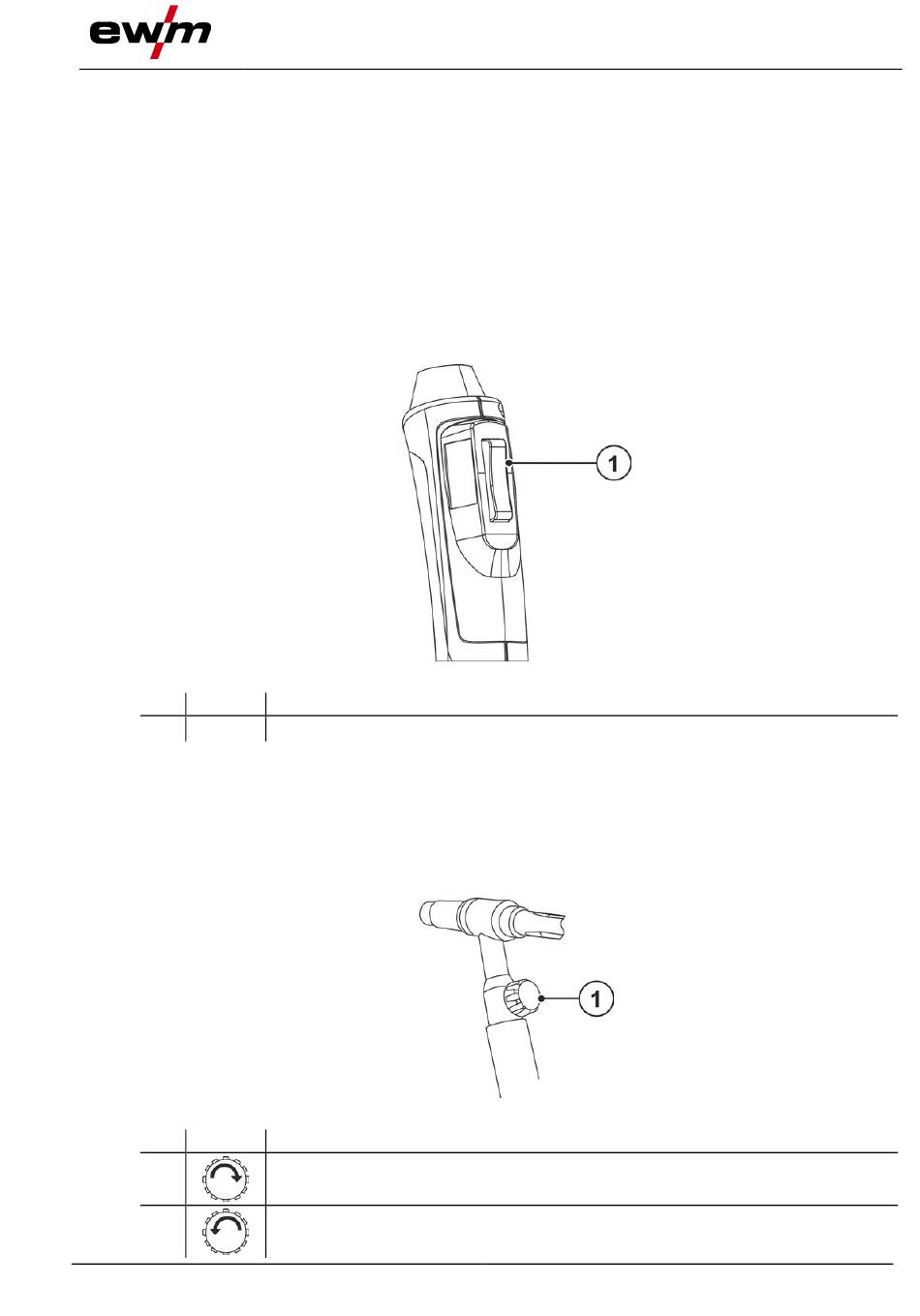

Abbildung 5-3
Abbildung 5-4
