Aufbau und Funktion
Schnittstellen zur Automatisierung
•
Anschlussstecker des Fernstellers in die Fernstelleranschlussbuchse (19-polig) des Drahtvorschubge-
rätes einstecken und durch Rechtsdrehen verriegeln.
5.6
Schnittstellen zur Automatisierung
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi-
gen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle beschä-
digt werden!
•
Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender Anschluss-
buchse einstecken und verriegeln.
•
Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkompo-
nente entnehmen!
•
Zubehörkomponenten werden nach dem Einschalten der Stromquelle automatisch erkannt.

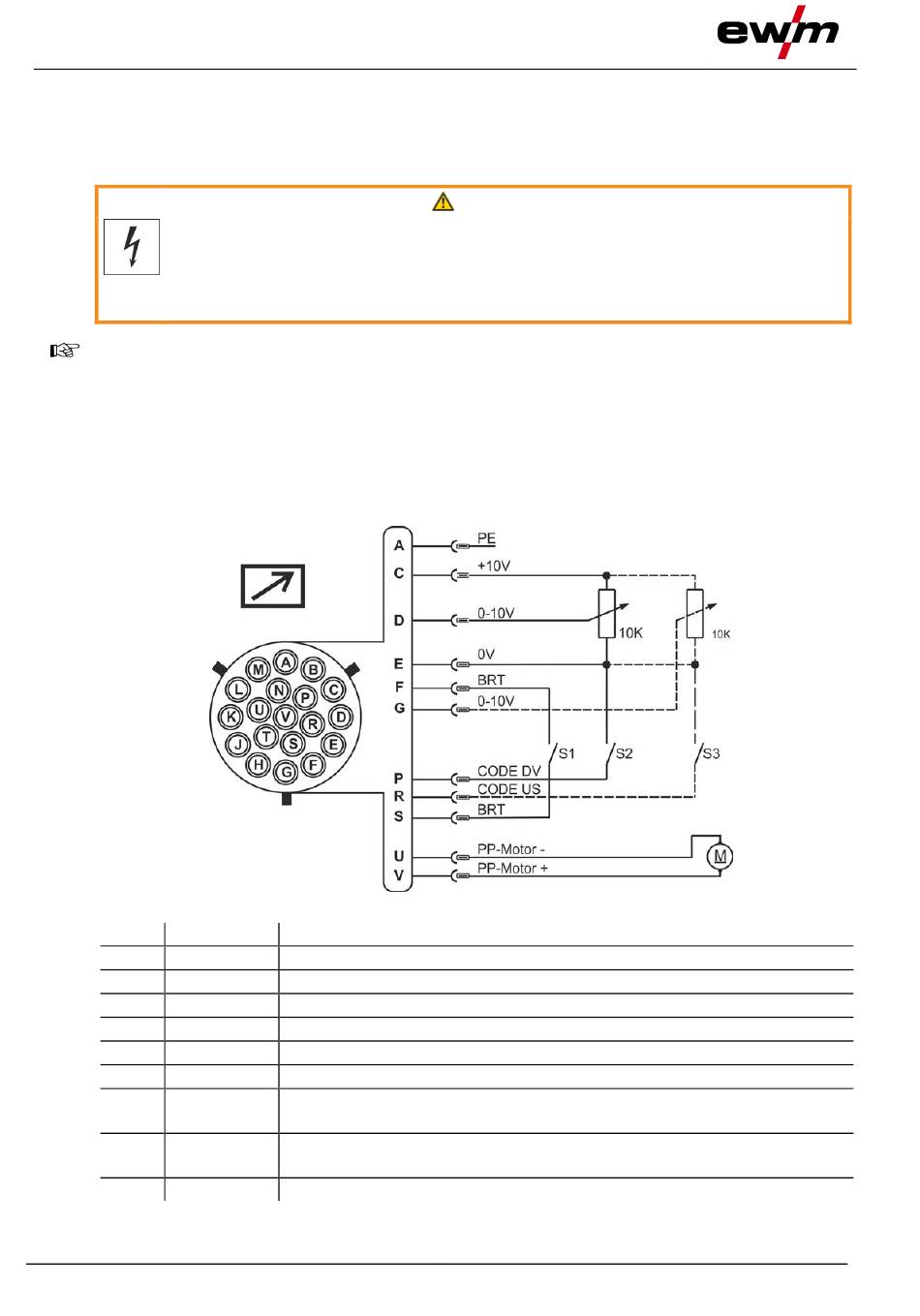

5.6.1
Fernstelleranschlussbuchse, 19-polig
Pin
Signalform
A
Ausgang
C
Ausgang
D
Eingang
E
Ausgang
F/S
Eingang
G
Eingang
P
Eingang
R
Eingang
U/V
Ausgang
38
Abbildung 5-21
Bezeichnung
Anschluss für Kabelabschirmung PE
Referenzspannung für Potentiometer 10 V (max. 10 mA)
Leitspannungsvorgabe (0 V - 10 V) - Drahtvorschubgeschwindigkeit
Bezugspotential (0V)
Schweißleistung Start / Stopp (S1)
Leitspannungsvorgabe (0 V - 10 V) - Korrektur der Lichtbogenlänge
Aktivierung Leitspannungsvorgabe für Drahtvorschubgeschwindigkeit (S2)
Zur Aktivierung Signal auf Bezugspotential 0V legen (Pin E)
Aktivierung Leitspannungsvorgabe für Korrektur der Lichtbogenlänge (S3)
Zur Aktivierung Signal auf Bezugspotential 0 V legen (Pin E)
Versorgungsspannung Push/Pull-Schweißbrenner
WARNUNG
