Aufbau und Funktion
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren
5.8.4
Betriebsarten (Funktionsabläufe)

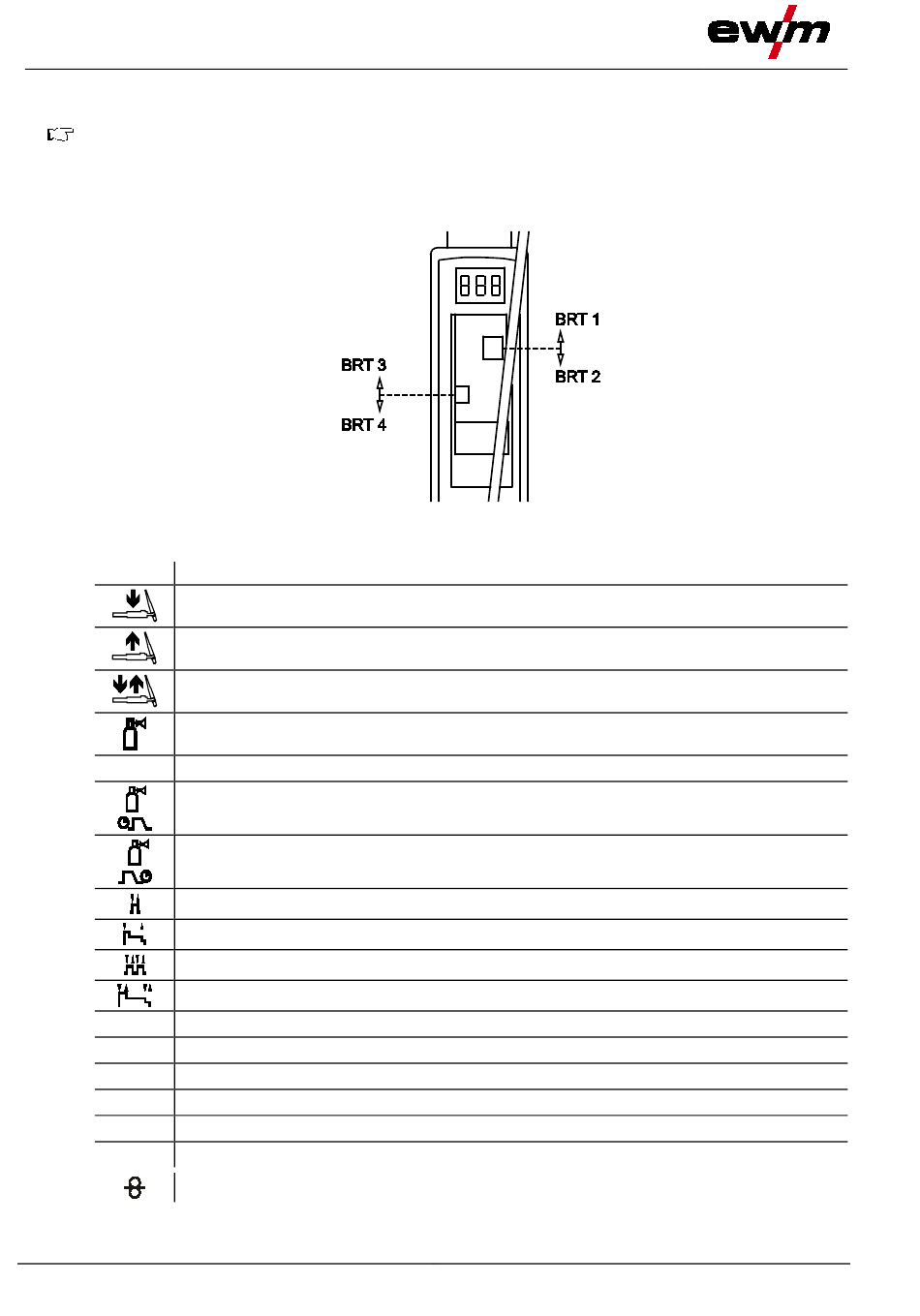

Die Betriebsart für Schweißstrom muss am Schweißgerät auf 4-Takt eingestellt werden. Der
Schweißstrom kann mit Brennertaster 3 und 4 (BRT 3 und BRT 4) stufenlos eingestellt werden.
Mit Brennertaster 2 (BRT 2) wird der Schweißstrom ein- bzw. ausgeschaltet.
Mit Brennertaster 1 (BRT 1) wird die Drahtförderung ein- bzw. ausgeschaltet. Die Bedienung kann
zwischen drei Betriebsarten gewählt werden (siehe folgende Funktionsabläufe).
5.8.4.1
Zeichenerklärung
Symbol
Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
Schweißleistung
I
Gasvorströmen
Gasnachströmen
2-Takt
2-Takt-Spezial
4-Takt
4-Takt-Spezial
Zeit
t
Startprogramm
P
START
Hauptprogramm
P
A
vermindertes Hauptprogramm
P
B
Endprogramm
P
END
Slope-Zeit von PSTART, auf PA
tS1
Drahtvorschubgerät
42
Abbildung 5-14
099-000118-EW500
24.11.2017
