Pos. Symbol
8
9
hotWire Anschluss Steuerleitung Heißdrahtstromquelle
10
11
X2
12
13
14
15
16
17
18
19
20
099-000118-EW500
24.11.2017

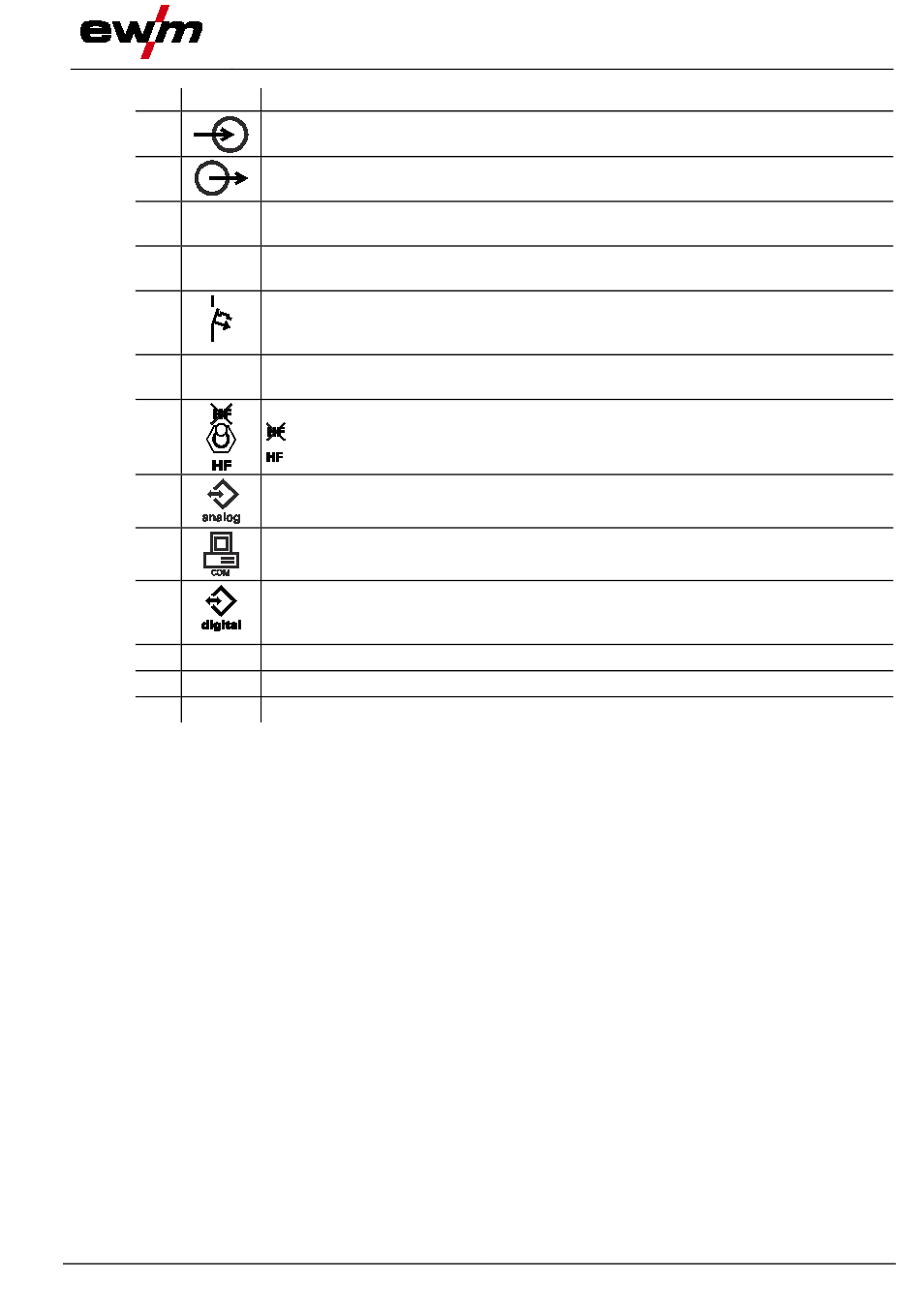

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Verbindung zur Heißdrahtstromquelle, 4-polig
Anschlussbuchse (28-polig)
Steuerleitung
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubantrieb.
Ausgelöste Sicherung durch Betätigen zurücksetzen
Netzanschluss Heißdrahtstromquelle
Spannungsversorgung für Heißdrahtstromquelle
Umschalter Zündungsarten > siehe Kapitel 5.9.11
=
Liftarc (Berührungszündung)
=
HF-Zündung
Automatisierungsschnittstelle 19-polig (analog)
> siehe Kapitel 5.14.1
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
Austrittsöffnung Kühlluft
Aufnahme Schutzgasflasche
Transportrollen, Bockrollen
Gerätesteuerung - Bedienelemente
19
