- Seite 1 Betriebsanleitung Schweißnahtreinigungsgeräte Powercleaner PRO SET 099-012149-EW500 Zusätzliche Systemdokumente beachten! 28.06.2013 Register now! For your benefit Jetzt Registrieren und Profitieren! www.ewm-group.com...
-
Seite 2: Allgemeine Hinweise
Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM HIGHTEC WELDING GmbH, Dr. Günter-Henle-Straße 8, D-56271 Mündersbach Das Urheberrecht an diesem Dokument verbleibt beim Hersteller. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Sicherheitshinweise ..........................5 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 5 Symbolerklärung ..........................6 Allgemein ............................7 Vorsichtsmaßnahmen ........................9 2.4.1 Persönliche Schutzausstattung ..................9 2.4.2 Vorbeugung vor Verbrühungen ..................9 2.4.3 Elektrolytische Lösung.................... - Seite 4 8 Technische Daten ..........................32 9 Zubehör ..............................33 Allgemeines Zubehör ........................33 Elektroden ............................ 33 Chemische Mittel .......................... 33 Reinigungsfilze ..........................34 Polierset ............................34 Beschriften ........................... 34 10 Anhang A ............................... 35 10.1 Übersicht EWM-Niederlassungen ....................35 099-012149-EW500 28.06.2013...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 6: Symbolerklärung
Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Betätigen Nicht Betätigen Drehen Schalten Gerät ausschalten Gerät einschalten ENTER ENTER (Menüeinstieg) ENTER NAVIGATION NAVIGATION (Navigieren im Menü) EXIT EXIT (Menü verlassen) Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen 099-012149-EW500... -
Seite 7: Allgemein
Sicherheitshinweise Allgemein Allgemein GEFAHR Keine unsachgemäßen Reparaturen und Modifikationen! Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundigen, befähigten Personen repariert bzw. modifiziert werden! Garantie erlischt bei unbefugten Eingriffen! • Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen! WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! - Seite 8 Sicherheitshinweise Allgemein VORSICHT Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG), sowie die dazugehörigen Einzelrichtlinien. • Insbesondere die Richtlinie (89/655/EWG) über die Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit. •...
-
Seite 9: Vorsichtsmaßnahmen
Sicherheitshinweise Vorsichtsmaßnahmen Vorsichtsmaßnahmen 2.4.1 Persönliche Schutzausstattung VORSICHT Verletzungsgefahr durch gefährliche Flüssigkeiten und hohen Geräuschpegel! Beim Gebrauch des Geräts ist die Benutzung der folgenden persönlichen Schutzeinrichtungen erforderlich: • Schutzhandschuhe • Schutzbrille • Gehörschutz bzw. Ohrenstöpsel • Chemiebeständige Kleidung und Schuhe 2.4.2 Vorbeugung vor Verbrühungen VORSICHT Verletzungsgefahr durch hohe Temperaturen! -
Seite 10: Transport Und Aufstellen
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Unfallgefahr durch unzulässigen Transport nicht kranbarer Geräte! Kranen und Aufhängen des Geräts ist nicht zulässig! Das Gerät kann herunterfallen und Personen verletzen! Griffe und Halterungen sind ausschließlich zum Transport per Hand geeignet! •... -
Seite 11: Umgebungsbedingungen
Sicherheitshinweise Transport und Aufstellen 2.5.1 Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. -
Seite 12: Bestimmungsgemäßer Gebrauch
Anlauffarben und Oberflächenkorrosionen. Hochglanzpolieren geeigneter Werkstoffe wie z. B. W 1.4430. Dauerhaftes Beschriften von Edelstahl mit Firmenlogo oder Zeichnungsinformationen. HINWEIS Das Gerät darf nicht auf Stahlsorten wie z. B. W 1.4016 verwendet werden. Im Zweifel Informationen bei ihrem EWM Fachhändler einholen oder einen Versuch auf einem Muster durchführen. 099-012149-EW500 28.06.2013... -
Seite 13: Mitgeltende Unterlagen
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 14: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Lieferumfang Gerätebeschreibung - Schnellübersicht Lieferumfang Position Anzahl Typ und Bezeichnung Artikelnummer EWM Powercleaner Pro Set 094-012149-00500 EWM Powercleaner Pro - System komplett einsatzbereit. EK1/PHP 094-012202-00000 Massekabel, komplett CN1/PCP 094-012198-00000 Griffstückhalter SK0/PCP 094-012204-00000 Schutzkragen TIS/PCP 094-012154-00000 Reinigungselektrode Wolfram, standard nur PC... -

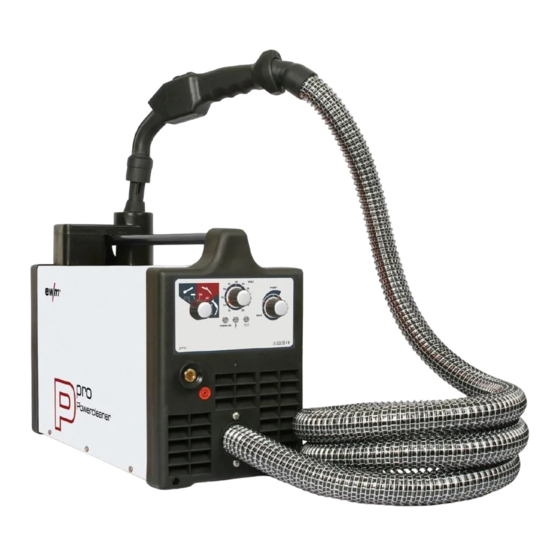

Seite 15: Frontansicht
Gerätebeschreibung - Schnellübersicht Frontansicht Frontansicht Abbildung 4-1 Pos. Symbol Beschreibung Parkbuchse für Griffstück bei Nichtverwendung Griffstückhalter und Montagehilfe für Reinigungsfilze Griffstück mit Schalter, "ON/OFF" Reinigungsprozess Transportgriff Gerätesteuerung siehe Kapitel „Gerätesteuerung - Bedienelemente“ Anschlussbuchse, Werkstückleitung Anschlussbuchse, Zubehör Eintrittsöffnung Kühlluft Schlauchpaket zum Griffstück 099-012149-EW500 28.06.2013... -
Seite 16: Rückansicht
Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 4-2 Pos. Symbol Beschreibung Verschlussdeckel Elektrolytbehälter Elektrolyteinfüllstutzen Hauptschalter, Gerät Ein/Aus Netzanschlusskabel Austrittsöffnung, Bearbeitungsdämpfe Austrittsöffnung Kühlluft 099-012149-EW500 28.06.2013... -
Seite 17: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Abbildung 4-3 Pos. Symbol Beschreibung Drehknopf, Betriebswahl • Linker Bereich - Schwarz/Weiß Beschriftung mit „MARKING KIT" (Option) • Mittlerer Bereich - DC Polieren • Mittlerer Bereich - AC Reinigen • Rechter Bereich - DC Polieren mit Griffstück mit Saugfunktion •... -
Seite 18: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •... -
Seite 19: Aufstellen
Aufbau und Funktion Aufstellen Aufstellen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! -
Seite 20: Gerätekühlung
Aufbau und Funktion Gerätekühlung Gerätekühlung Um eine optimale Einschaltdauer der Leistungsteile zu erreichen, achten Sie auf folgende Bedingungen: • Für eine ausreichende Durchlüftung am Arbeitsplatz sorgen. • Luftein- bzw. Austrittsöffnungen des Gerätes freilassen. • Metallteile, Staub oder sonstige Fremdkörper dürfen nicht in das Gerät eindringen. Elektrodenwechsel HINWEIS Das Gerät wird mit bereits installierter Elektrode ausgeliefert. -
Seite 21: Montage Des Reinigungsfilzes
Aufbau und Funktion Montage des Reinigungsfilzes Montage des Reinigungsfilzes Abbildung 5-3 Pos. Symbol Beschreibung Montagehilfe Teflon-Befestigungsring Reinigungsfilz Elektrode Montage der Reinigungsfilze “Standard” • Teflon-Befestigungsring in die Montagehilfe des Griffstückes einlegen. • Reinigungsfilz mit rotem Bereich nach oben auflegen. • Durch mittiges positionieren der Griffstückspitze auf dem Reinigungsfilz und nach unten drücken, den Reinigungsfilz mit dem Teflonring fixieren. -
Seite 22: Anschluss Des Markiergriffstücks
Aufbau und Funktion Montage des Markiergriffstücks (Option) 5.7.1 Anschluss des Markiergriffstücks Abbildung 5-5 Pos. Symbol Beschreibung Markiergriffstück Anschlusskabel, Zubehör Anschlussbuchse, Zubehör • Anschlusskabel in das Markiergriffstück und in die Anschlussbuchse am Gerät einstecken. 099-012149-EW500 28.06.2013... -
Seite 23: Reinigungselektrolyt Einfüllen
Aufbau und Funktion Reinigungselektrolyt einfüllen Reinigungselektrolyt einfüllen VORSICHT Verletzungsgefahr durch korrodierende Flüssigkeit! Das Reinigungselektrolyt wirkt korrodierend und kann die Haut verätzen und zu schweren Augenverletzungen führen! • Handschuhe und Schutzbrille tragen! • Sicherheitsdatenblatt beachten! • AB60: Korrodierende Lösung (R34). Saure Lösung für ausschließlich professionellen Gebrauch. Mit Reinigungsfilzen "Standard"... -
Seite 24: Reinigen
Aufbau und Funktion Reinigen 5.10 Reinigen VORSICHT Geräteschäden durch unsachgemäße Verwendung und Ausrüstung! Durch unsachgemäße Ausrüstung und Anwendung kann das Gerät beschädigt werden! • Der Filz muss stets mit Elektrolyt getränkt sein! • Filz bei abgenutztem oder verbranntem Zustand auswechseln! •... - Seite 25 Aufbau und Funktion Reinigen Abbildung 5-6 Pos. Symbol Beschreibung Griffstück mit Schalter, "ON/OFF" Reinigungsprozess Reinigungsfilz Werkstückleitung Werkstück • Am Griffstück mit "Schalter, ON/OFF Reinigungsprozess" einschalten. • Warten bis der Reinigungsfilz mit Elektrolyt getränkt ist. • Durch kräftiges Überstreichen die Schweißnaht reinigen. •...
-
Seite 26: Polieren
Aufbau und Funktion Polieren 5.11 Polieren Elektrolyt Filze Elektrode AB60 AB20 Standard Hart Soft Polierfilz Edelstahl Wolfram Graphit Bedienelement Aktion Ergebnis Drehknopf, Betriebswahl auf rechten Bereich - DC Polieren mit Griffstück mit Saugfunktion einstellen Drehknopf, Förderleistung Elektrolyt auf 3. oder 4. Stufe einstellen Drehknopf, Reinigungsspannung einstellen •... -
Seite 27: Beschriften / Markieren
Aufbau und Funktion Beschriften / Markieren 5.12 Beschriften / Markieren Das Gerät bietet zusätzlich eine Funktion, Edelstahl permanent zu beschriften. Es kann zwischen weißen und schwarzen Beschriftungen gewählt werden. Elektrolyt Filze Elektrode Beschriftung Erosion Standard Hart Soft Markieren Edelstahl Wolfram Graphit ... -
Seite 28: Wartung, Pflege Und Entsorgung
Wahlschalter, Befehlsgeräte, Not-Aus-Einrichtungen, Spannungsminderungseinrichtung, Melde- und Kontrollleuchten • Alle Bestandteile des Schweißnaht-Reinigungsgeräts auf Abnutzung prüfen und ggf. austauschen. • Nur Orginal EWM Ersatzteile verwenden. 6.2.3 Halbjährliche Wartung • Den Zustand der elektrischen Ausstattung kontrollieren und seine Zuverlässigkeit für den Zeitraum bis zur nächsten Kontrolle einschätzen. -
Seite 29: Wartungsarbeiten
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM HIGHTEC Welding GmbH Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2002/95/EG) entsprechen. -
Seite 30: Störungsbeseitigung
Störungsbeseitigung Allgemeine Hinweise Störungsbeseitigung Allgemeine Hinweise Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Fehlermeldungen (Stromquelle) Abbildung 7-1 Folgende Funktionsstörungen werden signalisiert: Pos. -
Seite 31: Luftblase Im Ventilkörper Entfernen
Störungsbeseitigung Luftblase im Ventilkörper entfernen Luftblase im Ventilkörper entfernen VORSICHT Verletzungsgefahr durch schädliche Dämpfe! Während der Reinigung der Schweißnähte können schädliche Dämpfe entstehen, die den Anwender und Dritte schädigen können! Die integrierte Absaugung für entstehende Dämpfe schaltet sich beim Einschalten des Gerätes automatisch ein. Die Dämpfe werden an der Geräterückseite ausgeleitet. -
Seite 32: Technische Daten
Technische Daten Luftblase im Ventilkörper entfernen Technische Daten HINWEIS Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Netzspannung 230 V Netzabsicherung 10 A Netzfrequenz 50/60 Hz Isolationsklasse / Schutzart IP 23 Leistungsaufnahme (max.) 1380 VA Ausgangsspannung (max.) 33 V AC/DC Ausgangsstrom (max.) 10 A... -
Seite 33: Zubehör
Zubehör Allgemeines Zubehör Zubehör VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Allgemeines Zubehör Bezeichnung... -
Seite 34: Reinigungsfilze
Zubehör Reinigungsfilze Reinigungsfilze Bezeichnung Artikelnummer FPKIT/PC Reinigungsfilze Standard, Set, 20-teilig 094-012163-00000 FP/PC 22MM Standard Reinigungsfilze,, VPE=10 Stück 094-012164-00000 TR/PC 22MM Arretierungsring f. Standardfilze, VPE=10 Stück 094-012165-00000 NFP/PC 11MM Standard Reinigungsfilze, schmal, VPE=10 Stück 094-012166-00000 TRN/PC 11MM Arretierungsring f. Standardfilze, schmal, VPE=10 094-012167-00000 Stück HC90/PC... -
Seite 35: Übersicht Ewm-Niederlassungen
Anhang A Übersicht EWM-Niederlassungen Anhang A 10.1 Übersicht EWM-Niederlassungen 099-012149-EW500 28.06.2013...
