Aufbau und Funktion
Aufstellen
5.5.3 Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen!
•
Dieses Gerät darf ausschließlich an dem für diese Stromquelle vorgesehenen Anschluss
an der Primärstromquelle (Tetrix-Serie) zum Heißdrahtschweißen angeschlossen werden.
•
Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
Pos. Symbol
1
2
•
Netzstecker des abgeschalteten Gerätes in die entsprechende Steckdose der WIG-Stromquelle
einstecken.
38
Beschreibung 0
Netzanschlusskabel
Verbindung zur WIG-Stromquelle für Heißdrahtanwendung
Netzanschluss Heißdrahtstromquelle
Spannungsversorgung für Heißdrahtstromquelle
GEFAHR

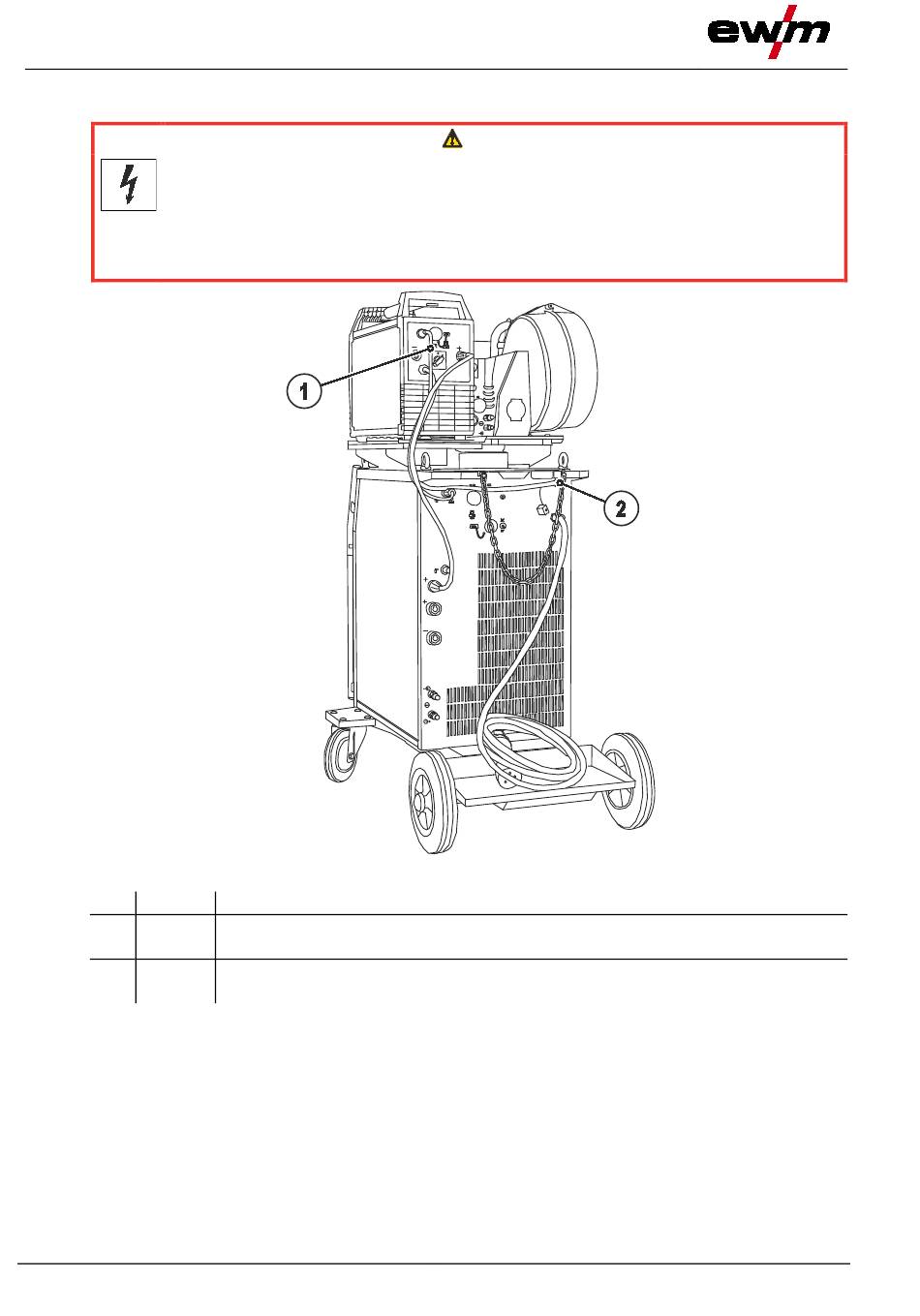

Abbildung 5-12
099-000118-EW500
