Pos. Symbol
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
099-000118-EW500
24.11.2017

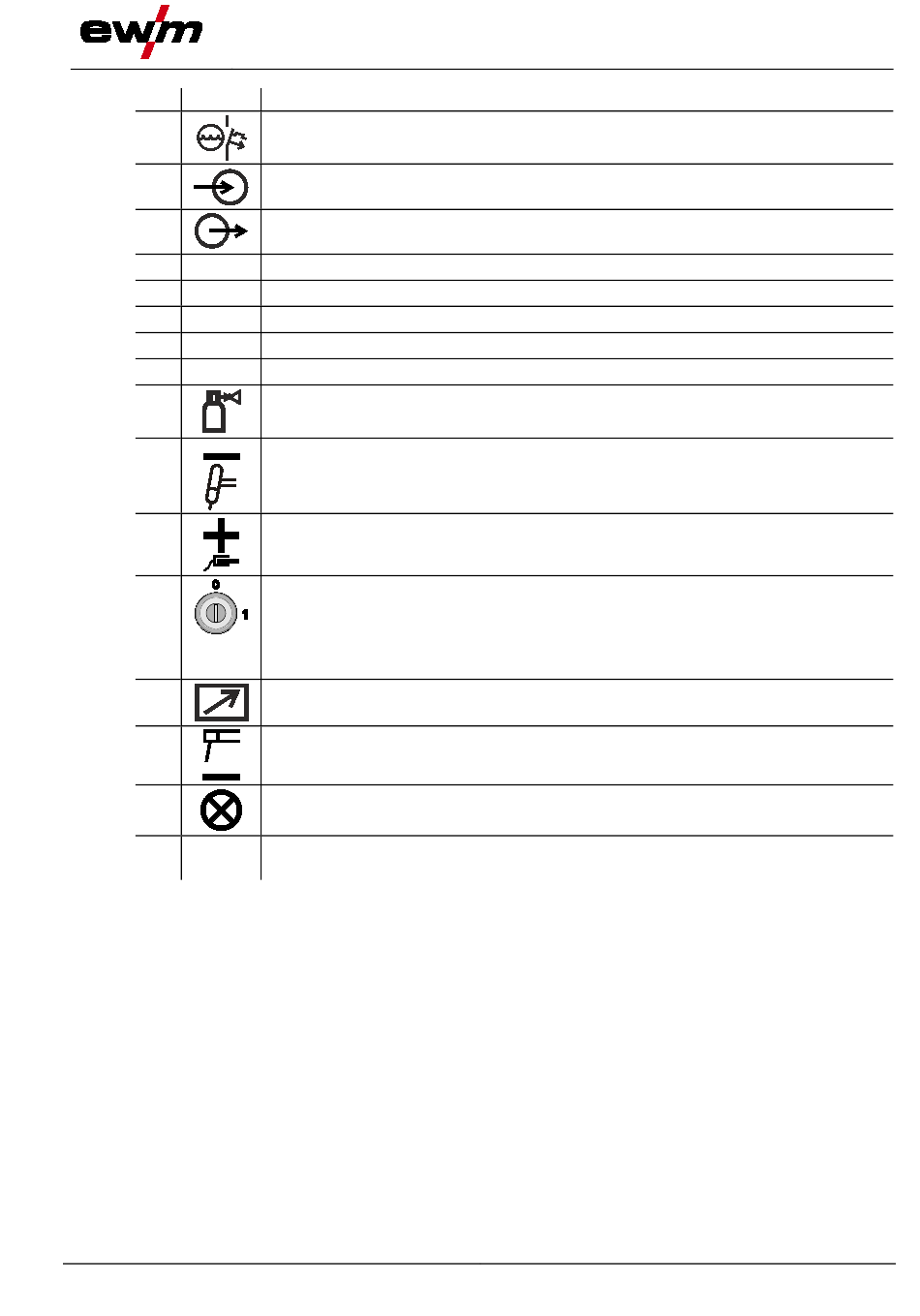

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportrollen, Lenkrollen
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.9.1.1
Eintrittsöffnung Kühlluft
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Schlüsselschalter zum Schutz gegen unbefugte Benutzung (Option zur
Nachrüstung)
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
> siehe Kapitel 5.17.
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Signalleuchte Betriebszustand
Leuchtet wenn das Gerät betriebsbereit ist.
Geräteträger für Systemkomponenten
ausschließlich Heißdraht-Ausführung
Frontansicht
17
