Aufbau und Funktion
Aufstellen
5.3
Aufstellen
Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im
Freien nach IP 23) aufgestellt und betrieben werden!
•
Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen.
•
Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein.
In einem Schweißsystem zum WIG-Kaltdrahtschweißen wird das Drahtvorschubgerät direkt auf
dem Gehäusedeckel der WIG-Stromquelle positioniert.
5.3.1

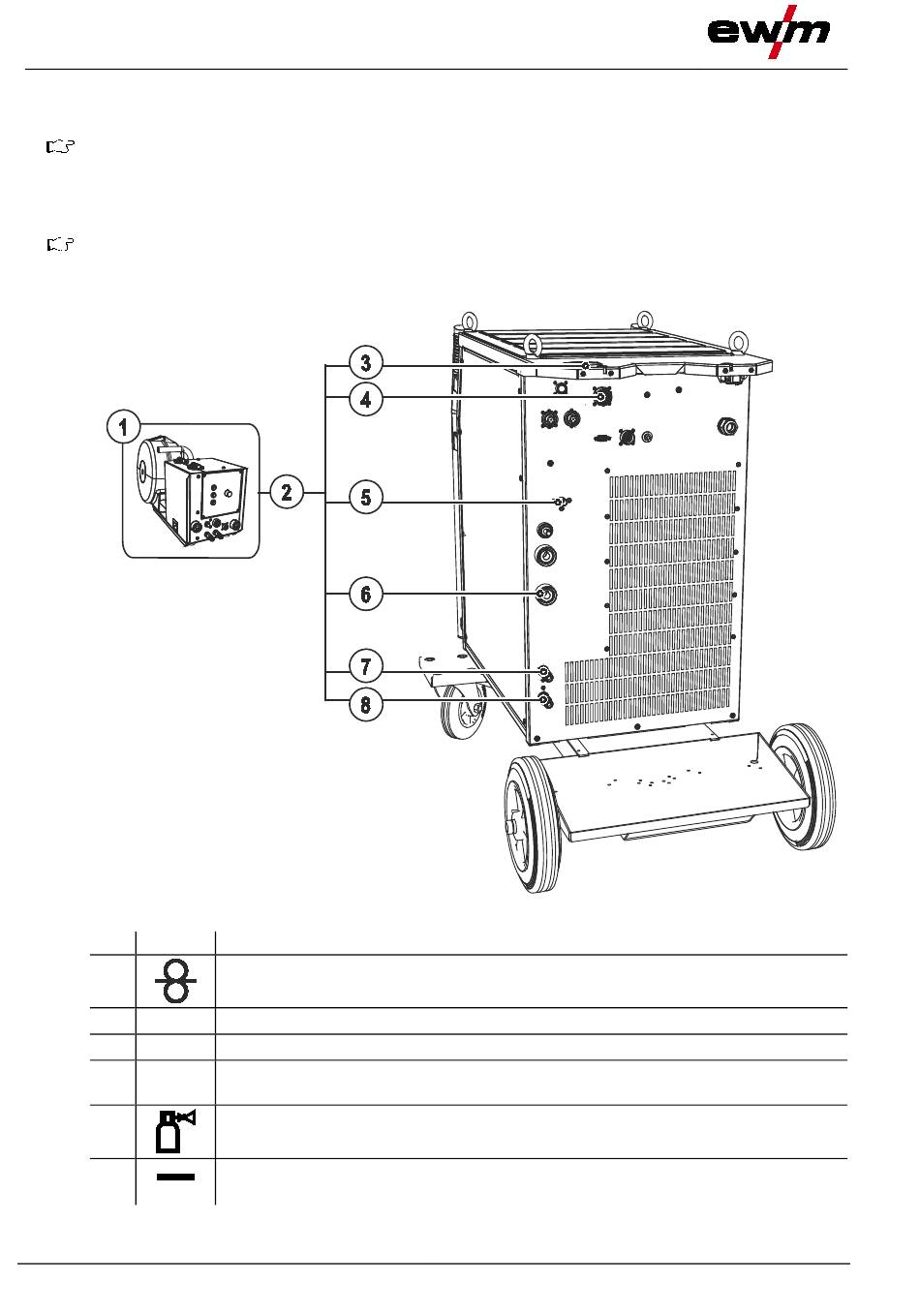

Anschluss Zwischenschlauchpaket
Pos. Symbol
1
2
3
4
X2
5
6
32
Beschreibung
0
Drahtvorschubgerät
Zwischenschlauchpaket
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse (28-polig)
Steuerleitung
Anschlussgewinde (G¼")
Schutzgas
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Abbildung 5-8
099-000118-EW500
24.11.2017
