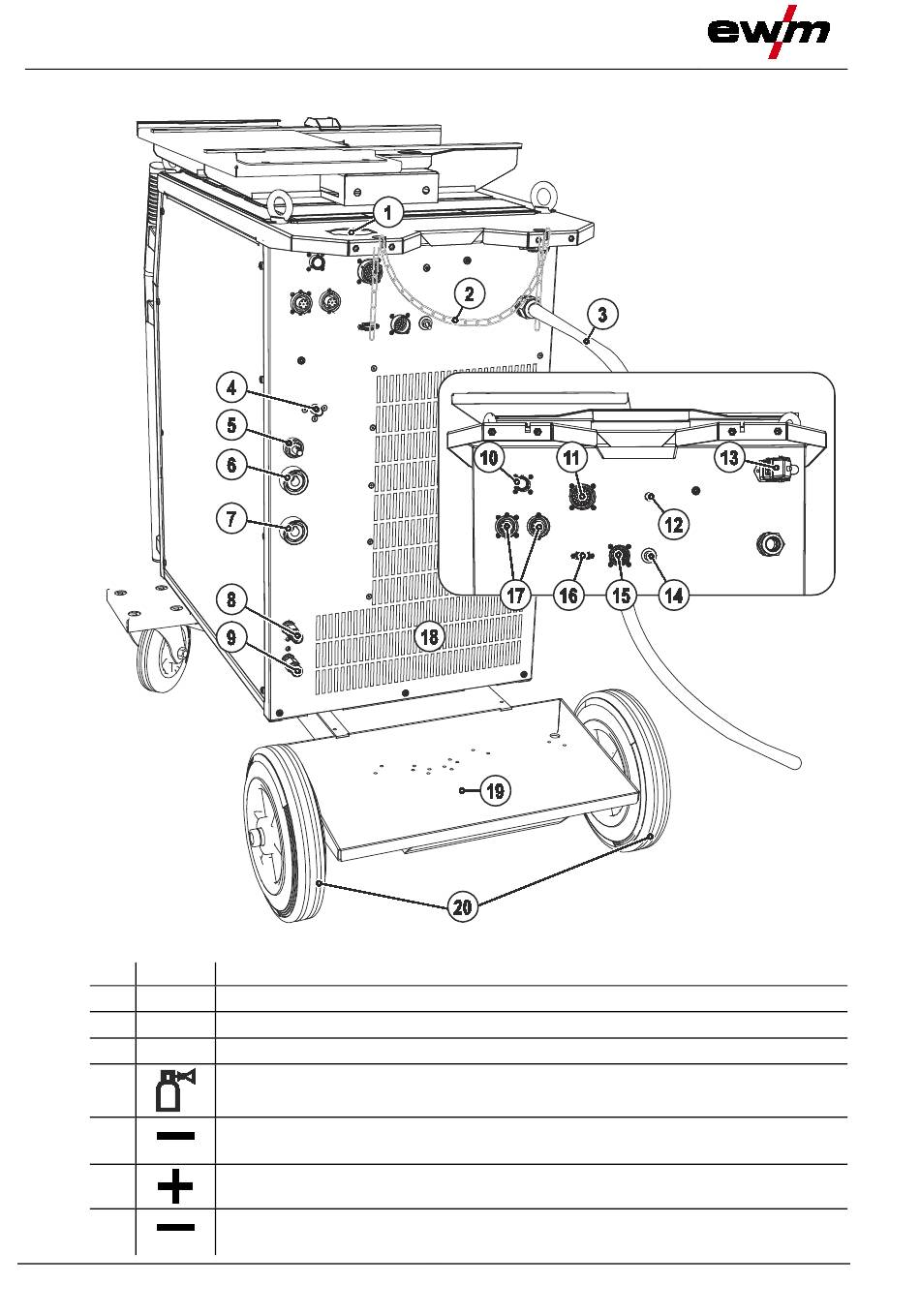

Gerätebeschreibung - Schnellübersicht
Rückansicht
4.2 Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
18
Beschreibung 0
Zugentlastung Zwischenschlauchpaket
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Netzanschlusskabel > siehe Kapitel 5.5.3
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Anschlussstecker (WIG-Heißdraht)
Schweißstrom, Potential minus
Anschlussbuchse, Schweißstrom „+"
Verbindung zur WIG-Stromquelle für Heißdrahtanwendung
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Abbildung 4-2
