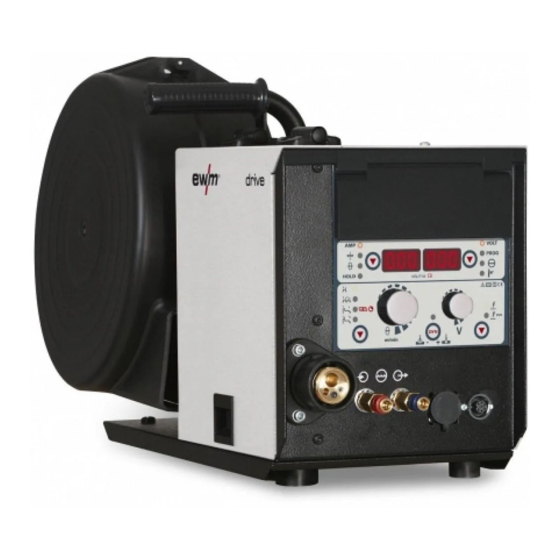

- Seite 1 Betriebsanleitung Drahtvorschubgerät Phoenix Concept drive 4L WE Zusätzliche Systemdokumente beachten! 099-005168-EW500 16.05.2011 Register now! For your benefit Jetzt Registrieren und Profitieren! www.ewm-group.com...
-
Seite 2: Allgemeine Hinweise
Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM HIGHTEC WELDING GmbH, Dr. Günter-Henle-Straße 8, D-56271 Mündersbach Das Urheberrecht an diesem Dokument verbleibt beim Hersteller. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Sicherheitshinweise..........................6 Hinweise zum Gebrauch dieser Betriebsanleitung................ 6 Symbolerklärung ..........................7 Allgemein ............................8 Transport und Aufstellen......................12 Umgebungsbedingungen......................13 2.5.1 Im Betrieb ........................13 2.5.2 Transport und Lagerung....................13 3 Bestimmungsgemäßer Gebrauch ...................... - Seite 4 Fernsteller / Anschlusskabel ......................46 Optionen............................46 10 Verschleißteile ............................47 10.1 Drahtvorschubrollen ........................47 10.1.1 Drahtvorschubrollen für Stahldrähte................47 10.1.2 Drahtvorschubrollen für Aluminiumdrähte ..............47 10.1.3 Drahtvorschubrollen für Fülldrähte ................47 10.1.4 Umrüstsets........................47 11 Anhang A...............................49 11.1 JOB-List............................49 12 Anhang B...............................50 12.1 Übersicht EWM-Niederlassungen....................50 099-005168-EW500 16.05.2011...
- Seite 5 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung 099-005168-EW500 16.05.2011...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 7: Symbolerklärung
Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Betätigen Nicht Betätigen Drehen Schalten Gerät ausschalten Gerät einschalten ENTER (Menüeinstieg) NAVIGATION (Navigieren im Menü) EXIT (Menü verlassen) Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen 099-005168-EW500 16.05.2011... -
Seite 8: Allgemein
Sicherheitshinweise Allgemein Allgemein GEFAHR Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, die elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten! (siehe Kap. Wartung und Prüfung) • Schweißleitungen vollständig abwickeln! •... - Seite 9 Sicherheitshinweise Allgemein WARNUNG Explosionsgefahr! Scheinbar harmlose Stoffe in geschlossenen Behältern können durch Erhitzung Überdruck aufbauen. • Behälter mit brennbaren oder explosiven Flüssigkeiten aus dem Arbeitsbereich entfernen! • Keine explosiven Flüssigkeiten, Stäube oder Gase durch das Schweißen oder Schneiden erhitzen! Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln!
- Seite 10 Sicherheitshinweise Allgemein VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Geräteschäden durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elektrische Einrichtungen beschädigt, Bauteile überhitzt und in der Folge Brände...
- Seite 11 Sicherheitshinweise Allgemein VORSICHT EMV-Geräteklassifizierung Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt (siehe technische Daten): Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird. Bei der Sicherstellung der elektromagnetischen Verträglichkeit für Klasse A Geräte kann es in diesen Bereichen zu Schwierigkeiten, sowohl aufgrund von leitungsgebundenen als auch von gestrahlten Störungen, kommen.
-
Seite 12: Transport Und Aufstellen
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •... -
Seite 13: Umgebungsbedingungen
Sicherheitshinweise Umgebungsbedingungen Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. VORSICHT Geräteschäden durch Verschmutzungen! Ungewöhnlich hohe Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen... -
Seite 14: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Anwendungsbereich Bestimmungsgemäßer Gebrauch Dieses Gerät wurde entsprechend dem aktuellen Stand der Technik und gültigen Regeln bzw. Normen hergestellt. Es ist ausschließlich im Sinne der bestimmungsgemäßen Verwendung zu betreiben. WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen hergestellt. -
Seite 15: Mitgeltende Unterlagen
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogenschweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 16: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht Abbildung 4-1 Pos. Symbol Beschreibung Transportgriff Drahtspulengehäuse Abdeckung der Drahtfördereinheit und Bedienelemente Schiebeverschluss, Verriegelung der Schutzklappe Gerätesteuerung siehe Kapitel „Gerätesteuerung - Bedienelemente“ Schweißbrennerzentralanschluss (Euro) Schweißstrom, Schutzgas und Brennertaster integriert Schnellverschlusskupplung (rot) Kühlmittelrücklauf Schnellverschlusskupplung (blau) Kühlmittelvorlauf Anschlussbuchse 19-polig (analog) -
Seite 17: Rückansicht
Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 4-2 Pos. Symbol Beschreibung Zugentlastung Zwischenschlauchpaket Anschlussbuchse 19-polig (analog) Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweißbrenner, etc.) Anschlussnippel G¼", Schutzgasanschluss Schnellverschlusskupplung, rot (Kühlmittelrücklauf) Schnellverschlusskupplung, blau (Kühlmittelvorlauf) Anschlussstecker, Schweißstrom „+“ Schweißstromanschluss Drahtvorschubgerät 099-005168-EW500 16.05.2011... -
Seite 18: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente HINWEIS Ausführliche Beschreibungen zur Schweißaufgabenanwahl und Arbeitspunkteinstellung, Funktionsabläufe und Betriebsarten finden sich in der Betriebsanleitung zum Schweißgerät! Concept 8 9 10 m/min Abbildung 4-3 099-005168-EW500 16.05.2011... - Seite 19 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung 8 9 10 Drehknopf, Drahtgeschwindigkeit Einstellung der Drahtgeschwindigkeit (Schweißleistung, Einknopfbedienung) 0,5 bis 4 m/min: In Stufen von 0,5 m/min m/min 4 bis 16 m/min: In Stufen von 1 m/min 16 bis 24 m/min: In Stufen von 2 m/min Drehknopf, Lichtbogenlängenkorrektur Korrektur der Lichtbogenlänge von -10 V bis +10 V.
-
Seite 20: Bedienelemente Im Gerät
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.3.1 Bedienelemente im Gerät Up / Down Abbildung 4-4 Pos. Symbol Beschreibung Umschalter "Standard oder Up-/Down-Betrieb" Up-/Down-Betrieb ist eingeschaltet. Up / Down (Schweißleistung stufenlos mit Wippe einstellbar) Standardbetrieb ist eingeschaltet. (Schweißleistung mit Gerätesteuerung oder Fernsteller einstellbar) Taste, Drahteinfädeln Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel. -
Seite 21: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise HINWEIS Zum Anschluss Dokumentationen weiterer Systemkomponenten beachten! WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! •... -
Seite 22: Aufstellen
Aufbau und Funktion Aufstellen VORSICHT Schäden durch unsachgemäßen Anschluss! Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle beschädigt werden! • Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender Anschlussbuchse einstecken und verriegeln. • Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkomponente entnehmen! •... -
Seite 23: Aufstellen Auf Unebenem Untergrund
Aufbau und Funktion Aufstellen 5.2.1 Aufstellen auf unebenem Untergrund WARNUNG Unfallgefahr durch unzulässigen Aufstellort! Die Geräte sind zum Betrieb in aufrechter Stellung konzipiert! Bei unsachgemäßer Aufstellung des Geräts und Einstellung der Drahtspulenaufnahme kann die Drahtspule aus dem Gerät fallen! • Gerätemontage nur durch ausgebildetes Fachpersonal! •... -
Seite 24: Schweißbrennerkühlung
Aufbau und Funktion Schweißbrennerkühlung Schweißbrennerkühlung 5.3.1 Allgemein VORSICHT Kühlmittelmischungen! Mischungen mit anderen Flüssigkeiten oder die Verwendung ungeeigneter Kühlmittel führt zu Sachschäden und zum Verlust der Herstellergarantie! • Ausschließlich die in dieser Anleitung beschriebenen Kühlmittel (Übersicht Kühlmittel) verwenden. • Unterschiedliche Kühlmittel nicht mischen. •... -
Seite 25: Anschluss Zwischenschlauchpaket
Aufbau und Funktion Anschluss Zwischenschlauchpaket Anschluss Zwischenschlauchpaket Abbildung 5-2 Pos. Symbol Beschreibung Stromquelle Zusätzliche Systemdokumente beachten! Zwischenschlauchpaket Anschlussbuchse 19-polig (analog) Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweißbrenner, etc.) Anschlussnippel G¼", Schutzgasanschluss Schnellverschlusskupplung, rot (Kühlmittelrücklauf) Anschlussstecker, Schweißstrom „+“ Schweißstromanschluss Drahtvorschubgerät Schnellverschlusskupplung, blau (Kühlmittelvorlauf) Zugentlastung Zwischenschlauchpaket •... -
Seite 26: Schutzgasversorgung
Aufbau und Funktion Schutzgasversorgung Schutzgasversorgung HINWEIS Standardmäßig wird an jedes Drahtvorschubgerät eine Gasstaudüse für einen Gasdurchfluss von 0 - 16 l/min montiert. Für Anwendungen bei denen eine größere Gasdurchflussmenge benötigt wird (z. B. Aluminium) sollte eine Gasstaudüse von 0 - 25 l/min (siehe Zubehör) eingebaut werden. 5.5.1 Gastest •... -
Seite 27: Mig/Mag-Schweißen
Aufbau und Funktion MIG/MAG-Schweißen MIG/MAG-Schweißen 5.6.1 Anschluss Schweißbrenner VORSICHT Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen! Bei nicht angeschlossenen Kühlmittelleitungen oder der Verwendung eines gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können Geräteschäden auftreten. • Alle Kühlmittelleitungen ordnungsgemäß anschließen! • Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer Schlauchbrücke herstellen (siehe Kapitel „Zubehör“). - Seite 28 Aufbau und Funktion MIG/MAG-Schweißen Abbildung 5-3 Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket Schweißbrennerzentralanschluss (Euro) Schweißstrom, Schutzgas und Brennertaster integriert Anschlussbuchse 19-polig (analog) Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweißbrenner, etc.) Schnellverschlusskupplung (blau) Kühlmittelvorlauf Schnellverschlusskupplung (rot) Kühlmittelrücklauf • Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter verschrauben.
-
Seite 29: Einstellung Spulenbremse
Aufbau und Funktion MIG/MAG-Schweißen 5.6.2 Einstellung Spulenbremse Abbildung 5-4 Pos. Symbol Beschreibung Innensechskantschraube Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse • Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen. HINWEIS Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft aber im Betrieb nicht blockiert. -
Seite 30: Drahtvorschubrollen Wechseln
Aufbau und Funktion MIG/MAG-Schweißen 5.6.4 Drahtvorschubrollen wechseln HINWEIS Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen. • Anhand der Rollenbeschriftung prüfen, ob die Rollen zum Drahtdurchmesser passen. Ggf. wenden oder wechseln! • Für Stahldrähte und andere harte Drähte, Rollen mit V-Nut verwenden, •... -
Seite 31: Drahtelektrode Einfädeln
Aufbau und Funktion MIG/MAG-Schweißen 5.6.5 Drahtelektrode einfädeln VORSICHT Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht! Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten und Körperteile sowie Gesicht und Auge verletzen! • Schweißbrenner nie auf den eigenen Körper oder andere Personen richten! Verletzungsgefahr durch bewegliche Bauteile! Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare, Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen... -
Seite 32: Mig/Mag-Standardbrenner
Aufbau und Funktion MIG/MAG-Schweißen • Brennerschlauchpaket gestreckt auslegen. • Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch hoch). • Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinführungsnippel über die Rillen der Antriebsrollen und durch das Führungsrohr in das Kapillarrohr bzw. Teflonseele mit Führungsrohr einführen. -
Seite 33: Schweißaufgabenanwahl
Aufbau und Funktion MIG/MAG-Schweißen 5.6.9 Schweißaufgabenanwahl HINWEIS Die Schweißaufgabenanwahl ist ein Zusammenspiel der Steuerungen von Schweißgerät und Drahtvorschubgerät. Nachdem die Grundeinstellung am Schweißgerät vorgenommen wurde, können Arbeitspunkt und weitere Parameter am Drahtvorschubgerät eingestellt werden. JOB- LIST m/min 8 9 10 m /m in D YN m/min... - Seite 34 Aufbau und Funktion MIG/MAG-Schweißen Bedienelement Aktion Ergebnis Material Anwahl JOB-List Material Wire (Signalleuchte leuchtet) Wire JOB- LIST JOB-Nummer einstellen. 3 s warten, bis die Einstellung übernommen wird. m/min Umschalter, Betriebsart 2-Takt-Betrieb Anwahl 2-Takt, 2-Takt-Spezial, MIG-Punkten über die Schweißgerätesteuerung. 4-Takt-Betrieb Anwahl 4-Takt und 4-Takt-Spezial über die Schweißgerätesteuerung.
-
Seite 35: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.7.1 Anschluss Schweißbrenner Abbildung 5-9 Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket Schweißbrennerzentralanschluss (Euro) Schweißstrom, Schutzgas und Brennertaster integriert Anschlussbuchse 19-polig (analog) Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweißbrenner, etc.) Schnellverschlusskupplung (blau) Kühlmittelvorlauf Schnellverschlusskupplung (rot) Kühlmittelrücklauf Anschlussbuchse, Schweißstrom „-“ •... -
Seite 36: Schweißaufgabenanwahl
Aufbau und Funktion WIG-Schweißen 5.7.2 Schweißaufgabenanwahl HINWEIS Die Schweißaufgabenanwahl ist ein Zusammenspiel der Steuerungen von Schweißgerät und Drahtvorschubgerät. Nachdem die Grundeinstellung am Schweißgerät vorgenommen wurde, können Arbeitspunkt und weitere Parameter am Drahtvorschubgerät eingestellt werden. JOB- LIST m /m in 8 9 10 1 ,5 m /m in Abbildung 5-10... -
Seite 37: Wig-Lichtbogenzündung
Aufbau und Funktion WIG-Schweißen 5.7.3 WIG-Lichtbogenzündung 5.7.3.1 Liftarc-Zündung Abbildung 5-11 Der Lichtbogen wird mit Werkstückberührung gezündet: a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und Brennertaster betätigen (Liftarcstrom fließt, unabhängig vom eingestellten Hauptstrom) b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Abstand bestehen. -
Seite 38: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Verletzungsgefahr durch elektrischen Schlag! Reinigungsarbeiten an Geräten, die nicht vom Netz getrennt sind, können zu erheblichen Verletzungen führen! • Das Gerät zuverlässig vom Netz trennen. • Netzstecker ziehen! • 4 Minuten warten, bis Kondensatoren entladen sind! Allgemein Dieses Gerät ist unter den angegebenen Umgebungsbedingungen und den normalen Arbeitsbedingungen weitgehend wartungsfrei und benötigt ein Minimum an Pflege. -
Seite 39: Wartungsarbeiten
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM HIGHTEC Welding GmbH Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2002/95/EG) entsprechen. -
Seite 40: Störungsbeseitigung
Störungsbeseitigung Checkliste für den Kunden Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste für den Kunden Legende : Fehler / Ursache : Abhilfe... -
Seite 41: Fehlermeldungen (Stromquelle)
Störungsbeseitigung Fehlermeldungen (Stromquelle) Fehlermeldungen (Stromquelle) Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. HINWEIS Ein Schweißgerätefehler wird durch einen Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. -
Seite 42: Jobs (Schweißaufgaben) Auf Werkseinstellung Zurücksetzen
Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen HINWEIS Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! 7.3.1 Einzelnen JOB zurücksetzen JOB- JOB- LIST LIST m /m in Abbildung 7-1 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. -
Seite 43: Alle Jobs Zurücksetzen
Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen 7.3.2 Alle JOBs zurücksetzen JOB- JOB- LIST LIST m /m in Abbildung 7-2 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. Das Menü wird, wenn keine Änderungen vorgenommen werden, nach 3 Sekunden beendet. -
Seite 44: Schweißparameterabgleich
Störungsbeseitigung Schweißparameterabgleich Schweißparameterabgleich Bei Unterschieden zwischen den am Drahtvorschubgerät / Fernsteller eingestellten und den am Schweißgerät angezeigten Schweißparametern können diese mit dieser Funktion einfach abgeglichen werden. DY N DY N DY N DY N DY N DY N 8 9 10 8 9 10 8 9 10 8 9 10... -
Seite 45: Technische Daten
Technische Daten Phoenix Concept drive 4L Technische Daten HINWEIS Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Phoenix Concept drive 4L Versorgungsspannung 42 VAC maximaler Schweißstrom bei 60 % ED 550 A Drahtvorschubgeschwindigkeit 0,5 m/min bis 24 m/min Rollenbestückung ab Werk 1,0 mm + 1,2 mm (für Stahldraht) Antrieb... -
Seite 46: Zubehör
Zubehör Allgemeines Zubehör Zubehör HINWEIS Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Allgemeines Zubehör Bezeichnung Artikelnummer AK300 Adapter für Korbspule K300 094-001803-00001 HOSE BRIDGE Schlauch Bruecke 092-007843-00000 Fernsteller / Anschlusskabel Bezeichnung Artikelnummer R10 19POL Fernsteller 090-008087-00502 RG10 19POL 5M... -
Seite 47: Verschleißteile
Verschleißteile Drahtvorschubrollen Verschleißteile 10.1 Drahtvorschubrollen 10.1.1 Drahtvorschubrollen für Stahldrähte Bezeichnung Artikelnummer FE 2DR4R 0,6+0,8 Antriebsrollen, 37mm, Stahl 092-000839-00000 FE 2DR4R 0,8+1,0 Antriebsrollen, 37mm, Stahl 092-000840-00000 FE 2DR4R 0,9+1,2 Antriebsrollen, 37mm, Stahl 092-000841-00000 FE 2DR4R 1,0+1,2 Antriebsrollen, 37mm, Stahl 092-000842-00000 FE 2DR4R 1,2+1,6 Antriebsrollen, 37mm, Stahl 092-000843-00000 FE/AL 2GR4R SF... - Seite 48 Verschleißteile Drahtvorschubrollen Abbildung 10-1 099-005168-EW500 16.05.2011...
-
Seite 49: Job-List
Anhang A JOB-List Anhang A 11.1 JOB-List 094-015723-00500 Wire Material Job-Nr. CO 100 / C1 SG2/3 G3/4 Si1 Ar80-90 / M2 Abbildung 11-1 099-005168-EW500 16.05.2011... -
