5.13.7.8 WIG-Potibrenneranschluss konfigurieren
Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten!
Arbeiten am offenen Gerät können zu Verletzungen mit Todesfolge führen!
Während des Betriebs werden im Gerät Kondensatoren mit elektrischer Spannung
aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des
Netzsteckers an.
1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Mindestens 4 Minuten warten, bis die Kondensatoren entladen sind!
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von
sachkundigen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung
während des Betriebes" durchgeführt werden!
Beim Anschluss eines Poti-Brenners muss im Inneren des Schweißgerätes auf der Platine T320/1
der Jumper JP27 gezogen werden.
Konfiguration Schweißbrenner
Vorbereitet für WIG-Standard- bzw. Up-/Down-Brenner (ab Werk)
Vorbereitet für Poti-Brenner
Für diesen Brennertyp muss das Schweißgerät auf Schweißbrennermodus 3 eingestellt
werden > siehe Kapitel 5.13.7.2.
88
GEFAHR
WARNUNG

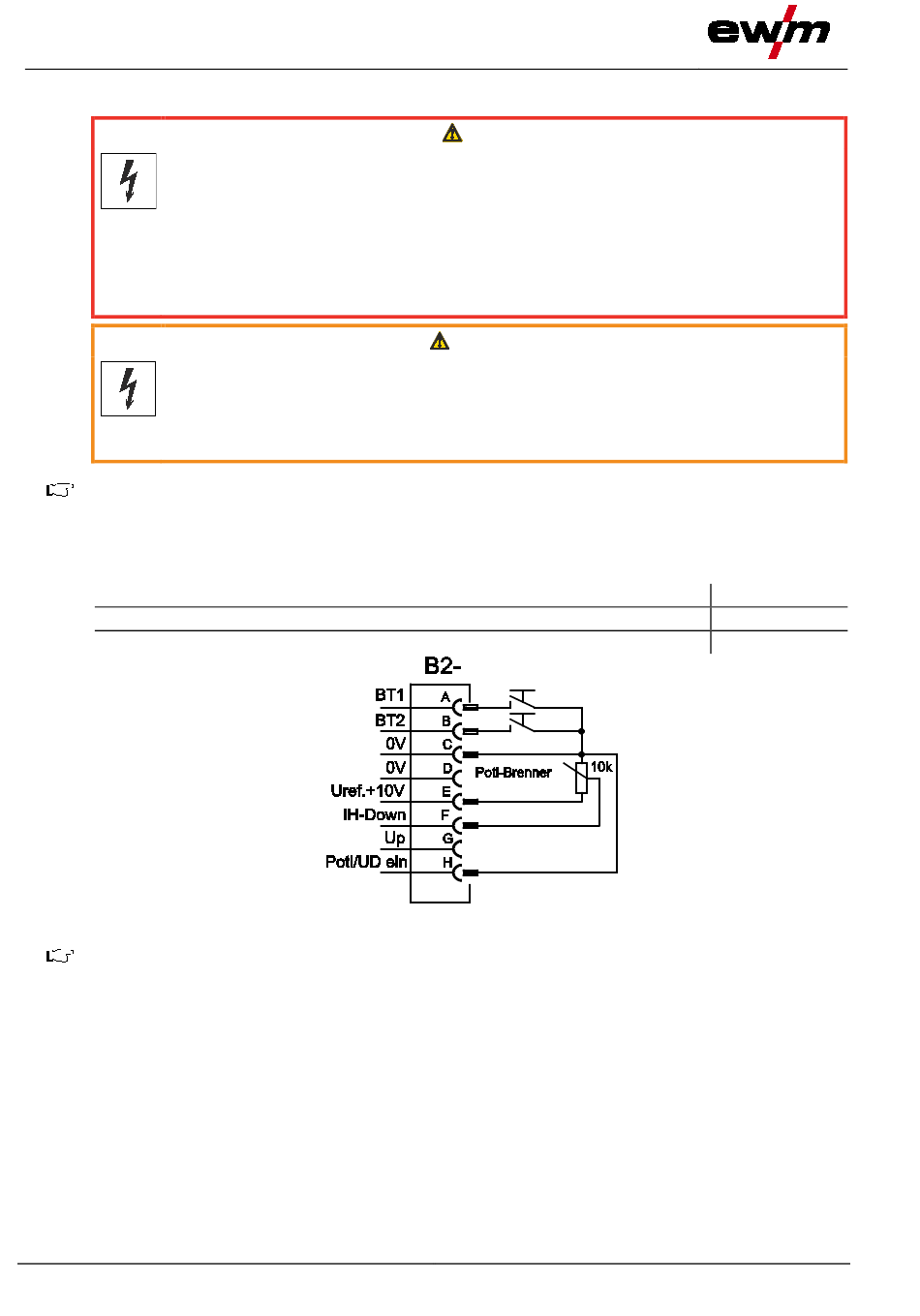

Abbildung 5-75
Einstellung
JP27
JP27
099-000118-EW500
24.11.2017
