5.2.5

MIG/MAG-Sonderbrenner

5.2.5.1

Umschaltung zwischen Push/Pull- und Zwischenantrieb

Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi-
gen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
• Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Gefahren durch nicht durchgeführte Prüfung nach dem Umbau!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und
Prüfung während des Betriebes" durchgeführt werden!
• Prüfung nach IEC / DIN EN 60974-4 durchführen!
Die Stecker befinden sich direkt auf der Platine M3.7X.
Stecker
auf X24
auf X23
5.2.6 Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.3 WIG-Schweißen

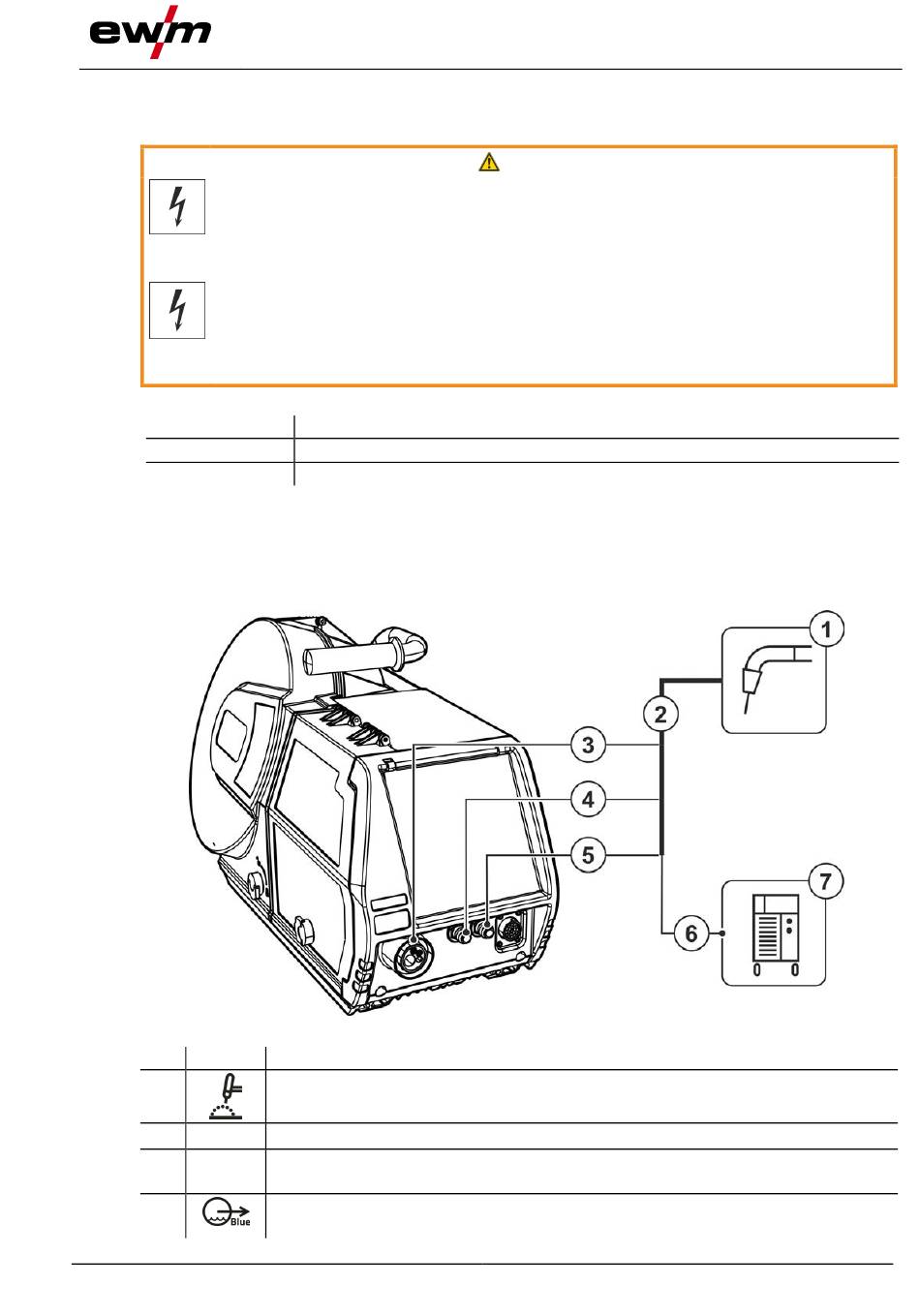

5.3.1 Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
099-005628-EW500
19.10.2021
Funktion
Betrieb mit Push/Pull-Schweißbrenner (ab Werk)
Betrieb mit Zwischenantrieb
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
WARNUNG
Abbildung 5-18
Aufbau und Funktion
WIG-Schweißen
35
