Verkabelung mehrerer Systeme

SJ10-Systeme können als Erweiterungseinheit zusätzlich an ein SR10 (SAS)-RAID-System
angeschlossen werden. Bis zu 5 Systeme (einschließlich RAID-System) lassen sich über SAS-
Patchkabel miteinander verbinden. Abbildung  zeigt eine typische Konfiguration mit zwei
Erweiterungseinheiten. Bei weiterem Ausbau bis zur entsprechenden Höchstanzahl sind die weiteren
Einheiten entsprechend anzuschließen.
Erweiterungseinheit
Erweiterungseinheit
RAID-System
Hostserver

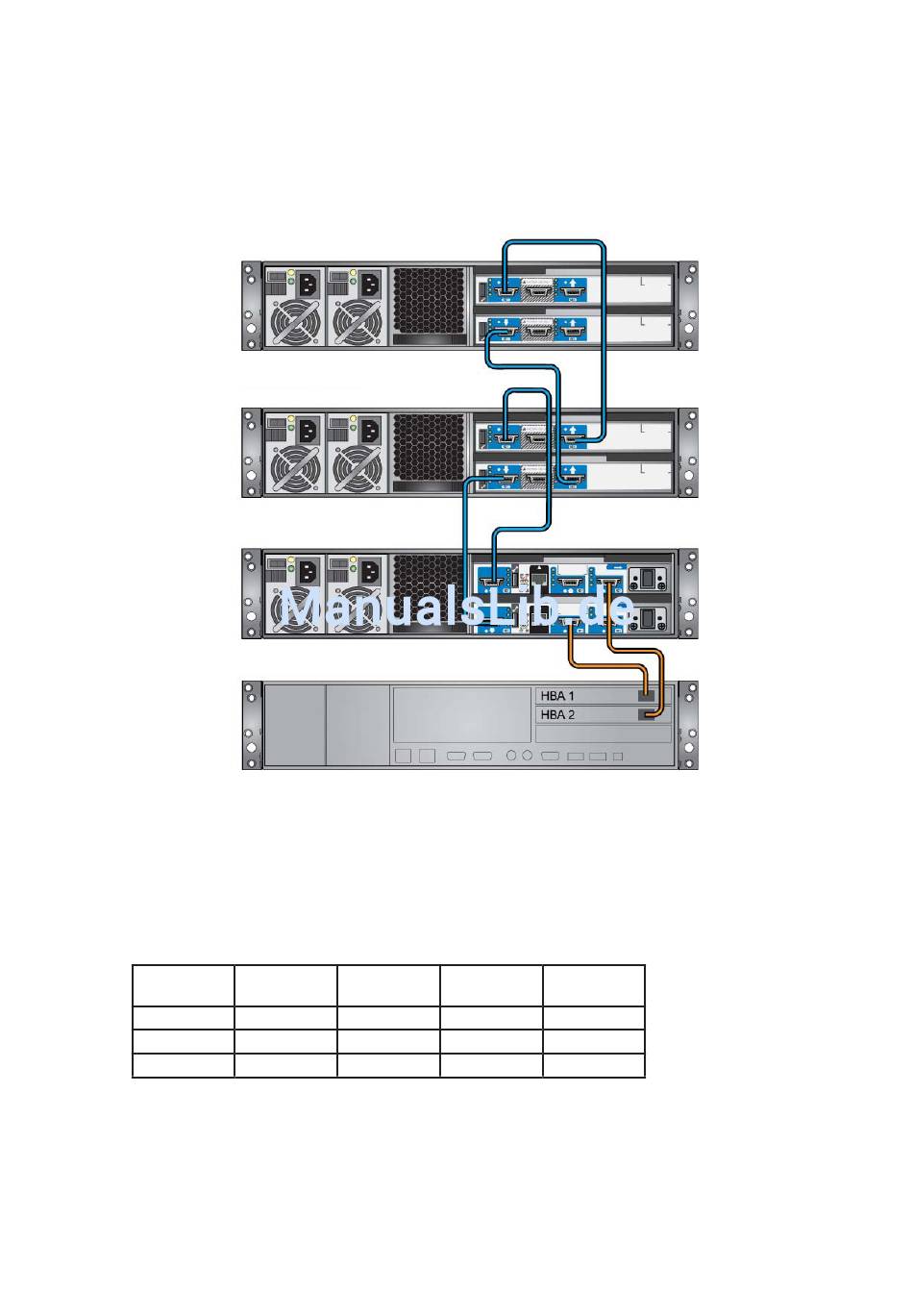

Abbildung 32. SR1202 (SAS)-System mit Erweiterungseinheiten
Anordnung der Laufwerksschächte
Jedes Gehäuse hat 1 Laufwerksschächte. In Tabelle 7 ist die Nummerierung der Schächte dargestellt.
Laufwerke sind von links nach rechts und von oben nach unten nummeriert.
Tabelle 7. Anordnung der Laufwerksschächte: Vorderseite der Haupteinheit
Spalte / 1/#
Zeile
#/1 Laufwerk 1
#/2 Laufwerk 5
#/3 Laufwerk 9

Starten der Laufwerke

Wenn zwei Netzteile aktiv sind, starten die Laufwerke sofort nach dem Einschalten des Systems.
Verriegelung der Sicherheitsschlösser
Die Hebel der Laufwerksmodule sind mit Sicherheitsschlössern ausgestattet. Die Schlösser sind
durch eine kleine Öffnung im Hebel zugänglich.
Bei Auslieferung des Systems sind alle Laufwerksmodule verriegelt.
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch
2/# 3/#
Laufwerk 2 Laufwerk 3
Laufwerk 6 Laufwerk 7
Laufwerk 10 Laufwerk 11
4/#
Laufwerk 4
Laufwerk 8
Laufwerk 12
7
