StorView -Management-Modul
®
Das SR10 (SAS)-RAID-Controller-Modul ist mit einem StorView -Management-Modul (SMM)
®
ausgestattet. Dieser Hochleistungsprozessor kann über den RJ45-Anschluss auf der Rückseite des
SR10 (SAS)-RAID-Controller-Moduls an 10/100Base-T-Ethernet-Netzwerke angeschlossen werden.
Über diese Out-of-Band-Ethernetschnittstelle kann der RAID-Controller verwaltet werden.
Die auf dem SMM installierte StorView -Storage-Management-Software bietet eine Weboberfläche,
®
mit der die SR10 (SAS)-RAID-Speicherlösung konfiguriert, verwaltet und überwacht werden
kann.

Akkumodul

Das SR10 (SAS)-RAID-Controller-Modul ist mit einem wechselbaren Akkumodul ausgestattet
(siehe Abbildung 17). Im Akkumodul befinden sich wechselbare Lithium-Ionen-Akkus (siehe
Abbildung 19). Wenn die Hauptstromversorgung ausfällt, erhalten die Akkus die Stromversorgung
des Cache-Speichers aufrecht. Die Zeitdauer, die auf diese Weise überbrückt werden kann, wird in
der Weboberfläche angezeigt. Sie hängt von der Größe des Cache-Speichers ab.
Hinweise zum Wechseln von Akkus finden sie im Abschnitt „Akkumodul" auf Seite 59.

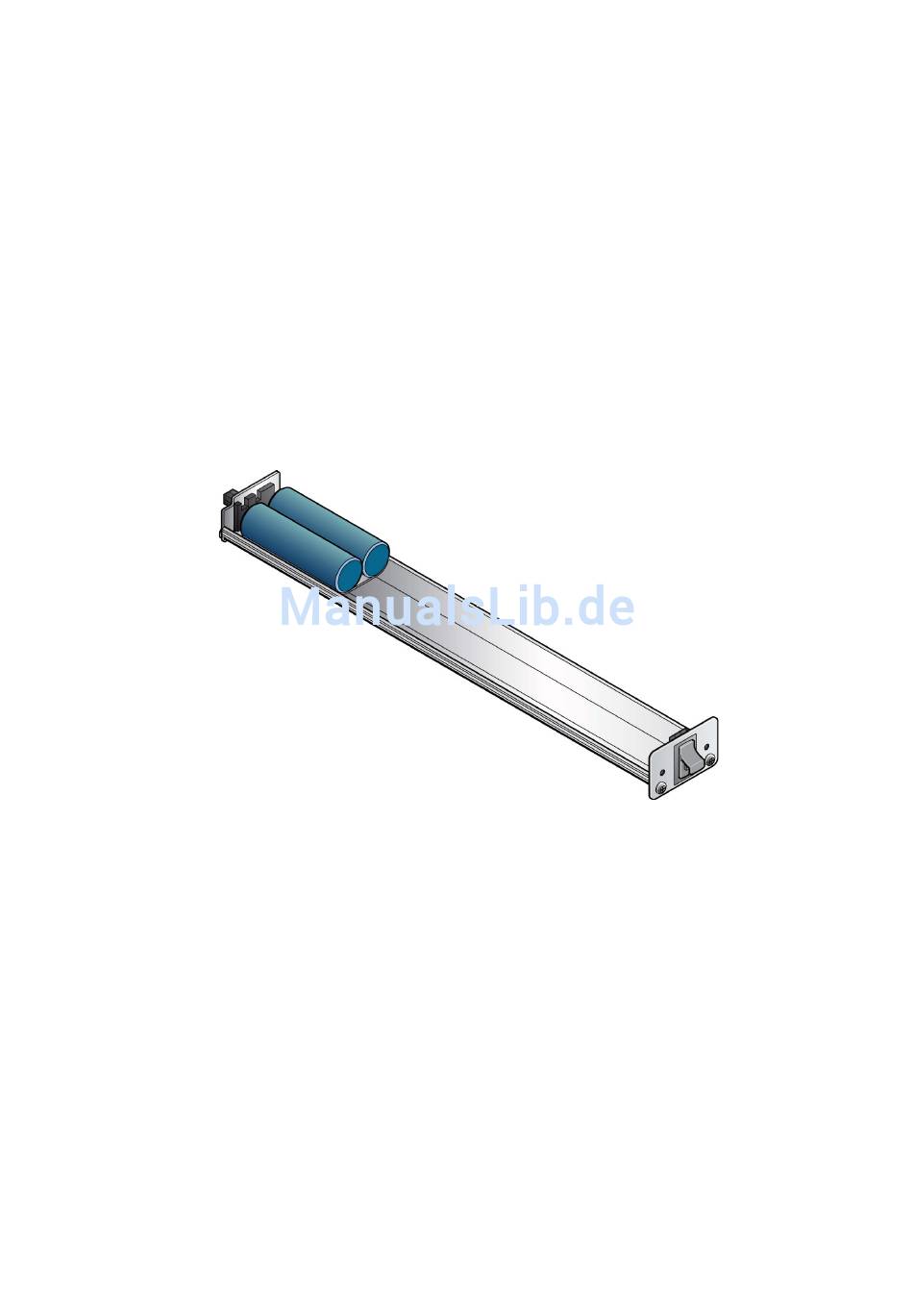

Abbildung 19. Akkumodul
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch
