Schienenkit für Rackmontage
Für den Einbau des Systems in 19-Zoll-Racks ist ein Schienenkit erhältlich (siehe Abbildung 6).
Die Schienen sind so konstruiert, dass sie das Maximalgewicht des Systems tragen können. Wenn
mehrere SR10 (SAS)-Gehäuse in ein Rack eingebaut werden, wird mit den Schienen maximale
Platzausnutzung erreicht. Wenn anderes Montagematerial verwendet wird, wird der Platz im Rack
möglicherweise nicht optimal ausgenutzt. Zum Schienenkit gehört außerdem eine Haltevorrichtung,
die Stöße und Vibrationen abfedert.
Passende Schienen für Ihr Rack erhalten Sie von Ihrem Händler.
Lieferumfang
•
Schienenkit für Rackmontage
Schienen montieren
Montagezeichnungen werden mit dem Schienenkit geliefert.
Haupteinheit im Rack montieren
Lieferumfang
•
Gehäuse (komplett installiert mit Backplane, Status-LEDs an der Vorderseite und allen
Modulen).
•
Schrauben
Vorgehensweise
1. Montieren Sie das Schienenkit mit Hilfe der mitgelieferten Montagezeichnungen.
. Prüfen Sie die Haupteinheit auf eventuelle Schäden.
. Schieben Sie die Haupteinheit auf die Schienen, bis die vorderen Montageflansche einrasten.
Achten Sie darauf, dass das Gehäuse mittig sitzt.
4. Achten Sie auf die richtige Ausrichtung der Haupteinheit. Die Status-LEDs der Haupteinheit
müssen sich vorn links befinden.
5. Ziehen Sie am linken und rechten Montageflansch jeweils die zwei vorgesehenen Schrauben
fest.
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch

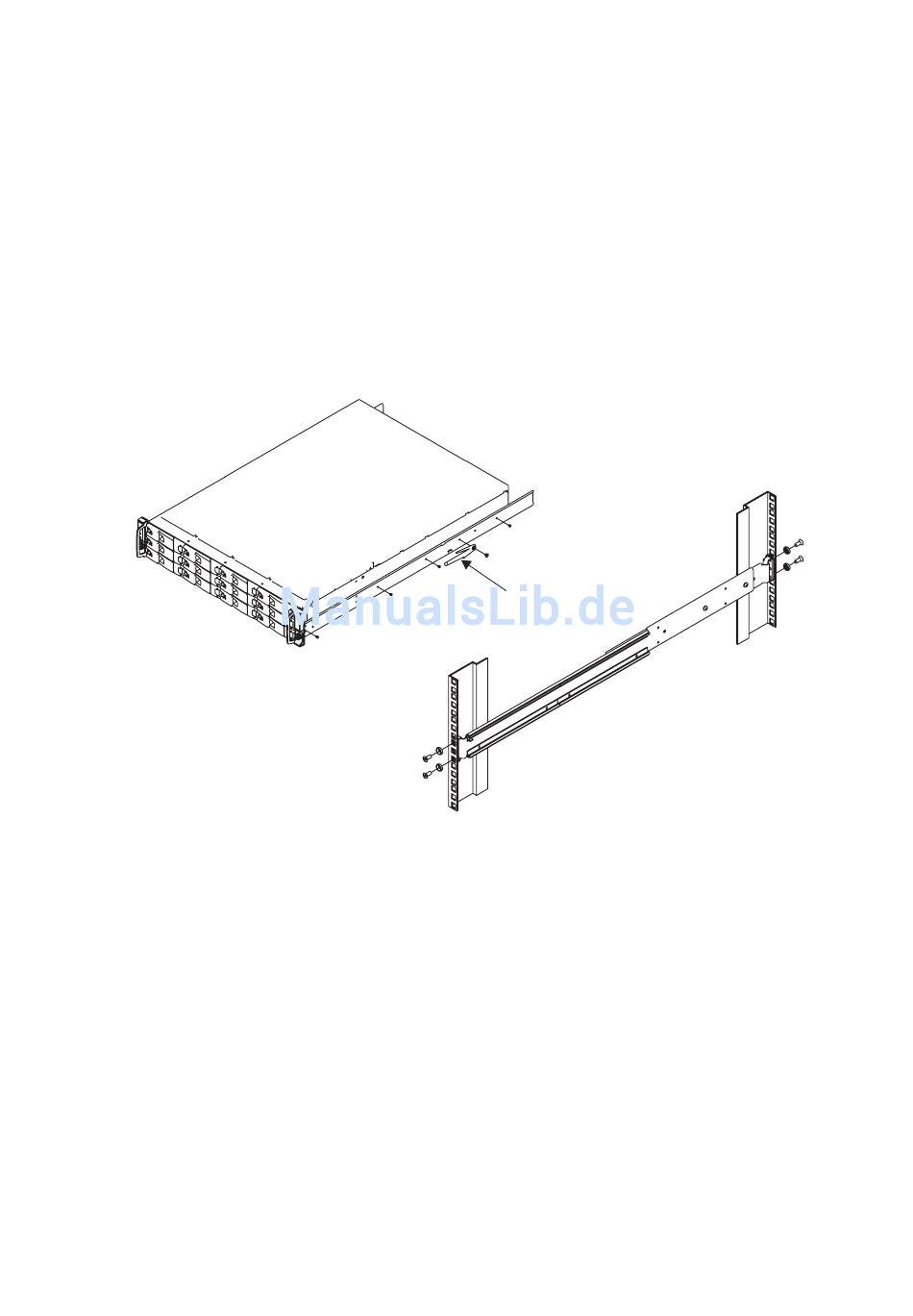

Abbildung 26. Schienenkit für die Rackmontage
Hebel
(auf beiden Seiten)
(Dargestellt ist die Montage auf der
linken Seite)
