MAXDATA SR1202 M1 Technisches Benutzerhandbuch Seite 21

SAS-Erweiterungs-
LEDs
„OUT" SAS-Erwei-
terungsanschluss

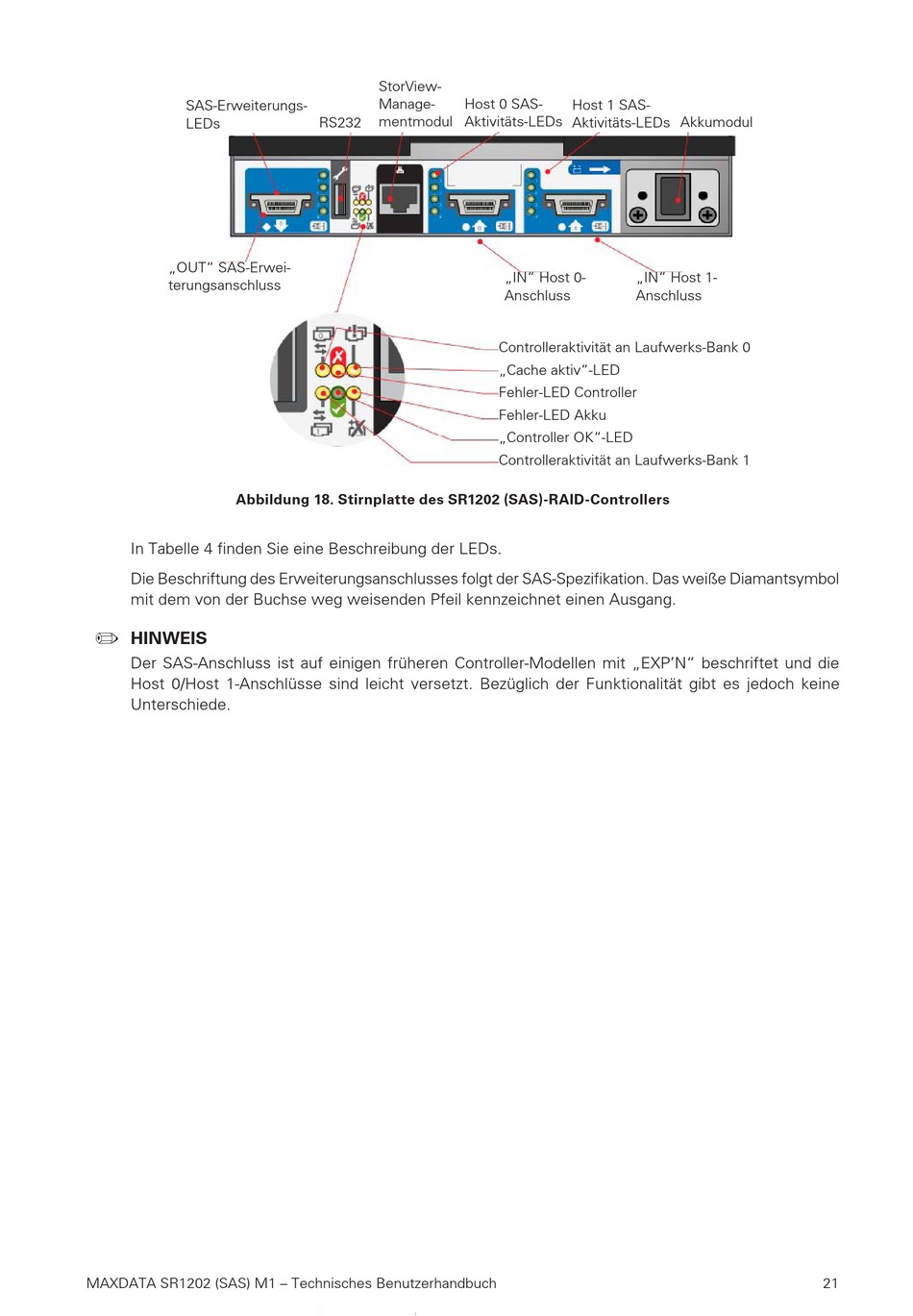

Abbildung 18. Stirnplatte des SR1202 (SAS)-RAID-Controllers
In Tabelle 4 finden Sie eine Beschreibung der LEDs.
Die Beschriftung des Erweiterungsanschlusses folgt der SAS-Spezifikation. Das weiße Diamantsymbol
mit dem von der Buchse weg weisenden Pfeil kennzeichnet einen Ausgang.

HINWEIS
Der SAS-Anschluss ist auf einigen früheren Controller-Modellen mit „EXP'N" beschriftet und die
Host 0/Host 1-Anschlüsse sind leicht versetzt. Bezüglich der Funktionalität gibt es jedoch keine
Unterschiede.
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch
StorView-
Manage- Host 0 SAS-
Aktivitäts-LEDs
mentmodul
RS
Host 1 SAS-
Aktivitäts-LEDs
„IN" Host 0- „IN" Host 1-
Anschluss Anschluss
Controlleraktivität an Laufwerks-Bank 0
„Cache aktiv"-LED
Fehler-LED Controller
Fehler-LED Akku
„Controller OK"-LED
Controlleraktivität an Laufwerks-Bank 1
Akkumodul
