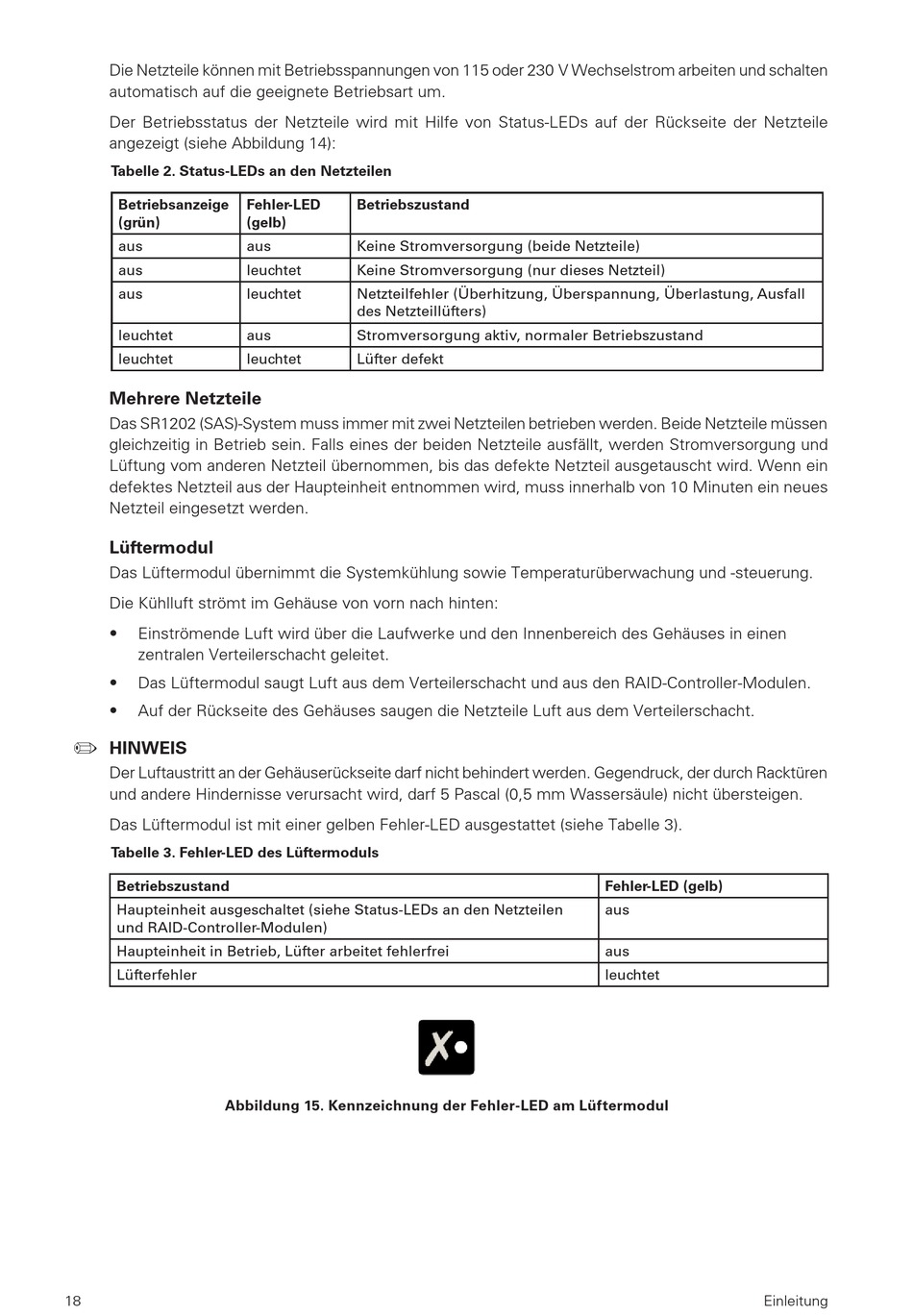

Die Netzteile können mit Betriebsspannungen von 115 oder 0 V Wechselstrom arbeiten und schalten
automatisch auf die geeignete Betriebsart um.
Der Betriebsstatus der Netzteile wird mit Hilfe von Status-LEDs auf der Rückseite der Netzteile
angezeigt (siehe Abbildung 14):
Tabelle 2. Status-LEDs an den Netzteilen
Betriebsanzeige
(grün)
aus
aus
aus
leuchtet
leuchtet
Mehrere Netzteile
Das SR10 (SAS)-System muss immer mit zwei Netzteilen betrieben werden. Beide Netzteile müssen
gleichzeitig in Betrieb sein. Falls eines der beiden Netzteile ausfällt, werden Stromversorgung und
Lüftung vom anderen Netzteil übernommen, bis das defekte Netzteil ausgetauscht wird. Wenn ein
defektes Netzteil aus der Haupteinheit entnommen wird, muss innerhalb von 10 Minuten ein neues
Netzteil eingesetzt werden.
Lüftermodul
Das Lüftermodul übernimmt die Systemkühlung sowie Temperaturüberwachung und -steuerung.
Die Kühlluft strömt im Gehäuse von vorn nach hinten:
•
Einströmende Luft wird über die Laufwerke und den Innenbereich des Gehäuses in einen
zentralen Verteilerschacht geleitet.
•
Das Lüftermodul saugt Luft aus dem Verteilerschacht und aus den RAID-Controller-Modulen.
•
Auf der Rückseite des Gehäuses saugen die Netzteile Luft aus dem Verteilerschacht.
HINWEIS
Der Luftaustritt an der Gehäuserückseite darf nicht behindert werden. Gegendruck, der durch Racktüren
und andere Hindernisse verursacht wird, darf 5 Pascal (0,5 mm Wassersäule) nicht übersteigen.
Das Lüftermodul ist mit einer gelben Fehler-LED ausgestattet (siehe Tabelle ).
Tabelle 3. Fehler-LED des Lüftermoduls
Betriebszustand
Haupteinheit ausgeschaltet (siehe Status-LEDs an den Netzteilen
und RAID-Controller-Modulen)
Haupteinheit in Betrieb, Lüfter arbeitet fehlerfrei
Lüfterfehler
Abbildung 15. Kennzeichnung der Fehler-LED am Lüftermodul
18
Fehler-LED
Betriebszustand
(gelb)
aus
Keine Stromversorgung (beide Netzteile)
leuchtet
Keine Stromversorgung (nur dieses Netzteil)
leuchtet
Netzteilfehler (Überhitzung, Überspannung, Überlastung, Ausfall
des Netzteillüfters)
aus
Stromversorgung aktiv, normaler Betriebszustand
leuchtet
Lüfter defekt
Fehler-LED (gelb)
aus
aus
leuchtet
