3 Erste Schritte
Einleitung
In diesem Kapitel wird erklärt, wie Sie ein SR10 (SAS)-Gehäuse in ein 19-Zoll-Standardrack
einbauen.
!
VORSICHT
Verwenden Sie zum Anschließen des SR10 (SAS)-Systems nur mitgelieferte Netzkabel oder solche,
die den Vorgaben im Abschnitt „Netzkabel" auf Seite 8 entsprechen.
Planen der Installation
Bevor Sie mit der Installation beginnen, sollten Sie sich mit den Anforderungen zur Belegung der
Laufwerksschächte Ihres SR10 (SAS)-Systems vertraut machen (siehe Tabelle 6). Die Positionen
der einzelnen Steckmodule sind in Abbildung 5 dargestellt. Einzelheiten zur Anordnung der SR10
(SAS)-RAID-Controller-Module finden Sie auf den Seiten 5 bis 7).
Tabelle 6. Belegung der Steckplätze und Laufwerksschächte der Haupteinheit
Modul
Laufwerksschächte
Netzteile
Lüftermodul
SR1202 (SAS)-RAID-
Controller-Module
!
VORSICHT
Leermodule oder Dummy-Laufwerksmodule müssen in alle ungenutzten Laufwerksschächte und
Steckplätze eingesetzt werden. Wenn nicht alle Laufwerksschächte und Steckplätze belegt sind,
können die Laufwerke können nicht ausreichend gekühlt werden.
Netzteil 1
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch
Position
ALLE Laufwerksschächte müssen mit Laufwerksmodulen oder Dummy-
Laufwerksmodulen belegt werden. Laufwerksschächte dürfen keines-
falls leer bleiben. Es müssen mindestens zwei SES-Laufwerke installiert
werden (Laufwerke 1 und 12).
Es müssen zwei Netzteile eingesetzt werden. Nur so ist sichergestellt,
dass die Stromversorgung aufrechterhalten werden kann, wenn in einem
Netzteil ein Defekt auftritt und das Modul ausgetauscht wird. Setzen Sie
die Netzteile in die Steckplätze hinten links ein (siehe Abbildung 25).
Setzen Sie das Lüftermodul in den vorgesehenen Steckplatz an der Rück-
seite der Haupteinheit ein (siehe Abbildung 25).
Setzen Sie SR1202 (SAS)-RAID-Controller-Module in den vorgesehenen
Steckplatz an der Rückseite der Haupteinheit ein (siehe Abbildung 25). Ob
Sie ein Modul oder zwei Module einsetzen, hängt von der gewünschten
Konfiguration ab.
Lüftermodul
Netzteil 2

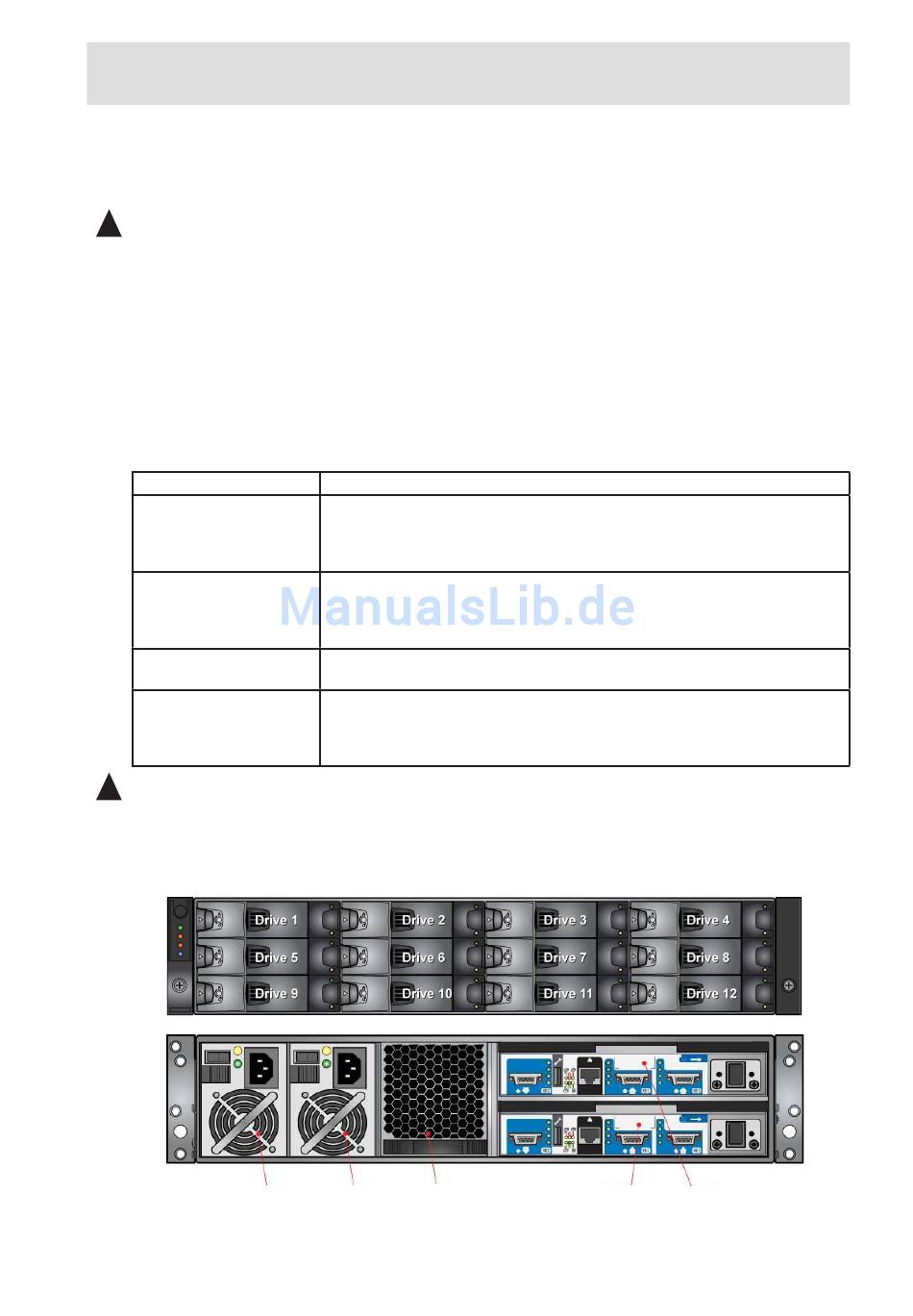

Abbildung 25. Positionen der einzelnen Module
RAID-Controller 0
RAID-Controller 1
