Status-LEDs an Laufwerksmodulen

Alle Laufwerksmodule sind mit Status-LEDs ausgestattet: einer grünen LED (oben) und einer gelben
(unten). Im Normalbetrieb leuchtet die grüne LED, bei E/A-Aktivität des Laufwerks blinkt sie. Die
gelbe LED leuchtet nur bei Laufwerksfehlern. Wenn die gelbe LED leuchtet und die grüne LED nicht
leuchtet, liegt wahrscheinlich ein Fehler in der Stromversorgung des Laufwerksmoduls vor.
Sicherheitsschlösser
Die Hebel der Laufwerksmodule sind mit Sicherheitsschlössern ausgestattet. Die Schlösser sind
durch eine kleine Öffnung im Hebel zugänglich. Sie verhindern das Entriegeln der Hebel und damit
das Entnehmen der Module durch nicht berechtigte Personen.

MUX-Adapter

SATA-Wechselrahmen werden zusammen mit einem Aktiv/Passiv (A/P)- oder Aktiv/Aktiv (A/A)-
MUX-Adapter installiert, der auch als Dongle bezeichnet wird. Dieser MUX-Adapter wird zwischen
Laufwerksebene und Laufwerk positioniert und an der Rückseite der einzelnen SATA-Laufwerke
befestigt.
Bei Verwendung eines Aktiv/Aktiv-MUX-Adapters erkennen beide Controller alle Laufwerke gleichzeitig,
da diese nicht einem einzelnen Controller zugeordnet sind. Diese Adapter werden nur bei Verwendung
von SR10 M RAID-Controllern unterstützt. Es gelten folgende Einschränkungen:
Aktiv/Aktiv-MUX-Adapter
• Bei einem aus SATA-Laufwerken unter Verwendung von A/A-MUX-Adaptern
zusammengestellten Array gibt es keine Einschränkungen durch Laufwerkszuordnung.
• Ein Ersatzlaufwerk muss einen MUX-Adapter des passenden Typs besitzen. Unterschiedliche
Kartentypen dürfen nicht zusammen verwendet werden.
• Die Erstellung von Arrays, bei denen A/A- und A/P-MUX-Adapter gleichzeitig verwendet
werden, ist nicht zulässig. Dies trifft auch auf die Erweiterung und Wiederherstellung von
Arrays zu.
Aktiv/Passiv-MUX-Adapter
• Bei einem aus SATA-Laufwerken unter Verwendung von A/P-MUX-Adaptern
zusammengestellten Array gibt es Leistungseinschränkungen aufgrund von
Laufwerkszuordnung.
• Ein Ersatzlaufwerk muss einen Adapter des passenden Typs besitzen. Unterschiedliche
Adaptertypen dürfen nicht zusammen verwendet werden.
• Aktiv/Aktiv-MUX-Adapter werden vom SR10 M1 RAID-Controller nicht unterstützt.
• Die Erstellung von Arrays, bei denen A/A- und A/P-MUX-Adapter gleichzeitig verwendet
werden, ist nicht zulässig. Dies trifft auch auf die Erweiterung und Wiederherstellung von
Arrays zu.
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch
Markierung Schloss
Verriegelt
Sicherheitsschloss
Entriegelt

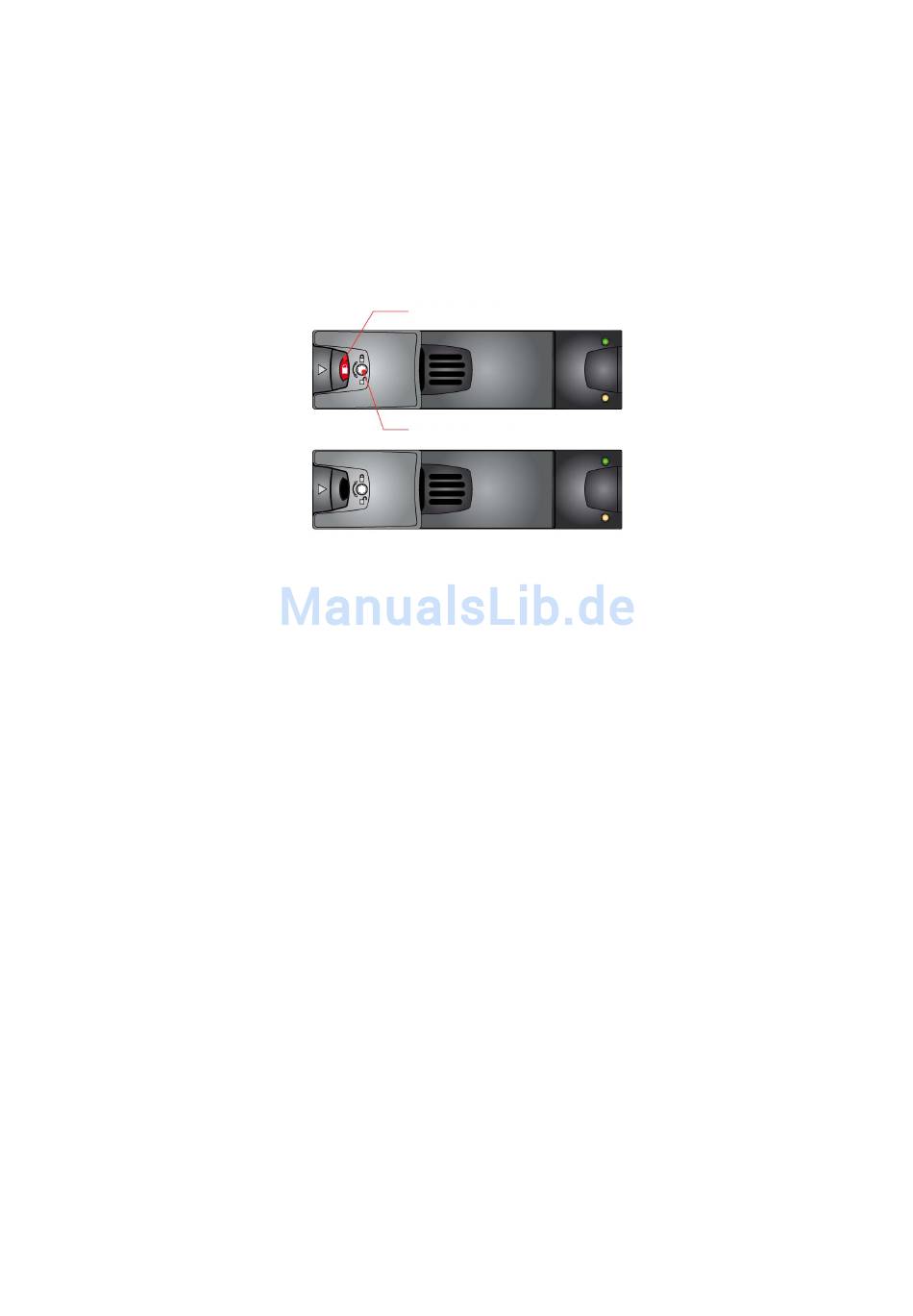

Abbildung 22. Sicherheitsschloss
