Status-LEDs an RAID-Controller-Modulen
Die RAID-Controller-Module sind mit den nachfolgend beschriebenen Status-LEDs ausgestattet.
Weitere Hinweise zum Austauschen von RAID-Controller-Modulen finden Sie im Abschnitt „Module
austauschen".

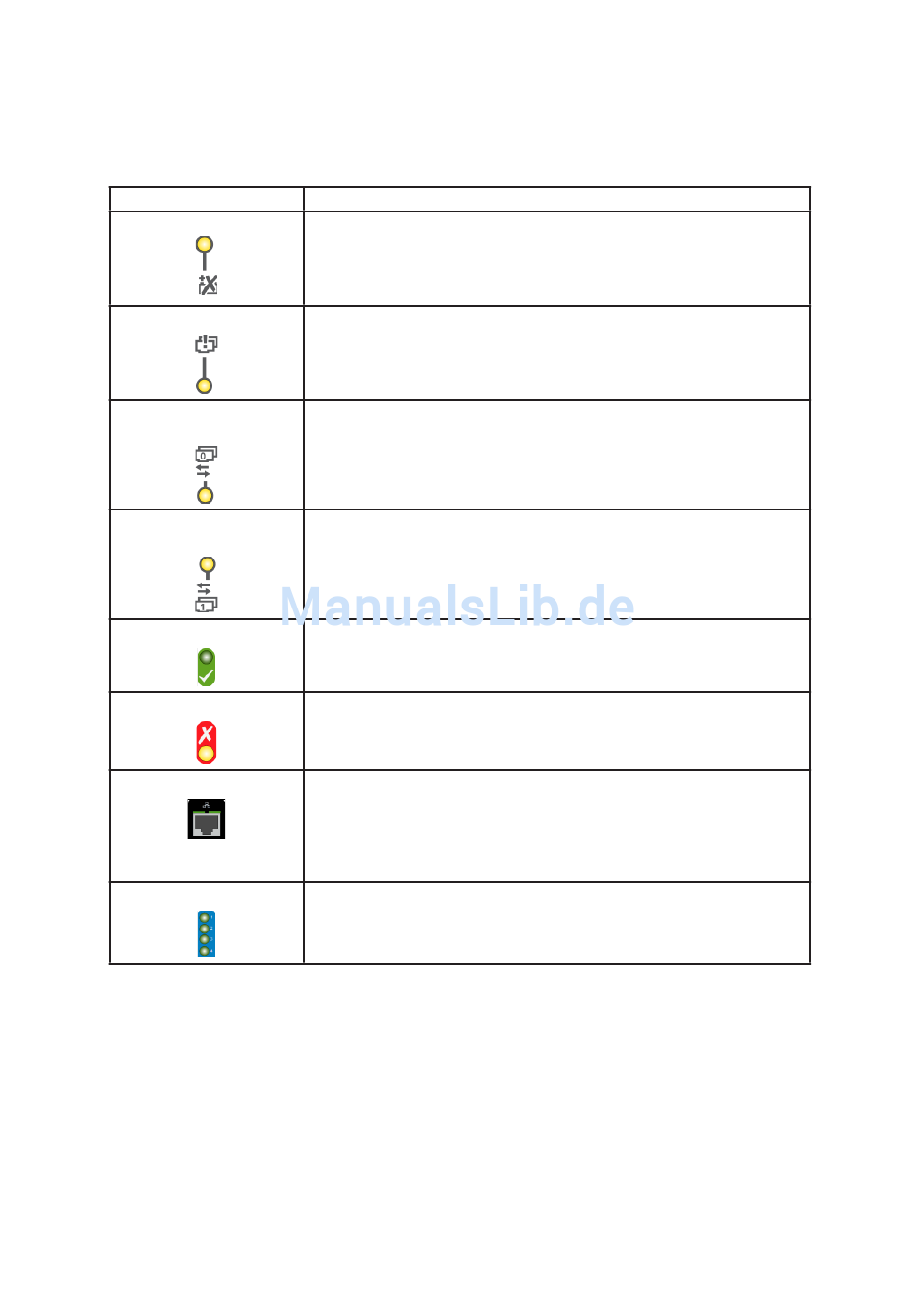

Tabelle 11. Status-LED an RAID-Controller-Modulen – Symbol- u. LED-Statusanzeigen
LED/Symbol
Batteriefehler
Cache aktiv
Aktivität von Controller
für Laufwerkbank 0
Aktivität von Controller
für Laufwerkbank 1
Controller OK
Controller-Fehler
Ethernet-Status
SAS-Aktivität
46
Beschreibung
LED befindet sich zwischen Ethernet- und RS232-Anschluss des
Controllers.
• Leuchtet – Spannung der Stützbatterie ist niedrig, Ladevorgang der
Batterie wurde unterbrochen, was auf fehlerhafte Batterie hinweist,
oder Fehler im Ladekreis
LED befindet sich zwischen Ethernet- und RS232-Anschluss des
Controllers.
• Leuchtet – Im Cache-Speicher des RAID-Controllers wurden Daten
gespeichert, jedoch nicht auf das Festplattenarray geschrieben.
LED befindet sich zwischen Ethernet- und RS232-Anschluss des
Controllers.
• Leuchtet – RAID-Controller zeigt Aktivität der Laufwerke in Bank 0
an. (Laufwerke 1, 5, 9, 2, 6, 10)
LED befindet sich zwischen Ethernet- und RS232-Anschluss des
Controllers.
• Leuchtet – RAID-Controller zeigt Aktivität der Laufwerke in Bank 1
an. (Laufwerke 3, 7, 11, 4, 8, 12)
LED befindet sich zwischen Ethernet- und RS232-Anschluss des
Controllers.
• Leuchtet grün – Normalbetrieb des RAID-Controllers
LED befindet sich zwischen Ethernet- und RS232-Anschluss des
Controllers.
• Leuchtet gelb – Am RAID-Controller ist ein Fehler aufgetreten.
LEDs befinden sich neben dem Ethernet-Anschluss des Controllers.
• Rechte LED leuchtet grün – Ethernet-Anschluss ist mit dem Netzwerk
verbunden und aktiv.
• Linke LED leuchtet grün – Geschwindigkeit des Ethernet-
Anschlusses. Wenn die LED leuchtet, beträgt die Geschwindigkeit
100 Mbit/s, wenn sie nicht leuchtet 10 Mbit/s.
LEDs befinden sich neben den SAS-Anschlüssen.
• Leuchten – Zeigen E/A-Aktivität am entsprechenden Anschluss (4x
Lanes) an
