5. Ziehen Sie das Modul nun vollständig aus dem Laufwerksschacht heraus.
Laufwerksmodul einbauen
!
WARNUNG
Alle Laufwerksschächte müssen mit Laufwerksmodulen oder Dummy-Laufwerksmodulen bestückt
werden, damit ordnungsgemäße Luftzirkulation im Inneren der Haupteinheit gewährleistet ist.
!
WICHTIG
Richten Sie das Laufwerksmodul so aus, dass der Hebel sich links öffnet und schließt.
1. Entriegeln Sie den Hebel des Laufwerksmoduls, indem Sie mit dem Finger auf die
Entriegelung drücken und den Hebel nach rechts drehen (siehe Abbildung 5).
. Setzen Sie das Laufwerksmodul in einen leeren Laufwerkschacht des Gehäuses ein.
. Schieben Sie das Laufwerksmodul vorsichtig bis zum Anschlag in das Gehäuse ein.
Verriegeln Sie es, indem Sie mit dem Daumen auf die linke Kante des Moduls drücken (siehe
Abbildung 5).
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch

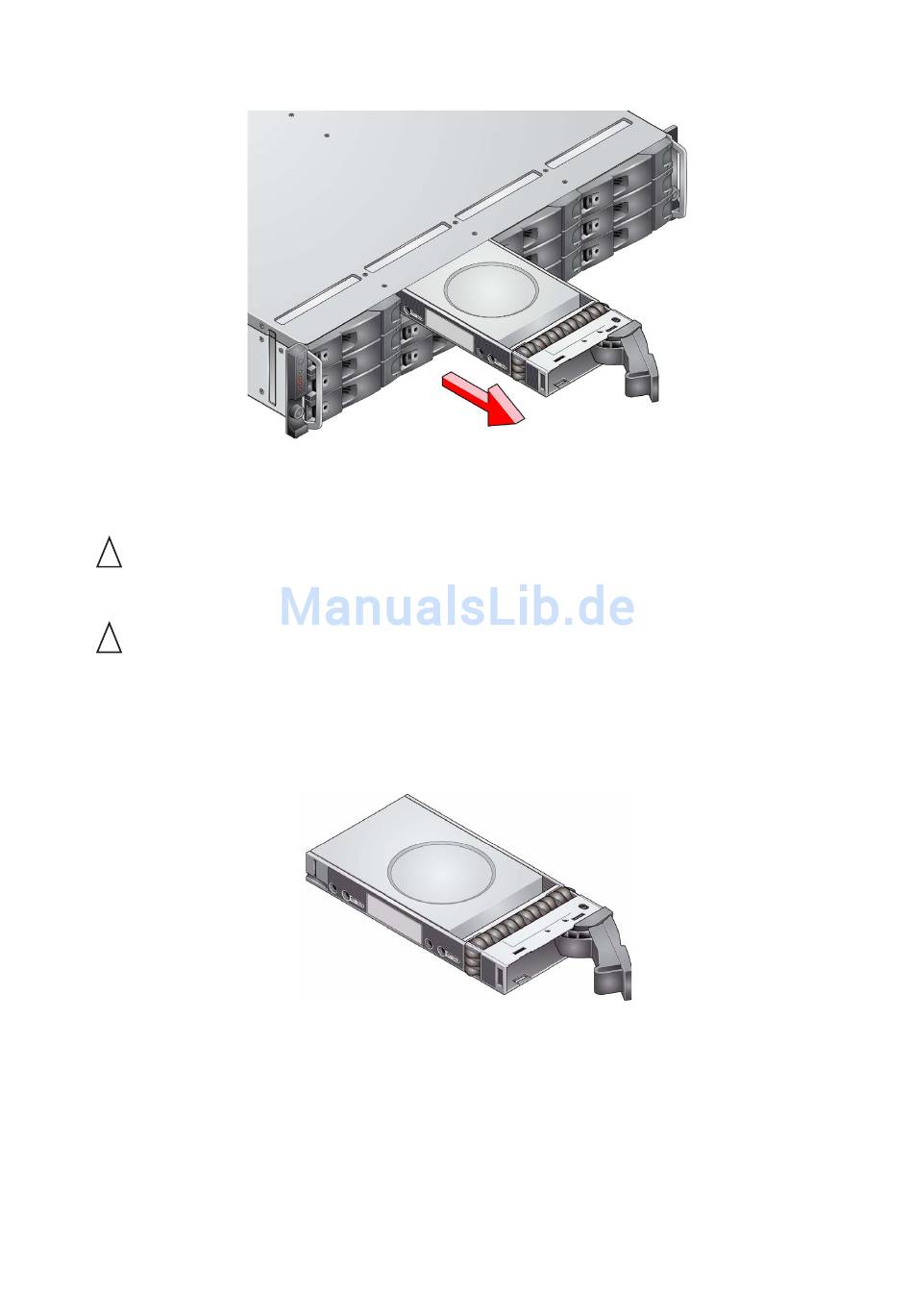

Abbildung 51. Laufwerksmodul entnehmen
Abbildung 52. Laufwerksmodul mit geöffnetem Hebel
61
