RAID-Controller-Modul einbauen
Die RAID-Controller-Module werden in die Schächte auf der rechten Seite eingebaut. Wenn nur ein
Controller installiert wird, ist dieser in den untersten Steckplatz einzusetzen. Die übrigen Steckplätze
sind mit Leermodulen zu bestücken.
1. Prüfen Sie das Modul auf eventuelle Schäden. Achten Sie besonders auf den Anschluss.
!
VORSICHT
Gehen Sie sorgfältig mit dem Modul um. Beschädigen Sie keine Kontaktstifte. Bauen Sie das Modul
nur dann ein, wenn die Kontaktstifte nicht verbogen sind.
. Öffnen Sie die Hebel (siehe Abbildung 4), und schieben Sie das Controller-Modul so weit in
die Haupteinheit, bis es einrastet.
. Sichern Sie das Modul, indem Sie die Hebel manuell verriegeln (siehe Abbildung 44). Beim
Einrasten ist ein Klicken zu hören.
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch

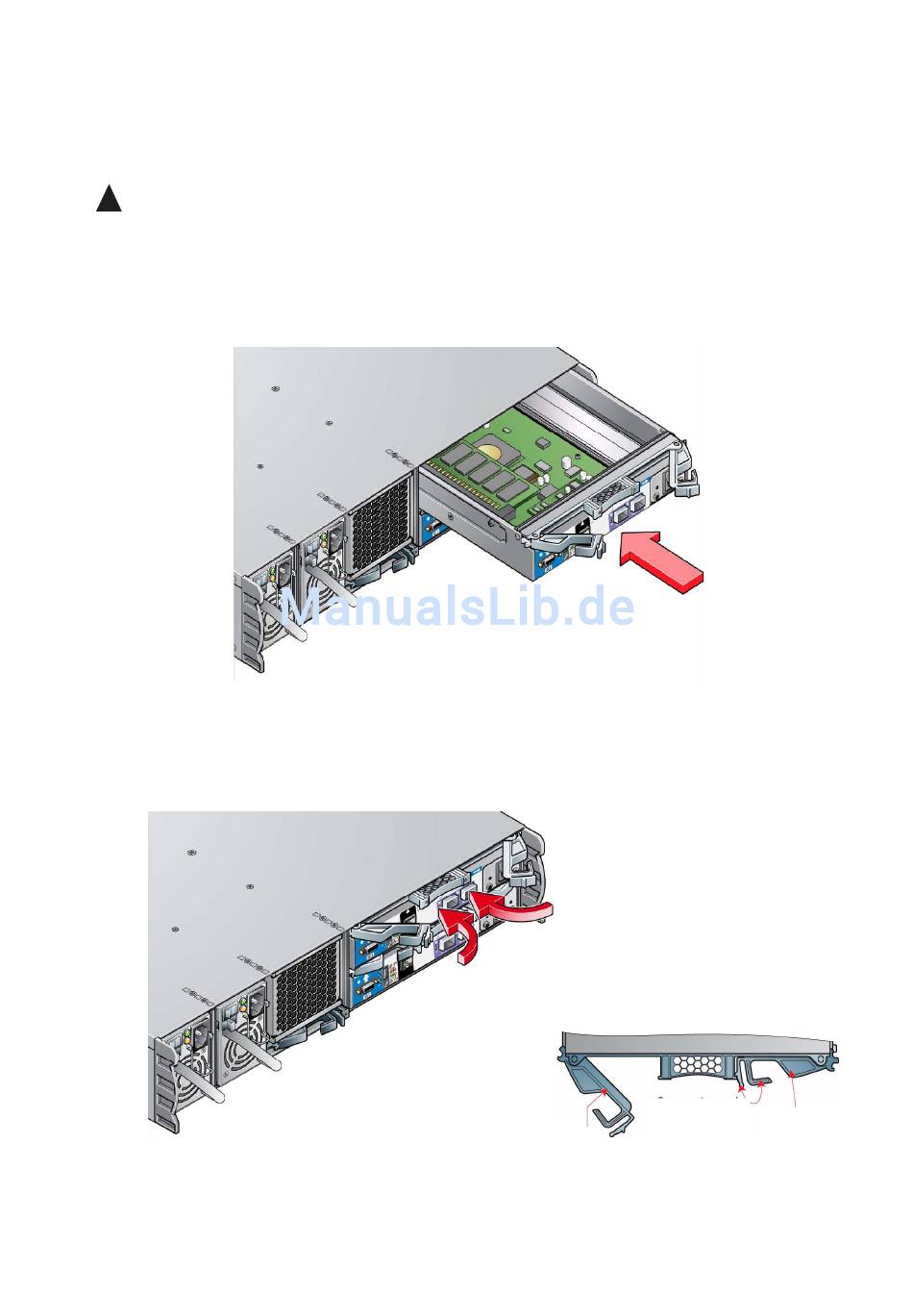

Abbildung 43. RAID-Controller-Modul einsetzen
Abbildung 44. RAID-Controller-Modul sichern
Drücken Sie zum
Entriegeln die
Geöffnete
Position Enden des He-
bels zusammen
Geschlossene
Position
