Verkabelung des Systems

Auf den beiden folgenden Seiten werden Beispiele für unterstützte Verkabelungsoptionen gezeigt.

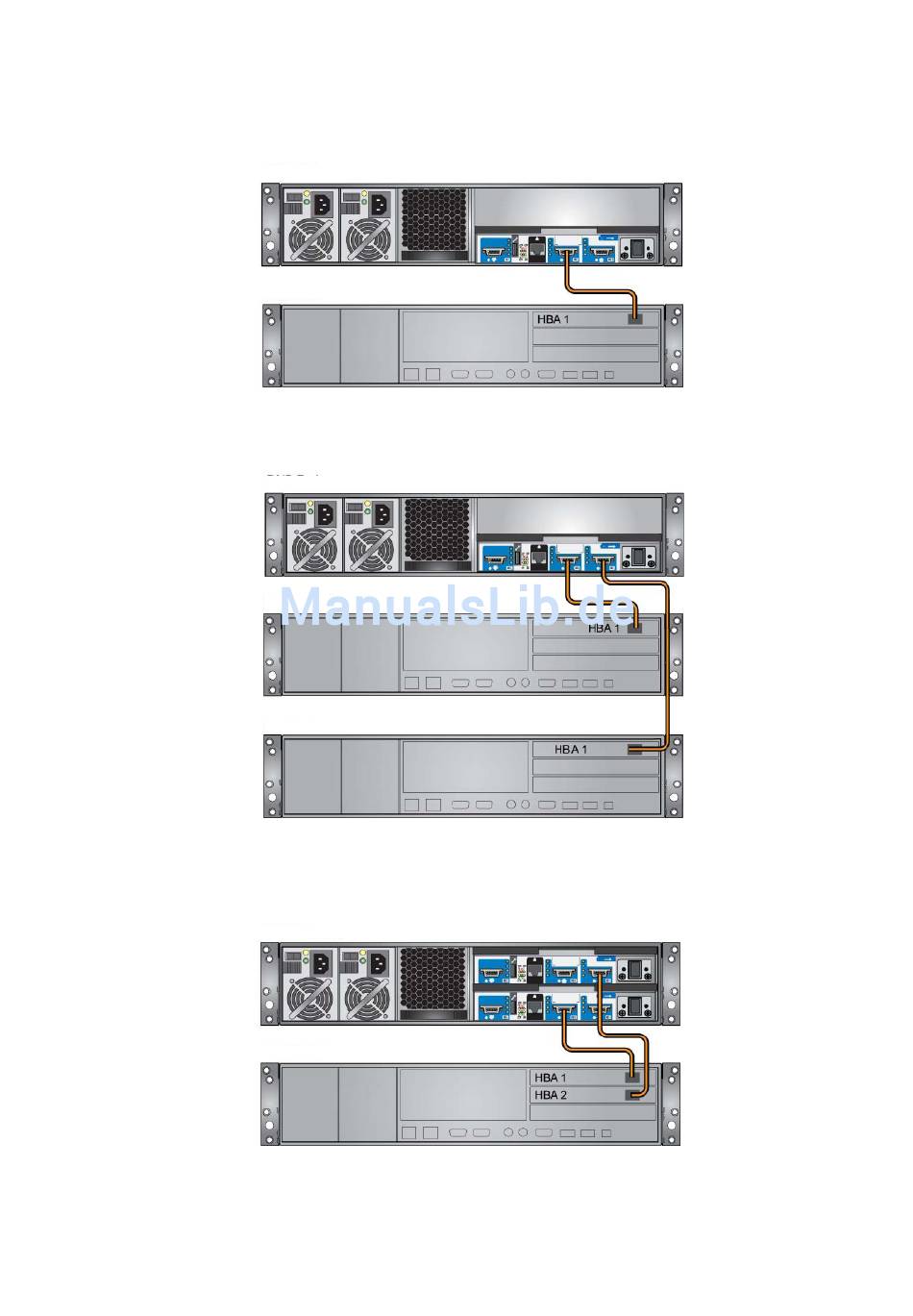

Abbildung 27. Ein Host, ein HBA und ein angeschlossener Controller
Abbildung 28. Zwei Hosts, ein HBA und ein angeschlossener Controller
Abbildung 29. Ein Host, zwei HBA und zwei angeschlossene Controller
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch
RAID-System
Hostserver
RAID-System
Hostserver 1
Hostserver
RAID-System
Hostserver
5
