Netzteil 1
Status-LEDs an der Haupteinheit
An der Vorderseite der Haupteinheit befinden sich vier LEDs (siehe Abbildung 1). Mit Hilfe dieser
LEDs werden Informationen zum Betriebsstatus angezeigt. Weitere Informationen zu den Status-LEDs
an der Haupteinheit finden Sie in Tabelle 10 „Status-LEDs an der Haupteinheit" auf Seite 45.
!
VORSICHT
Die Status-LEDs sind fest in das Gehäuse der Haupteinheit eingebaut. Im Fall von Defekten muss
das gesamte Gehäuse ausgetauscht werden.
Das Gehäuse darf nur durch Fachpersonal ausgetauscht werden.
MAXDATA SR10 (SAS) M1 – Technisches Benutzerhandbuch

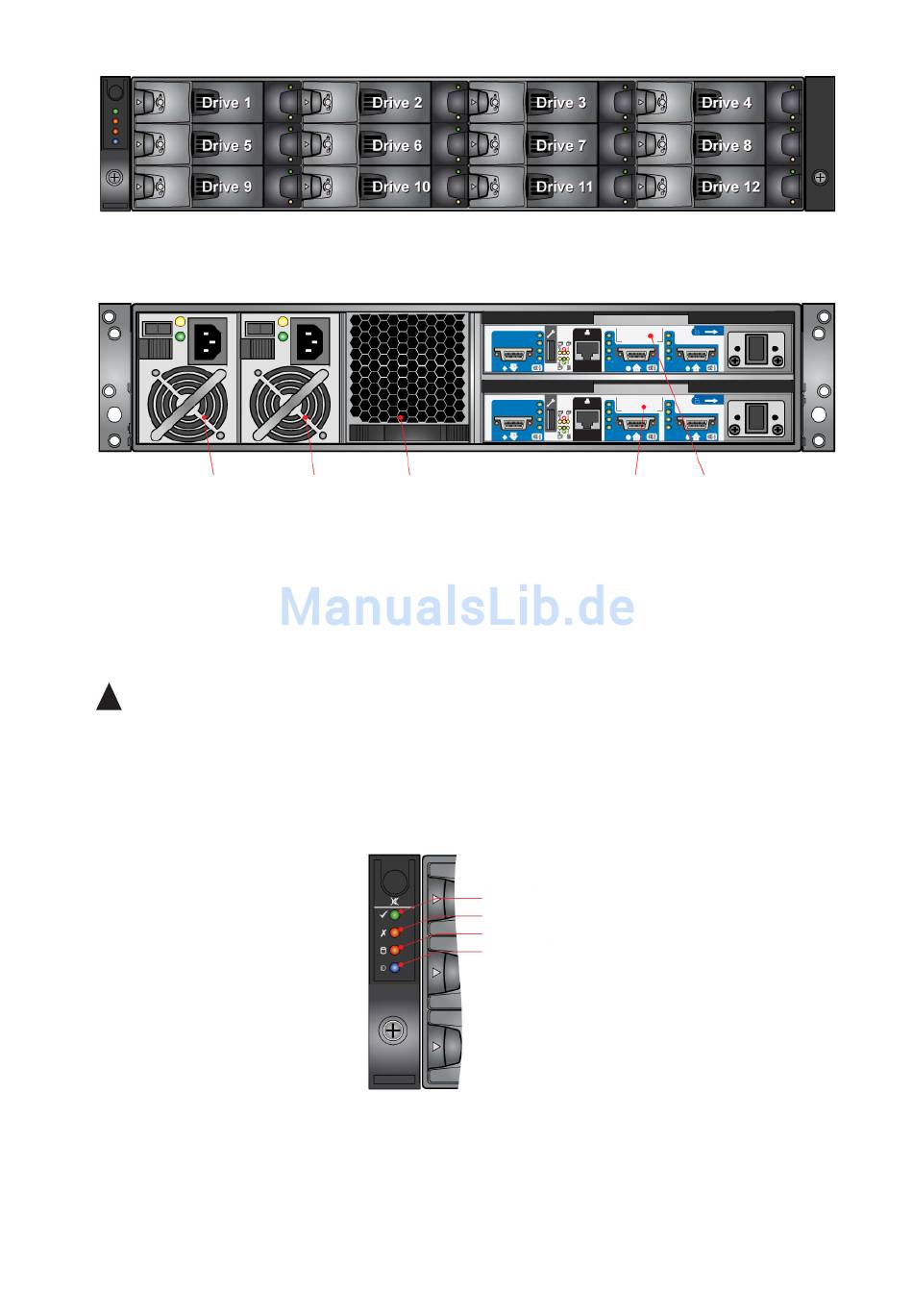

Abbildung 11. Haupteinheit mit Modulen (Vorderseite)
Lüftermodul
Netzteil 2
Abbildung 12. Haupteinheit mit Modulen (Rückseite)
Abbildung 13. Status-LEDs an der Haupteinheit
RAID-Controller 0
Betriebsanzeige
Systemfehler
Verarbeitungsfehler
Gehäuseidentifizierung
RAID-Controller 1
