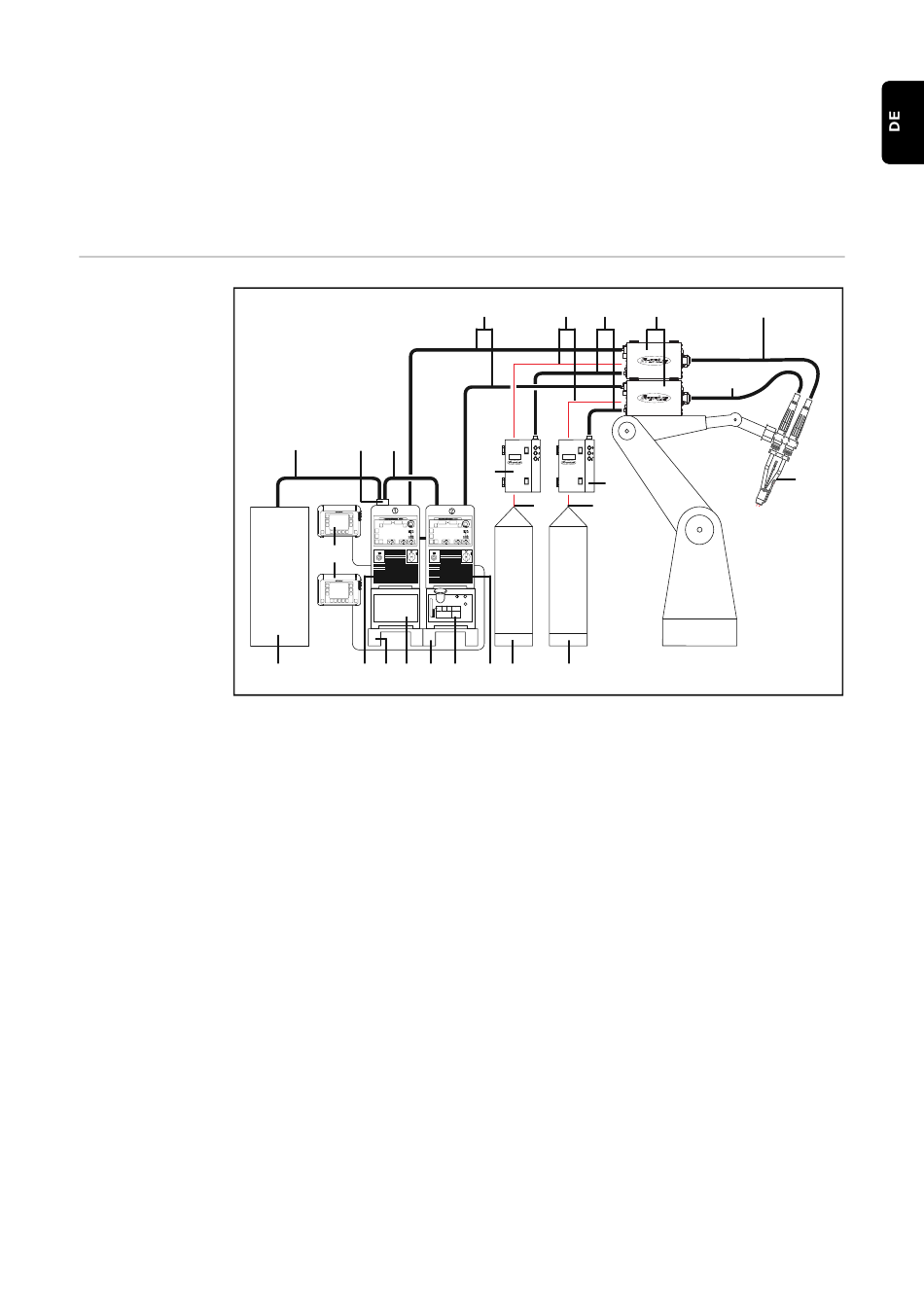

Variante 2 -
Schweißdraht-
Fass mit Abspul-
Drahtvorschub
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
Keine Standkonsolen
Standkonsolen getrennt
Standkonsolen verschraubt, mit Option Radbremse (nur in Verbindung mit
Option Kranöse)
Stromquelle und Kühlgerät auf 2 Fahrwagen PickUp (Zugentlastung des
LHSBVerbindungskabels erforderlich)
Kühlgerät FK 9000 R anstelle von 2x FK 4000 R
Sämtliche Anbindungen an Roboter-Steuerung
(16) (14) (15)
(1)
(17) (2) (3) (4) (3)
Fernbedienung RCU 5000i (2x)
Stromquelle TPS 5000 (2x)
+ Option LHSB-Verbindung (2x)
+ LHSB-Verbindungskabel (1x)
+ Software-Freischaltung (2x)
+ Software-Update aus der Fronius-Datenbank (2x)
+ Option verstärkte Motorversorgung 55 V / 8 A (2x)
Standkonsole (2x, verschraubt)
Kühlgerät FK 9000 R (1x, Teil 1 und Teil 2)
Schweißdraht-Fass (2x)
Draht-Förderschlauch zu VR 1530 PD (2x)
Abspul-Drahtvorschub VR 1530 PD (2x)
Schweißbrenner Robacta Twin 900 (1x)
Robacta Twin Brenner-Schlauchpaket (1x)
Roboter-Drahtvorschub VR 1500 (2x)
Anschlusskabel VR 1500 (2x)
Draht-Förderschlauch (2x)
Standard-Verbindungsschlauchpaket (2x)
Roboter-Interface Twin DeviceNet Feldbus (1x, an einer Stromquelle)
LocalNet-Kabel als Verbindung zwischen den Stromquellen (1x)
Feldbus (1x)
Roboter-Steuerung (1x)
(13) (12) (11)
(7)
(7)
(6) (6)
(4) (2) (5) (5)
(10) (9)
(9)
(8)
