- Seite 1 / Perfect Welding / Solar Energy / Perfect Charging Bedienungsanleitung, Fahrwagen/Rack TP06 Wartung Fahrwagen 42,0426,0140,DE V03 - 03022017...
- Seite 3 Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die vielfältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen Zu diesem Dokument ............................9 Funktion dieses Dokuments ........................9 Erklärung der Sicherheits- .......................... 9 hinweise ..............................9 Qualifiziertes Fachpersonal ........................9 Urheberrecht .............................. 9 Allgemeines ..............................10 Gerätekonzept ............................10 Einsatzgebiet ............................10 Hinweise zur Kennzeichnung von ......................10 Bedienelemente und Anschlüssen ...................... - Seite 6 Inbetriebnahme, Betrieb Inbetriebnahme ............................. 31 Beschaffenheit des Aufstellungsortes ...................... 31 Standsicherheit ............................31 Energieanschlüsse ........................... 32 Betrieb ................................33 Montieren der Schweißstromquellen ......................33 Sicherheit ..............................35 Anschließen der Massekabel ........................35 Verbindungen und Anschlüsse kontrollieren .................... 35 Fahrwagen einschalten ........................... 35 Fehlerbehebung, Wartung und Entsorgung Fehlerbehebung ............................
-
Seite 7: Allgemeine Informationen
Allgemeine Informationen... -
Seite 9: Zu Diesem Dokument
Zu diesem Dokument Funktion dieses Diese Bedienungsanleitung informiert Sie darüber, wie Sie den Fahrwagen / Rack TP06 Dokuments in Zusammenhang mit den installierten System-Komponenten in Betrieb nehmen und be- dienen. Bewahren Sie die Bedienungsanleitung sorgfältig und ständig am Einsatzort des Fahrwagens auf. -
Seite 10: Allgemeines
Überlastung der angeschlossenen Massekabel droht. Einsatzgebiet Der Fahrwagen / Rack TP06 kommt überall dort zum Einsatz, wo hohe Anforderungen an Flexibilität und Mobilitat der Schweißanlage gestellt werden. Der Fahrwagen / Rack TP06 kann für folgende Fronius-Produkte verwendet werden. -
Seite 11: Sicherheit
Sicherheit... -
Seite 13: Betriebssicherheit Und Anwenderhinweise
Betriebssicherheit und Anwenderhinweise Bestimmungs- Der Fahrwagen / Rack TP06 ist zum Transport und zur Versorgung der in ihm montierten gemäße Stromquellen vorgesehen. Eine andere oder darüber hinaus gehende Verwendung Benutzung gilt als nicht bestimmungsgemäß - der Hersteller übernimmt für hieraus entstehende Schäden keinerlei Haftung. -
Seite 14: Instruktionspflicht
Instruktionspflicht Der Anlagenbetreiber ist verpflichtet, alle mit dem Fahrwagen tätigen Personen vor Arbeitsbeginn: theoretisch und praktisch zu unterweisen oder schulen zu lassen und mit den Sicherheitsbestimmungen vertraut zu machen. WICHTIG! Die Instruktionspflicht gilt auch ganz besonders für Personen, die nur gelegentlich mit dem Fahrwagen arbeiten. -
Seite 15: Absicherung Elektrischer Anlagen
Fachpersonal und nur nach Durchsicht der mitgelieferten Ein- und Ausbauan- Bestellungen leitung erfolgen. Bei Bestellungen von Ersatzteilen geben Sie folgende Daten an: genaue Bezeichnung des Ersatzteils dazugehörige Artikelnummer laut Ersatzteilliste Typenbezeichnung der Maschine am Leistungsschild des Fahrwagen / Rack TP06 ersichtlich... -
Seite 16: Sicherheitseinrichtungen
Sicherheitseinrichtungen Allgemein WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der System-Komponenten Sicherheitseinrichtungen oder -vorrichtungen dürfen nicht gelöst, umgangen oder ge- ändert werden, sofern dies nicht für Wartung, Reparatur oder Umrüstung erforderlich ist. In diesen Fällen ist vor Wiederinbetriebnahme des Fahrwagens eine sofortige Reinstalla- tion und Prüfung durch entsprechend ausgebildetes Fachpersonal einzuleiten.. -
Seite 17: Stromquellensicherung Im Fahrwagen
Stromquellen- WARNUNG! sicherung im Gefahr von Personen- und Sachschäden durch nicht angebrachte Fahrwagen Stromquellensicherung Überzeugen Sie sich zu Ihrer persönlichen Sicherheit, dass die Stromquellen im Fahrwagen gegen unbeabsichtigtes Herausfallen gesichert sind. Befestigungsschienen für die Schweißstromquellen. -
Seite 18: Warnhinweise An Dem Fahrwagen
Warnhinweise an Die an dem Fahrwagen angebrachten Warn- und Hinweisschilder sind vom Anlagen- dem Fahrwagen betreiber in erkennbaren und leserlichen Zustand zu halten. Die Schilder dürfen weder entfernt noch übermalt werden. Beschädigte oder nicht mehr erkennbare Schilder sind sofort durch neue zu ersetzen. Wenn Sie nicht sicher sind, wie ein zerstörtes Schild aus- gesehen hat, kontaktieren Sie unseren Kundendienst. -
Seite 19: Beschreibung Der Warnhinweise
Beschreibung der WARNUNG! Warnhinweise Gefahr von schweren Verletzungen oder Schäden durch falsches Heben und Transport Verfahren. Falsche Verfahren und ungeeignete oder unsachgemäße Geräte können schwere Verletzungen und / oder Schäden verursachen. Verwenden Sie nur die Hebeösen nach Angaben des Herstellers um den Fahrwagen sicher zu transportieren. -
Seite 20: Verbleibende Restgefahren
Allgemein Trotz Berücksichtigung aller risikomindernden Maßnahmen und technischen Schutzein- richtungen verbleibt ein gewisses Restrisiko an dem Fahrwagen / Rack TP06. Neben der Unterweisung durch FRONIUS Fachpersonal sind unbedingt die Warnhinweisschilder an dem Fahrwagen zu beachten. Folgende Restgefahren sind in den angeführten Betriebs- zuständen zu beachten:... -
Seite 21: Beschreibung Des Systems
Beschreibung des Systems... -
Seite 23: Transport Und Lagerung
Transport und Lagerung Handhabung der VORSICHT! Versandstücke Gefahr von Sachschäden durch falsche Handhabung der Transport- kisten. Die Anlagenteile werden in Kisten transportgesichert angeliefert. Diese sind mit diversen Transporthinweisen versehen. Beachten Sie die Transporthinweise auf der Verpackung oder den Kisten. Symbol Erklärung Vor Nässe schützen! Versandgut muss trocken gehalten werden. -
Seite 24: Nach Der Anlieferung
Maschinenteile monatlich einölen Anlage vor Staub und Nässe schützen Transportieren Das Gesamtgewicht des Fahrwagen / Rack TP06 sowie der Systemkomponenten finden und Aufstellen Sie im Kapitel „Fahrwagendaten“. Das verwendete Lastaufnahmemittel muss für das betreffende Gewicht ausgelegt sein. Kontrollieren Sie dessen maximale Belastung vor dem Anheben der Anlage. - Seite 25 Verbindungskabel entfernt oder ordnungsgemäß verstaut? ► Heben Sie den Fahrwagen mit einem Hubstapler, wie im Bild dargestellt, an. ► Nutzen Sie die Staplerlaschen am Maschinenkörper. Diese sind mit gelben „Hebe- punkt“ - Piktogrammen markiert. Hebepunkt Transportpunkte Fahrwagen / Rack TP06 (Symbolbild)
- Seite 26 Transportieren und Aufstellen Hebepunkt Kranöse (Fortsetzung) Transportpunkte Fahrwagen / Rack TP06 (Symbolbild ) VORSICHT! Gefahr von Sachschäden durch unzulässiges Anheben des Fahrwagens Das Anheben des Fahrwagens an dem Haltegriff kann zu Sachschäden führen. Vergewissern Sie sich vor dem Anheben des Fahrwagens, dass dieser an...
-
Seite 27: Technische Beschreibung

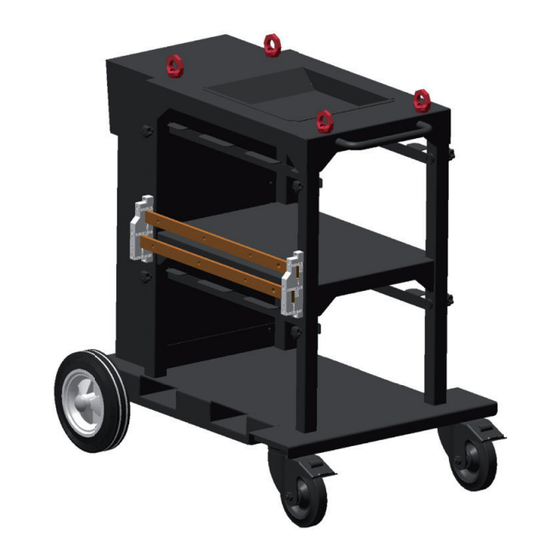

Technische Beschreibung Fahrwagen- Der Fahrwagen / Rack TP06 ist für den Transport und die Lagerung von bis zu sechs beschreibung Stück Schweißstromquellen vom Typ TransPocket 2500 vorgesehen. Durch den servicefreunlichen Aufbau des Fahrwagens ist es möglich, die einzelnen Schweißstromquellen rasch und ohne zusätzliches Werkzeug auszutauschen. -
Seite 28: Fahrwagendaten
YC:2012 230/400 V 125 A 6x16 A 50 Hz max. load weight 70 kg 160 kg L x W x H 1040 x 650 x 1020 mm Leistungsschild Fahrwagen / Rack TP06 ( Symbolbild ) Abmessungen Abmessungen Fahrwagen / Rack... -
Seite 29: Inbetriebnahme, Betrieb
Inbetriebnahme, Betrieb... -
Seite 31: Inbetriebnahme
Der Betreiber der Anlage ist verpflichtet, für ausreichenden Luftwechsel im Umfeld des gesamten Fahrwagens zu sorgen. Standsicherheit Der Fahrwagen / Rack TP06 muss so eingesetzt und betrieben werden, dass seine Standsicherheit gewährleistet ist. Die Standsicherheit kann zum Beispiel beeinträchtigt werden durch: Überlastung... -
Seite 32: Energieanschlüsse
Lebensgefahr durch gefährliche elektrische Spannung. Ein elektrischer Schlag kann tödlich sein! Das Anschließen der Netzzuleitung darf nur von Fronius Fachpersonal durchgeführt werden. Für Personen- und Sachschäden die aufgrund von falschen oder mangelhaften Anschlussarbeiten des Kunden entstehen, haftet der Hersteller nicht. -
Seite 33: Betrieb
► Haltevorrichtungen aus dem Rahmen herrausziehen Demontage der Haltevorrichtungen Einfügen der Schweißstromquellen in den Fahrwagen ► Die Schweißstromquellen einzeln in den Fahrwagen schieben ► Auf Einbaurichtung achten ( Masseanschlüsse der Schweißstromquellen müssen in Richtung Kupferschienen zeigen) Einfügen der Schweißstromquellen in den Fahrwagen / Rack TP06... - Seite 34 Montieren der Anbringen der Haltevorrichtung Schweißstrom- ► Die Haltevorrichtungen unter den Tragegriffen der Schweißstromquellen hindurch- quellen schieben und so positionieren, das die Aussparungen der Haltevorrichtungen an den Fortsetzung Griffstücken liegt Anbringen der Haltevorrichtungen Sicherung der Haltevorrichtung ► Die Haltevorrichtungen mit den zuvor demontierten Sternschrauben wieder an dem Fahrwagen festschrauben Sicherung der Haltevorrichtungen...
-
Seite 35: Sicherheit
Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der System-Komponenten, insbesondere Sicherheitsvorschriften. Anschließen der Es sind nur die mitgelieferten Massekabel zum Betrieb des Fahrwagens zulässig. Massekabel Die Massekabel zur Verbindung des Fahrwagens mit dem Massepotential sind vom Anlagenbetreiber selbst zu organisieren. -
Seite 37: Fehlerbehebung, Wartung Und Entsorgung
Fehlerbehebung, Wartung und Entsorgung... -
Seite 39: Fehlerbehebung
Beachten Sie bei Störungen, dass die Funktion des Gesamt-Systems von vielen Zusatz-Komponenten, die auch als Störquellen in Frage kommen, abhängt. HINWEIS! Eine Fehlerbehebung darf nur durch eine entsprechende Fachkraft oder durch Fronius Service-Personal durchgeführt werden. Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. -
Seite 40: Wartung
Wartung Sicherheit WARNUNG! Gefahr von Personen- und Sachschäden während der Wartungstätig- keiten. Vor Beginn der Wartungsarbeiten: den Hauptschalter am Fahrwagen in Stellung „0“ (OFF) schalten. den Fahrwagen vom Netz trennen Wartungspersonal WARNUNG! Gefahr von Personen- und Sachschäden durch fehlerhaft durchgeführte Wartungsarbeiten. -
Seite 41: Wartungsnachweis
Wartungs- Folgende organisatorische Maßnahmen sind vom Fahrwagenbetreiber hinsichtlich der nachweis Wartung zu treffen: die Führung eines Service-Buches mit den nötigsten Angaben (Datum, Bediener, ausgeführte Wartungstätigkeit) Schlüssel für Vorhängeschloss an geeigneter Stelle versperrt verwahren (Schlüsselkasten) Weisen Sie an, dass auch eine kurzfristig unbeaufsichtigte Anlage versperrt wird und der Schlüssel von den zuständigen Personen sicher verwahrt wird. -
Seite 42: Demontage Und Entsorgung
Demontage und Entsorgung Personal Die Demontage und Entsorgung des Fahrwagen / Rack TP06 darf nur durch ent- sprechendes Fachpersonal durchgeführt werden! Demontage der Elektrische Einrichtungen: Anlage GEFAHR! Lebensgefahr durch gefährliche elektrische Spannung. Die gekennzeichneten Bereiche enthalten Teile, die unter gefährlicher elek- trischer Spannung stehen. -
Seite 43: Anhang
Anhang... -
Seite 45: Ersatzteile
Ersatz- und Der Einsatz von Ersatz- und Verschleißteilen von Fremdherstellern kann zu Risiken Verschleißteile führen. Verwenden Sie nur vorgeschriebene Original-Fronius-Ersatzteile. sowie Hilfsstoffe Für Schäden aus der Verwendung von nicht vom Hersteller freigegebenen Ersatz- und Verschleißteilen oder Hilfsstoffen übernimmt der Hersteller keine Haftung. -
Seite 46: Ersatzteile Fahrwagen
Ersatzteile Fahrwagen Ersatzteile Fahrwagen / Rack TP06 Artikelnummer Zeichnungsnummer Beschreibung BW8.0956.0001 58-0956-0001 Befestigungswinkel 58.0956.0002 58-0956-0002 Sammelschiene_Kupfer 48.0007.0233 68-0300-0289 Lenkrolle mit stop-fix 48.0007.0234 68-0300-0290 drehbare Ringschraube 48.0007.0235 68-0300-0291 Bügelgriff 48.0007.0236 68-0300-0292 Sterngriff VCT.32 B-M6 38.0005.0157 68-0800-0170 Sammelschienenhalter 2pol 44,0001,0105 Z0015198 Starlock 25mm... -
Seite 47: Stromlaufschema Fahrwagen
Ersatzteile Fahrwagen Fortsetzung ARTIKELNUMMER BEZEICHNUNG 38,0100,0302 Massekabel TP06 Stromlaufschema Stromlaufschema Fahrwagen FI 63A 4p FI 63A 4p 30mA 30mA Stecker CEE 16A CEE 16A CEE 16A CEE 16A CEE 16A CEE 16A CEE 125A 5p 400V~ 5p 400V~ 5p 400V~... - Seite 48 FRONIUS INTERNATIONAL GMBH TechSupport Automation www.fronius.com www.fronius.com/addresses...
