1.3 Wegweiser zur Installation und Inbetriebnahme
1.3.3 Inbetriebnahme für Projektierten Betrieb - Übersicht
Für die Inbetriebnahme im projektierten Betrieb können 3 Fälle unterschieden werden. Es ist
zu unterscheiden, ob bei der Inbetriebnahme bereits Projektierdaten in Form einer
XDB-Datei vorliegen oder ob die Inbetriebnahme unabhängig von der Projektierung, also
ohne XDB-Datei stattfindet.
Unter Erstkonfiguration wollen wir nachfolgend den Schritt bei der Inbetriebnahme
verstehen, bei dem die PC-Baugruppe in die Betriebsart "projektierter Betrieb" umgeschaltet
wird und die Baugruppe Adressen und Netzparameter erhält.
● Fall a) Erstkonfiguration über Remote-Konfiguration mit STEP 7
Bei dieser Vorgehensweise wird davon ausgegangen, dass die PC-Stationen mit ihren
Komponenten und Applikationen zunächst in STEP 7 projektiert wird. Die über eine
Ethernet-Karte erreichbare (online) PC-Zielstation wird dann direkt über STEP 7 remote
konfiguriert.
Der Vorteil besteht darin, dass von vornherein die Konsistenz zwischen Projektierdaten
und der PC-Konfiguration gewährleistet und der Gesamtaufwand minimal ist.

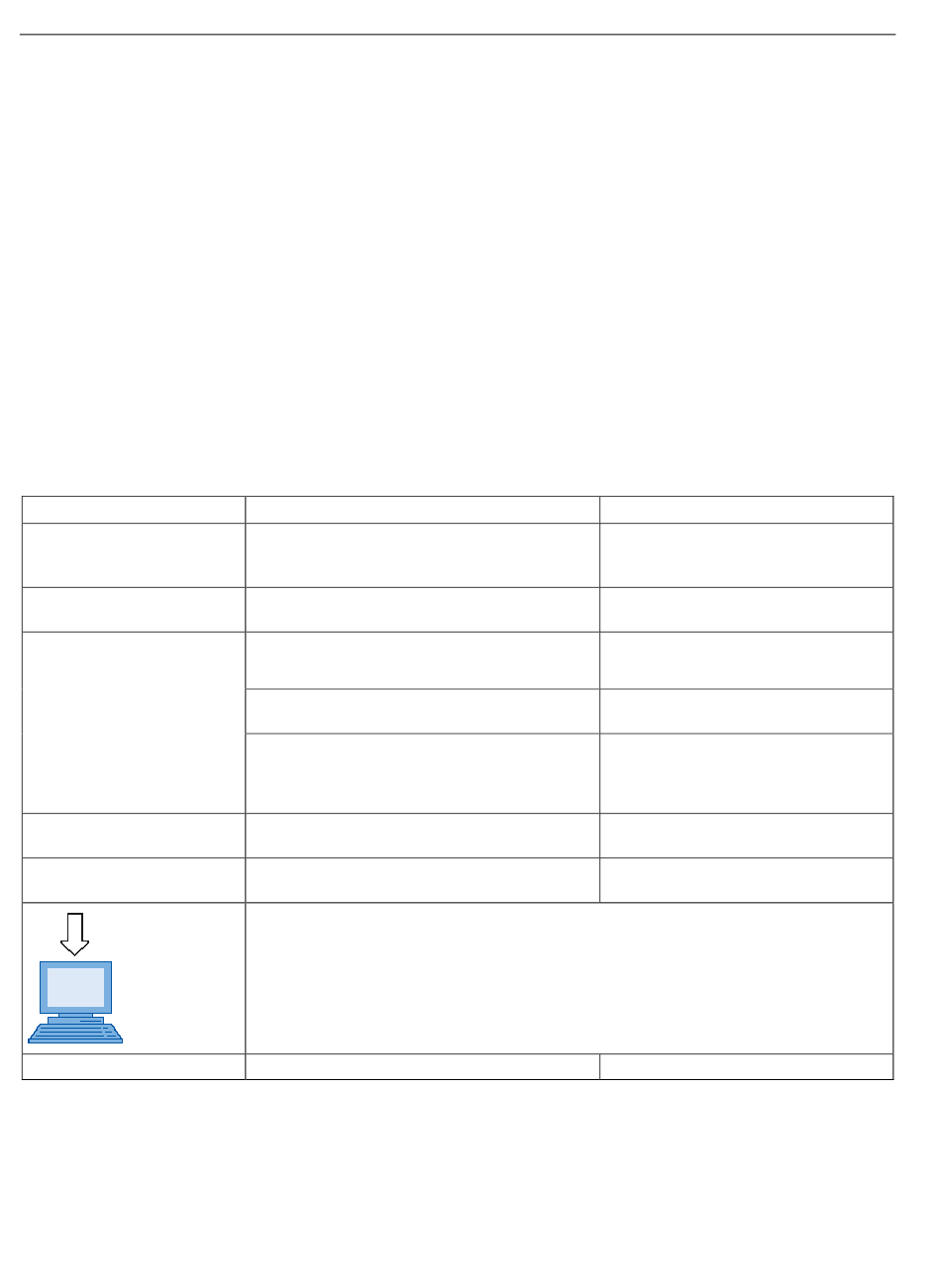

Schritt
1. SIMATIC NET PC Software
auf Projektier-PC/PG und auf
PC-Station installieren
2. Hardware
(PC-Baugruppen) installieren
3. PC-Stationen projektieren
4. Erstkonfiguration
5. Projektierdaten in
PC-Stationen laden
6. Konfiguration prüfen
18
Wie geht das?
mit Hilfe der Installationsanleitung die SIMATIC
NET PC Software installieren
PC-Baugruppen in PC-Stationen einbauen
Die Projektierung der PC-Stationen umfasst:
PC-Stationen in STEP 7 anlegen
•
PC-Baugruppen und Applikationen in STEP 7
eintragen
Verbindungen STEP 7 anlegen
•
Symbole verwenden (bei der Projektierung
•
des OPC-Servers)
Remote-Konfiguration über Menübefehl "Zielsys-
tem" > "Konfigurieren"
Download der Projektierdaten über Menübefehl
"Zielsystem" > "Laden"
Ergebnis:
PC-Stationen sind betriebsbereit für die Produktivkommunikation.
PC-Stationen einstellen
Werkzeug
SIMATIC NET PC Software-
Installationspaket
Siehe Dokumentation der PC-
Baugruppen
STEP 7
Netzsicht / Gerätesicht
Netzsicht / Gerätesicht
STEP 7
STEP 7
Kommunikations-Einstellungen
