Beispiele
4.8 CP 1616 als PROFINET IO-Controller/IO-Device/IO-Router einsetzen
4. Transfermodul mit dem realen E/A-Modul im IO-System für die Roboterebene
Öffnen Sie den Dialog "Eigenschaften" des 1-Byte-Moduls (z. B. durch Doppelklick auf
die Zeile von Steckplatz 1).

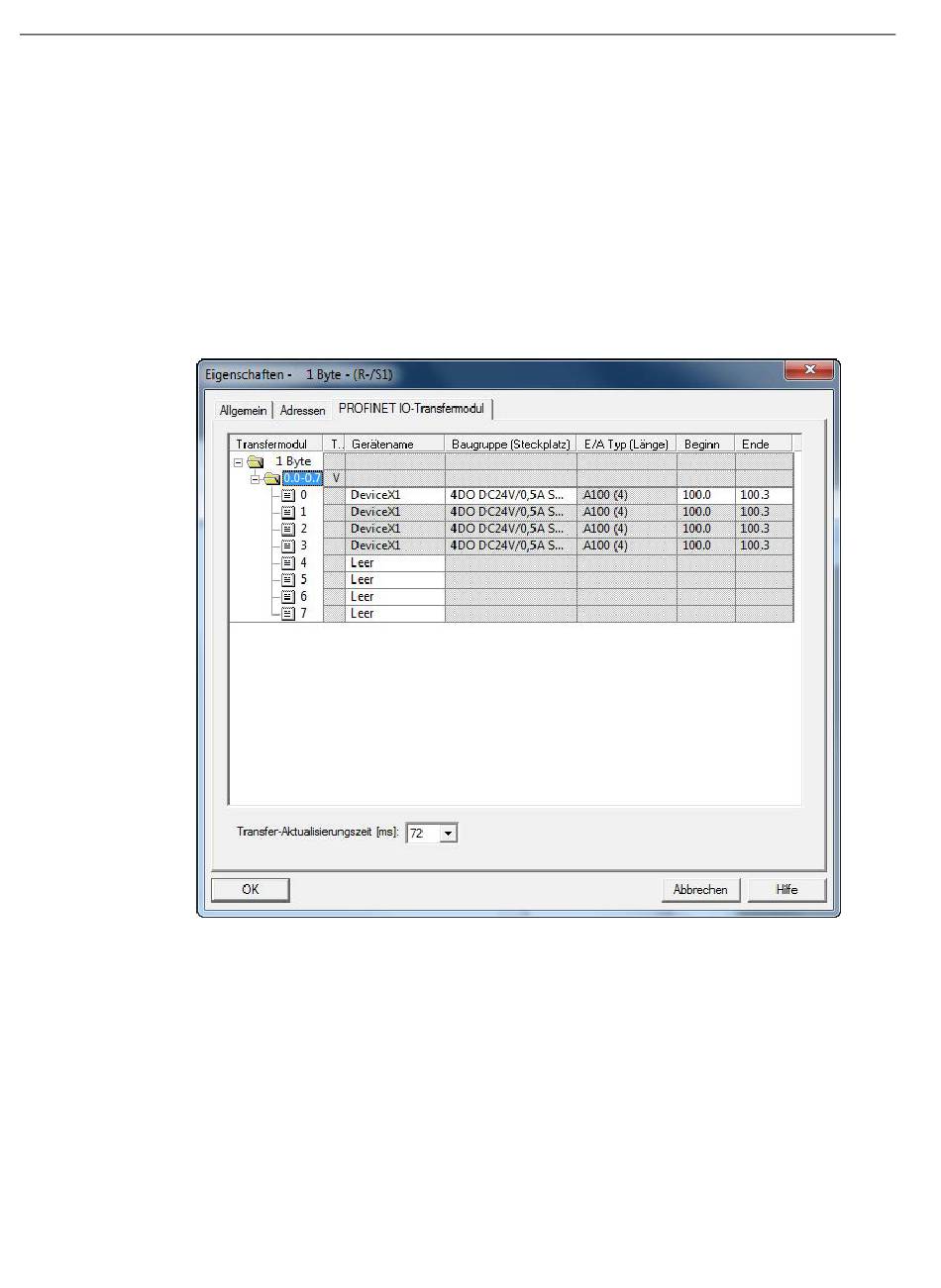

Reaktion: Das Dialogfeld "Eigenschaften - 1 Byte - (R-/S1)" erscheint.
5. Öffnen Sie das Verzeichnis "0.0-0.7" des Transfermoduls im Register "PROFINET IO-
Beachten Sie, dass automatisch alle 4 Bits des Moduls "4DO DC24V/0,5A ST (3)" dem
Transfermodul zugewiesen wurden.
166
verschalten:
Transfermodul" und wählen Sie in der Klappliste der Spalte "Gerätename" im Byte 0
das "DeviceX1" aus.
