Beispiele
4.8 CP 1616 als PROFINET IO-Controller/IO-Device/IO-Router einsetzen
Gehen Sie so vor:

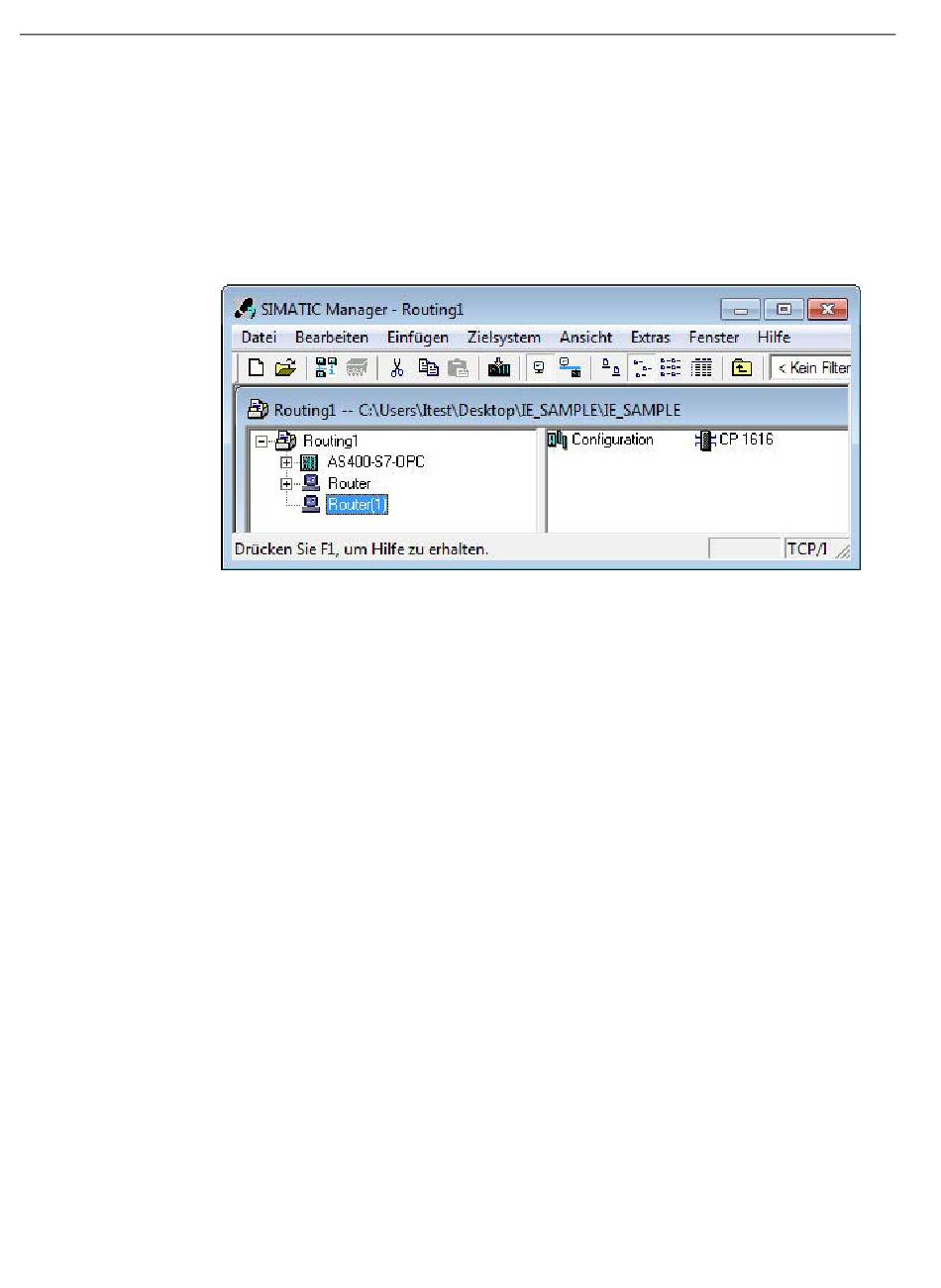

1. Öffnen Sie die PC-Station "Router(1)" im "SIMATIC Manager":
– Klicken Sie mit der rechten Maustaste auf "Router(1)".
– Klicken Sie auf den Kontextmenüeintrag "Objekt öffnen".
2. Koppeln Sie im Dialogfeld "Device-Kopplung":
– Öffnen Sie "Index 1", indem Sie im Kontextmenü auf den Eintrag
– Bestätigen Sie mit "OK".
– Klicken Sie im Register "PROFINET" die Schaltfläche "IO-Device-Kopplung".
– Klicken Sie auf die Schaltfläche "Koppeln".
– Bestätigen Sie zweimal mit "OK".
– Bestätigen Sie mit "Nein" (!).
3. Speichern und übersetzen Sie das Projekt.
172
Reaktion: Das Kontextmenü öffnet sich.
Reaktion: Eine neue PC-Station erscheint in "HW Konfig".
"Objekteigenschaften" klicken.
Reaktion: Die Warnmeldung: "Sie wollen die Konfiguration einer weiteren Station
bearbeiten." erscheint.
Reaktion: Das Dialogfeld "Eigenschaften" erscheint.
Reaktion: Das Dialogfeld "Device-Kopplung" erscheint.
Reaktion: Im Feld "Aktive Kopplung" ändert sich der Eintrag.
Reaktion: Die Meldung: "Sie haben jetzt das Device über den PROFINET-
Gerätenamen ... verbunden und können ... modifizieren." erscheint.
