Siemens SIMATIC NET Projektierungshandbuch Seite 165

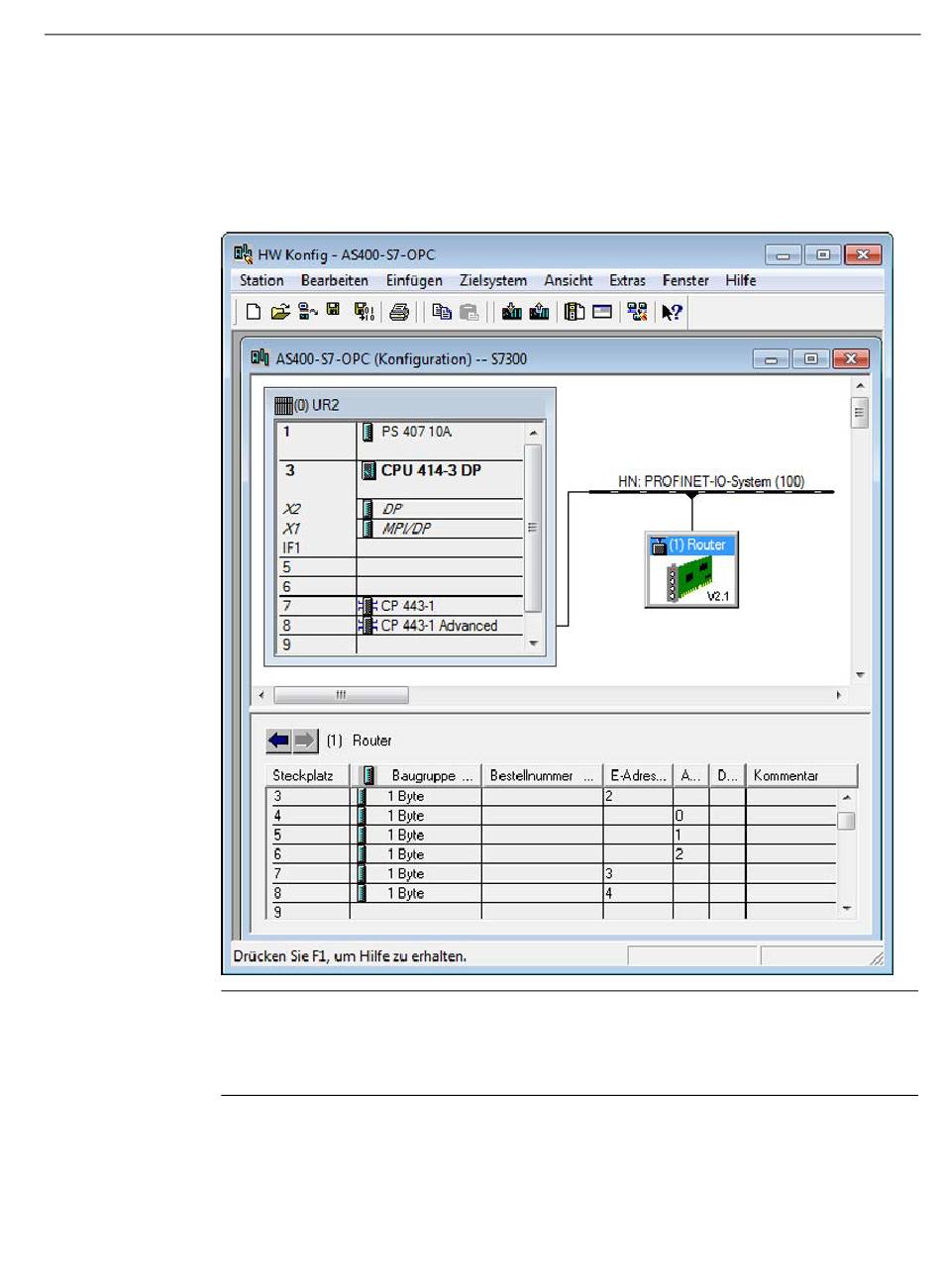

3. Wählen Sie das 1-Byte-DI-Transfermodul und platzieren Sie es auf dem ersten
Katalog "PROFINET IO" > "I/O" > "SIMATIC PC-CP" > "CP 1616" > "Migration" > "V2.1"
> "Transfermodul" > "DI" > "1 Byte".
Reaktion: Das Transfermodul hat die "A-Adresse" (Ausgangsadresse) 100 erhalten.
Hinweis
Die IO-Module im Verzeichnis "Migration" sind zum Einsatz mit IO-Controllern der
PROFINET-Version V1.0 vorgesehen. Mögliche Kombinationen entnehmen Sie der
Liesmich-Datei zu PROFINET-IO.
PC-Stationen in Betrieb nehmen - Anleitung und Schnelleinstieg
Projektierungshandbuch, 10/2018, C79000-G8900-C156-19
4.8 CP 1616 als PROFINET IO-Controller/IO-Device/IO-Router einsetzen
Steckplatz des IO-Device "(1) Router".
Beispiele
165
